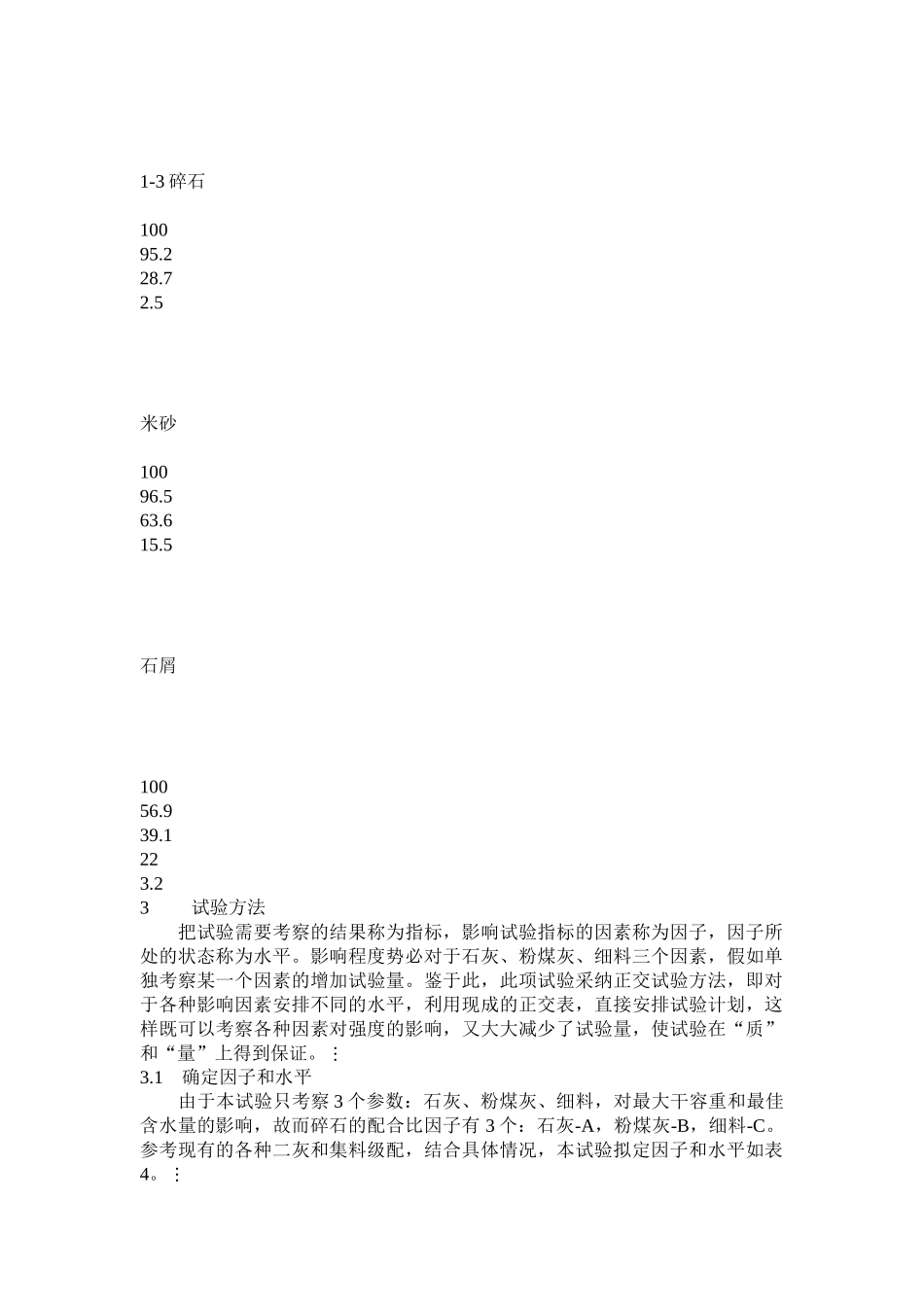

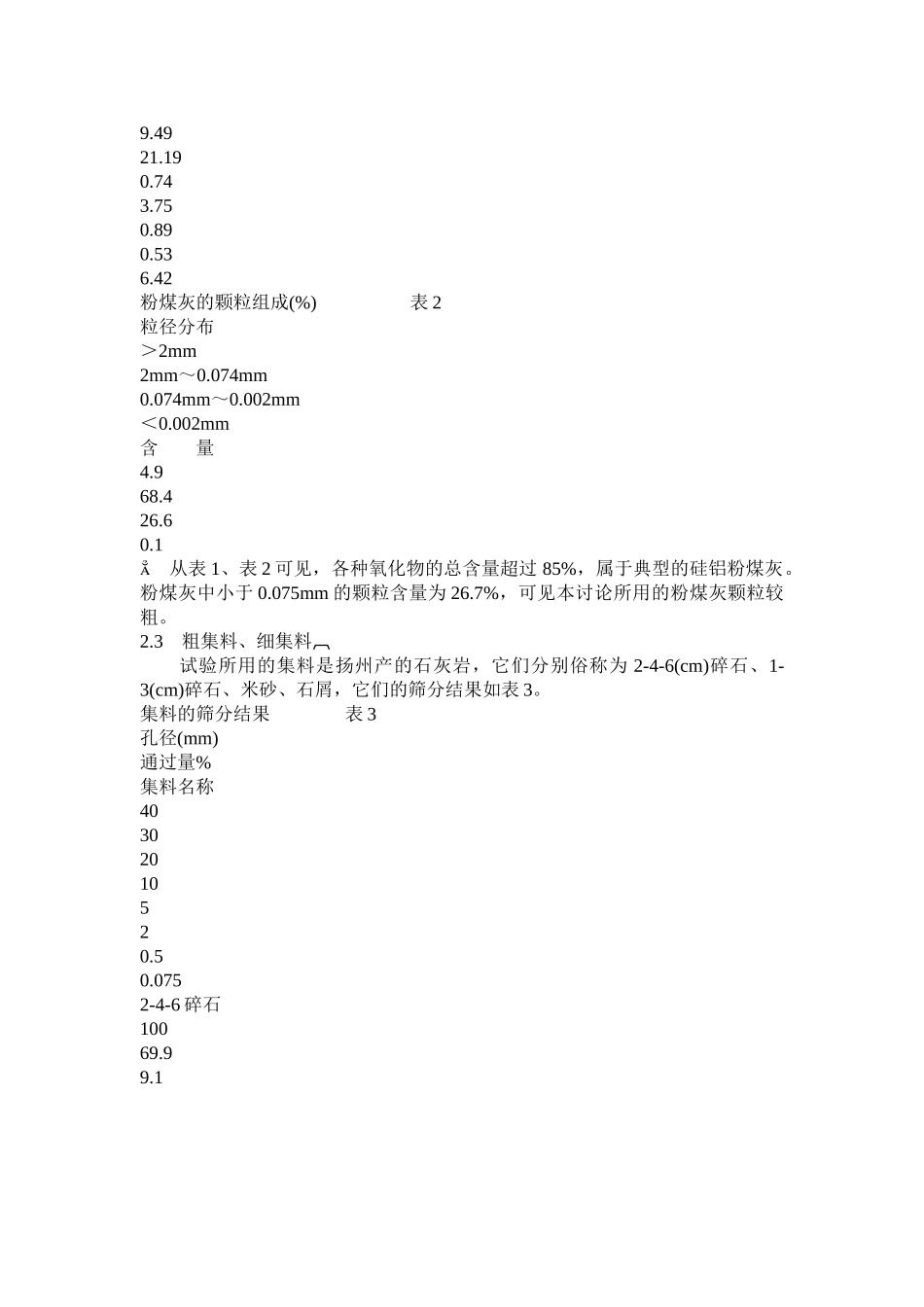

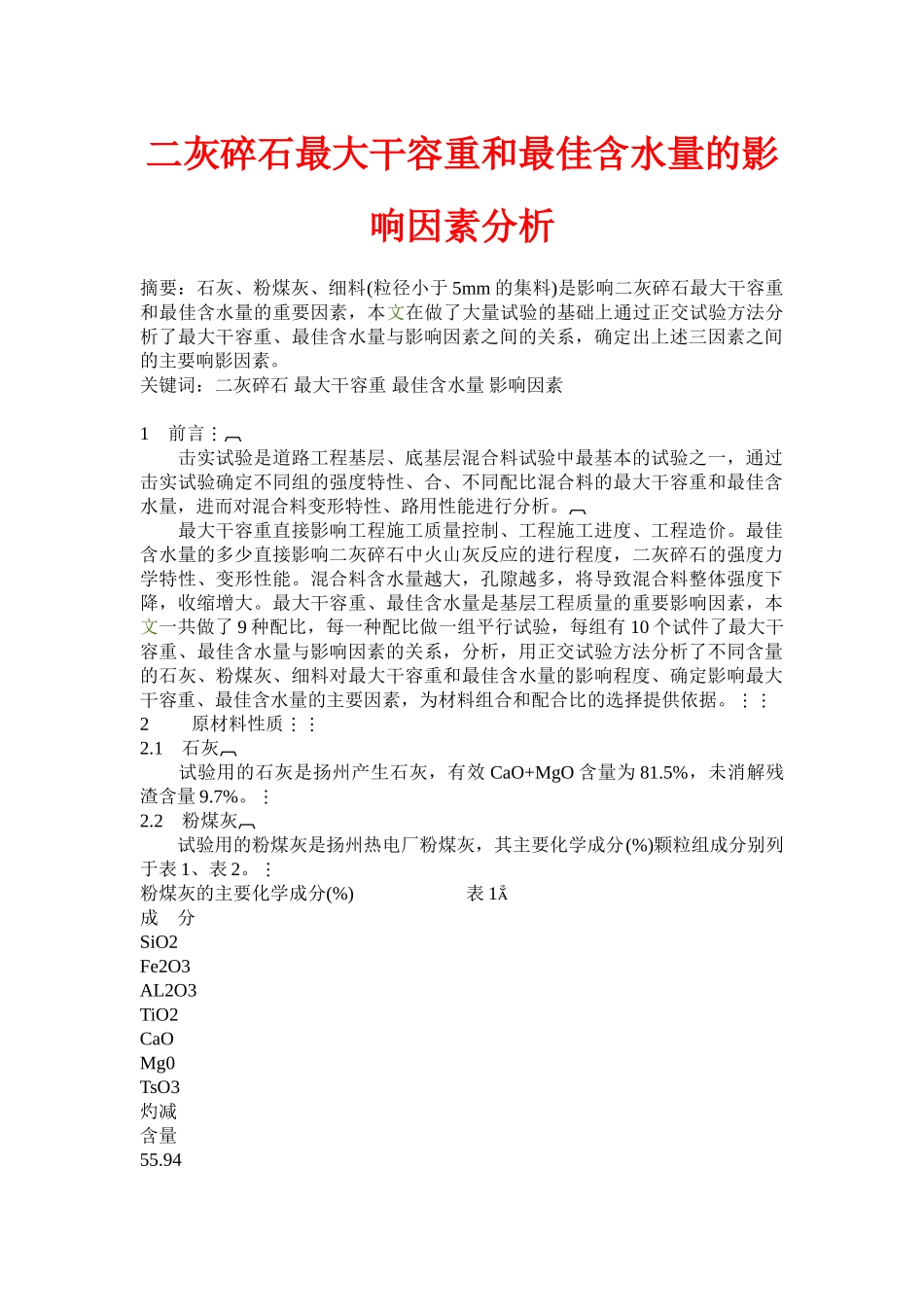

二灰碎石最大干容重和最佳含水量的影响因素分析摘要：石灰、粉煤灰、细料(粒径小于 5mm 的集料)是影响二灰碎石最大干容重和最佳含水量的重要因素，本文在做了大量试验的基础上通过正交试验方法分析了最大干容重、最佳含水量与影响因素之间的关系，确定出上述三因素之间的主要响影因素。 关键词：二灰碎石 最大干容重 最佳含水量 影响因素 1 前言 击实试验是道路工程基层、底基层混合料试验中最基本的试验之一，通过击实试验确定不同组的强度特性、合、不同配比混合料的最大干容重和最佳含水量，进而对混合料变形特性、路用性能进行分析。 最大干容重直接影响工程施工质量控制、工程施工进度、工程造价。最佳含水量的多少直接影响二灰碎石中火山灰反应的进行程度，二灰碎石的强度力学特性、变形性能。混合料含水量越大，孔隙越多，将导致混合料整体强度下降，收缩增大。最大干容重、最佳含水量是基层工程质量的重要影响因素，本文一共做了 9 种配比，每一种配比做一组平行试验，每组有 10 个试件了最大干容重、最佳含水量与影响因素的关系，分析，用正交试验方法分析了不同含量的石灰、粉煤灰、细料对最大干容重和最佳含水量的影响程度、确定影响最大干容重、最佳含水量的主要因素，为材料组合和配合比的选择提供依据。2 原材料性质2.1 石灰 试验用的石灰是扬州产生石灰，有效 CaO+MgO 含量为 81.5%，未消解残渣含量 9.7%。2.2 粉煤灰 试验用的粉煤灰是扬州热电厂粉煤灰，其主要化学成分(%)颗粒组成分别列于表 1、表 2。粉煤灰的主要化学成分(%) 表 1成 分SiO2Fe2O3AL2O3TiO2CaOMg0TsO3灼减含量55.949.4921.190.743.750.890.536.42粉煤灰的颗粒组成(%) 表 2粒径分布＞2mm2mm～0.074mm0.074mm～0.002mm＜0.002mm含 量4.968.426.60.1 从表 1、表 2 可见，各种氧化物的总含量超过 85%，属于典型的硅铝粉煤灰。粉煤灰中小于 0.075mm 的颗粒含量为 26.7%，可见本讨论所用的粉煤灰颗粒较粗。2.3 粗集料、细集料 试验所用的集料是扬州产的石灰岩，它们分别俗称为 2-4-6(cm)碎石、1-3(cm)碎石、米砂、石屑，它们的筛分结果如表 3。集料的筛分结果 表 3孔径(mm)通过量%集料名称40302010520.50.0752-4-6 碎石10069.99.1 1-3 碎石 10095.228.72.5 米砂 10096.563.615.5 石屑 10056.939.1223.23 试验方法 把试验需要考察的结果称为指标，影响试验指标的因素称为因子，因子...
