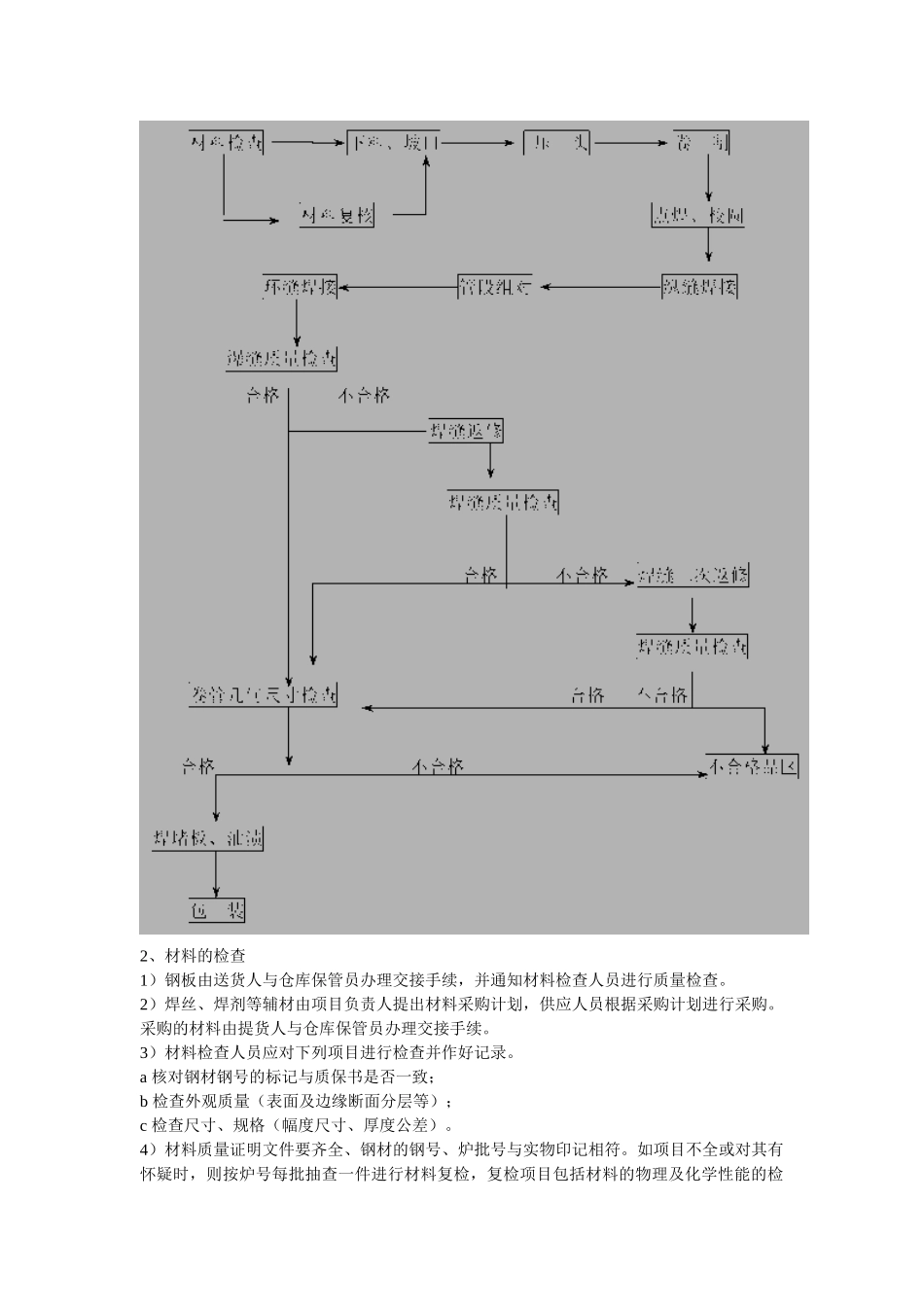

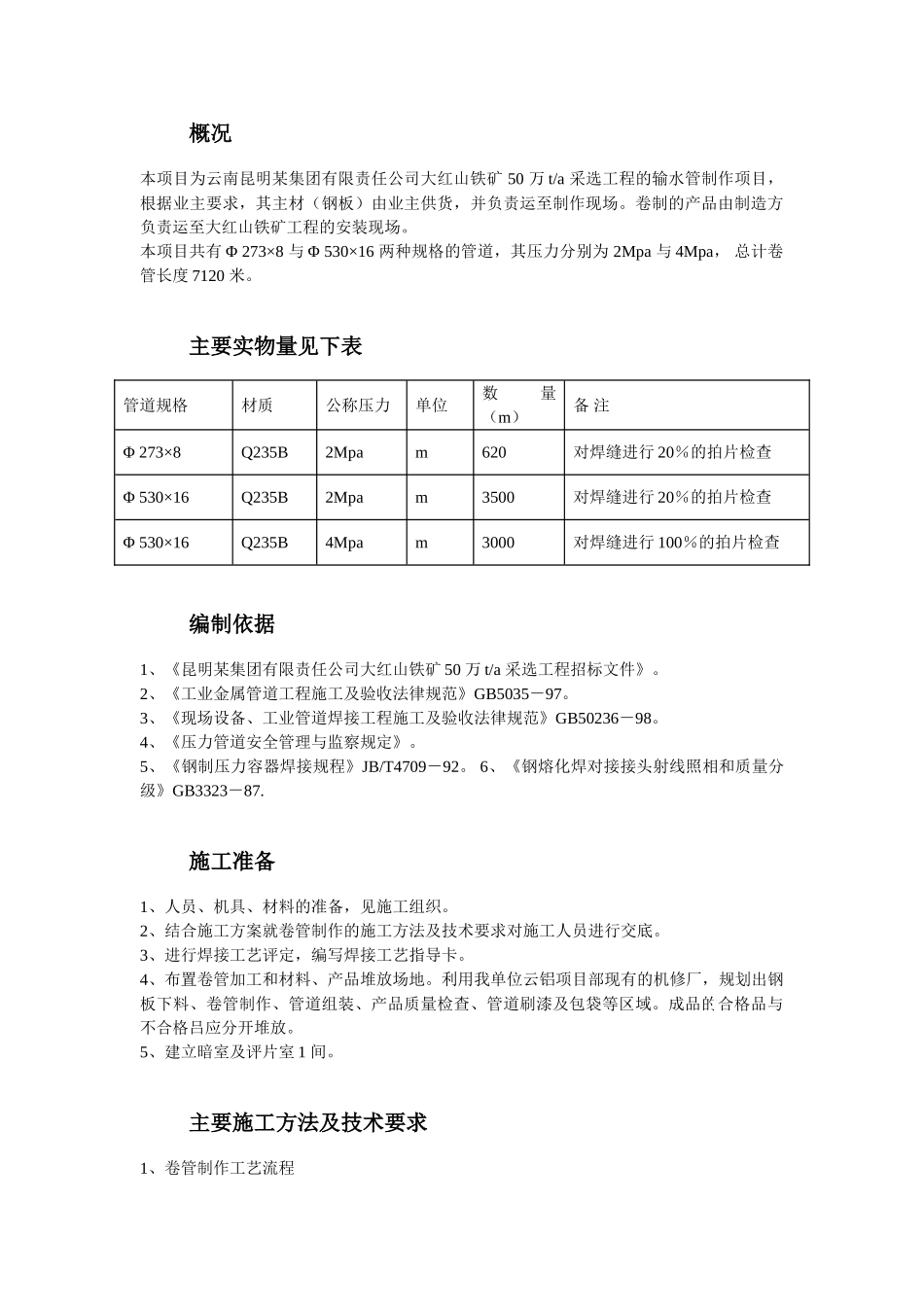

云南昆明某清水管道制作方案概况本项目为云南昆明某集团有限责任公司大红山铁矿 50 万 t/a 采选工程的输水管制作项目，根据业主要求，其主材（钢板）由业主供货，并负责运至制作现场。卷制的产品由制造方负责运至大红山铁矿工程的安装现场。 本项目共有 Φ 273×8 与 Φ 530×16 两种规格的管道，其压力分别为 2Mpa 与 4Mpa， 总计卷管长度 7120 米。主要实物量见下表管道规格材质公称压力单位数量（m）备 注Φ 273×8Q235B2Mpam620对焊缝进行 20％的拍片检查Φ 530×16Q235B2Mpam3500对焊缝进行 20％的拍片检查Φ 530×16Q235B4Mpam3000对焊缝进行 100％的拍片检查编制依据1、《昆明某集团有限责任公司大红山铁矿 50 万 t/a 采选工程招标文件》。 2、《工业金属管道工程施工及验收法律规范》GB5035－97。 3、《现场设备、工业管道焊接工程施工及验收法律规范》GB50236－98。 4、《压力管道安全管理与监察规定》。 5、《钢制压力容器焊接规程》JB/T4709－92。 6、《钢熔化焊对接接头射线照相和质量分级》GB3323－87. 施工准备1、人员、机具、材料的准备，见施工组织。 2、结合施工方案就卷管制作的施工方法及技术要求对施工人员进行交底。 3、进行焊接工艺评定，编写焊接工艺指导卡。 4、布置卷管加工和材料、产品堆放场地。利用我单位云铝项目部现有的机修厂，规划出钢板下料、卷管制作、管道组装、产品质量检查、管道刷漆及包袋等区域。成品的合格品与不合格吕应分开堆放。 5、建立暗室及评片室 1 间。 主要施工方法及技术要求1、卷管制作工艺流程 2、材料的检查 1）钢板由送货人与仓库保管员办理交接手续，并通知材料检查人员进行质量检查。 2）焊丝、焊剂等辅材由项目负责人提出材料采购计划，供应人员根据采购计划进行采购。采购的材料由提货人与仓库保管员办理交接手续。 3）材料检查人员应对下列项目进行检查并作好记录。 a 核对钢材钢号的标记与质保书是否一致； b 检查外观质量（表面及边缘断面分层等）； c 检查尺寸、规格（幅度尺寸、厚度公差）。 4）材料质量证明文件要齐全、钢材的钢号、炉批号与实物印记相符。如项目不全或对其有怀疑时，则按炉号每批抽查一件进行材料复检，复检项目包括材料的物理及化学性能的检验。复检合格的材料才能作为合格的材料使用。 5）实物上有材料编号印记而无炉批号印号时，应逐件按要求进行复检，合格后才能使用。 6）实物无纲号、炉批号等识别...
