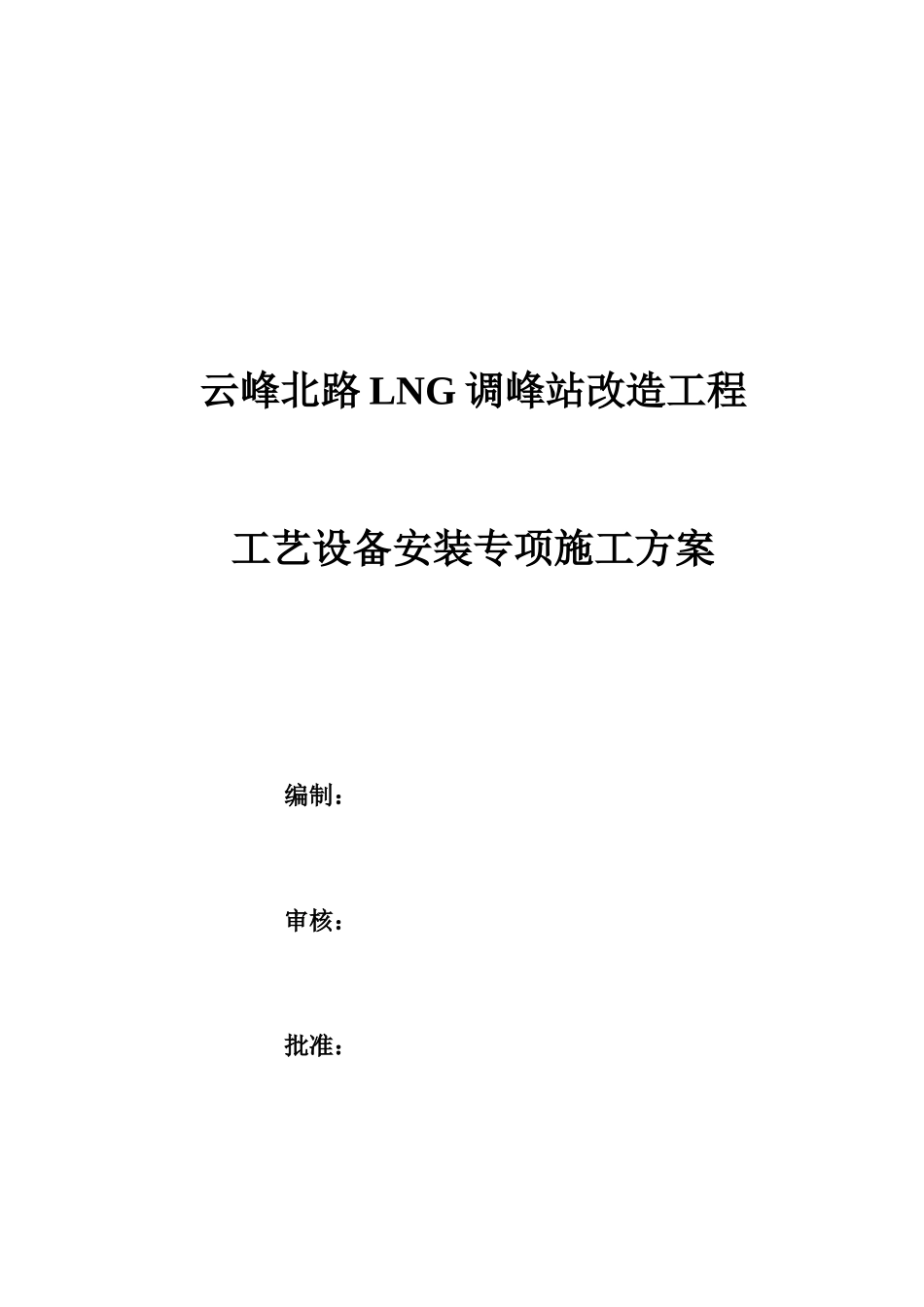

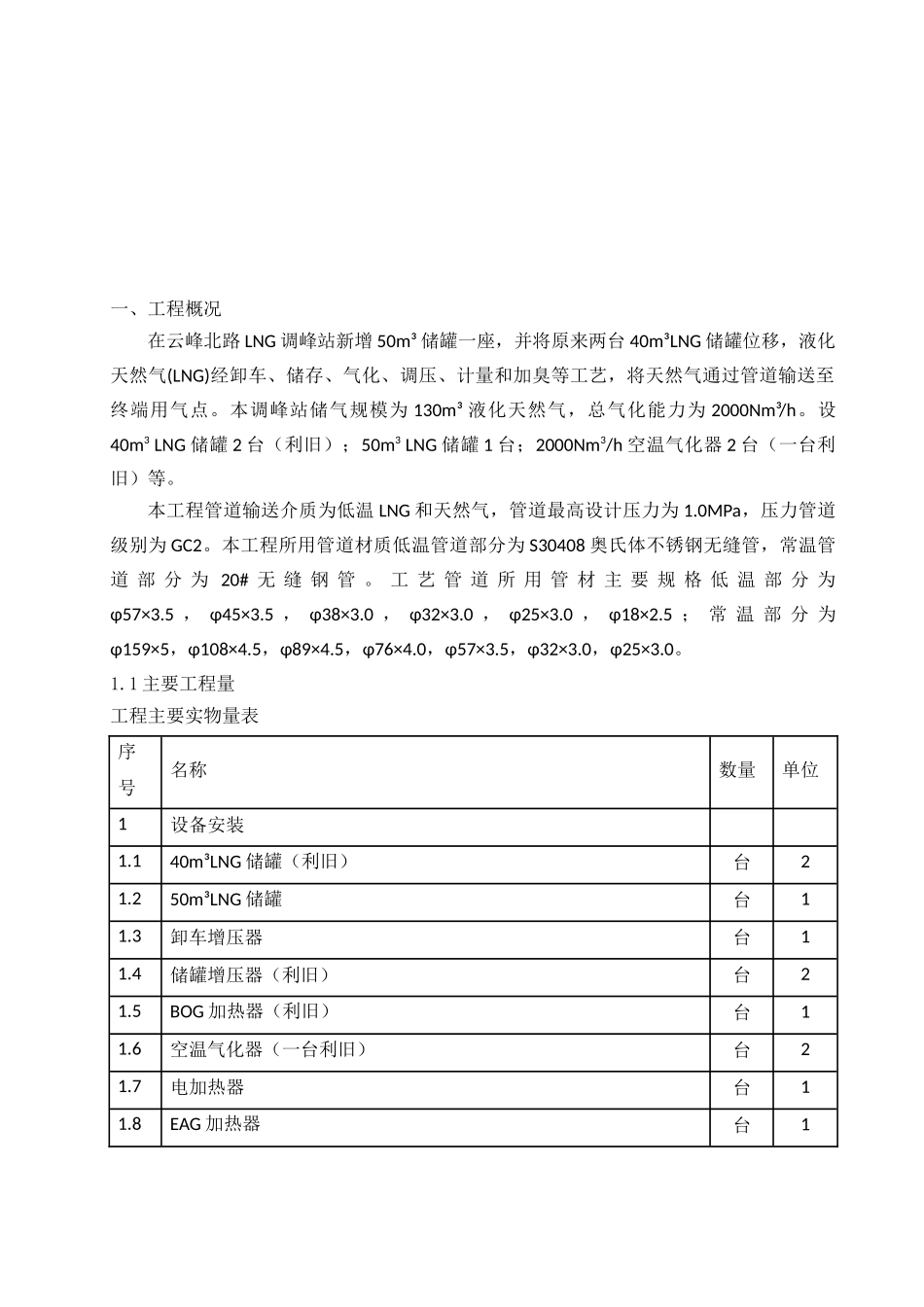

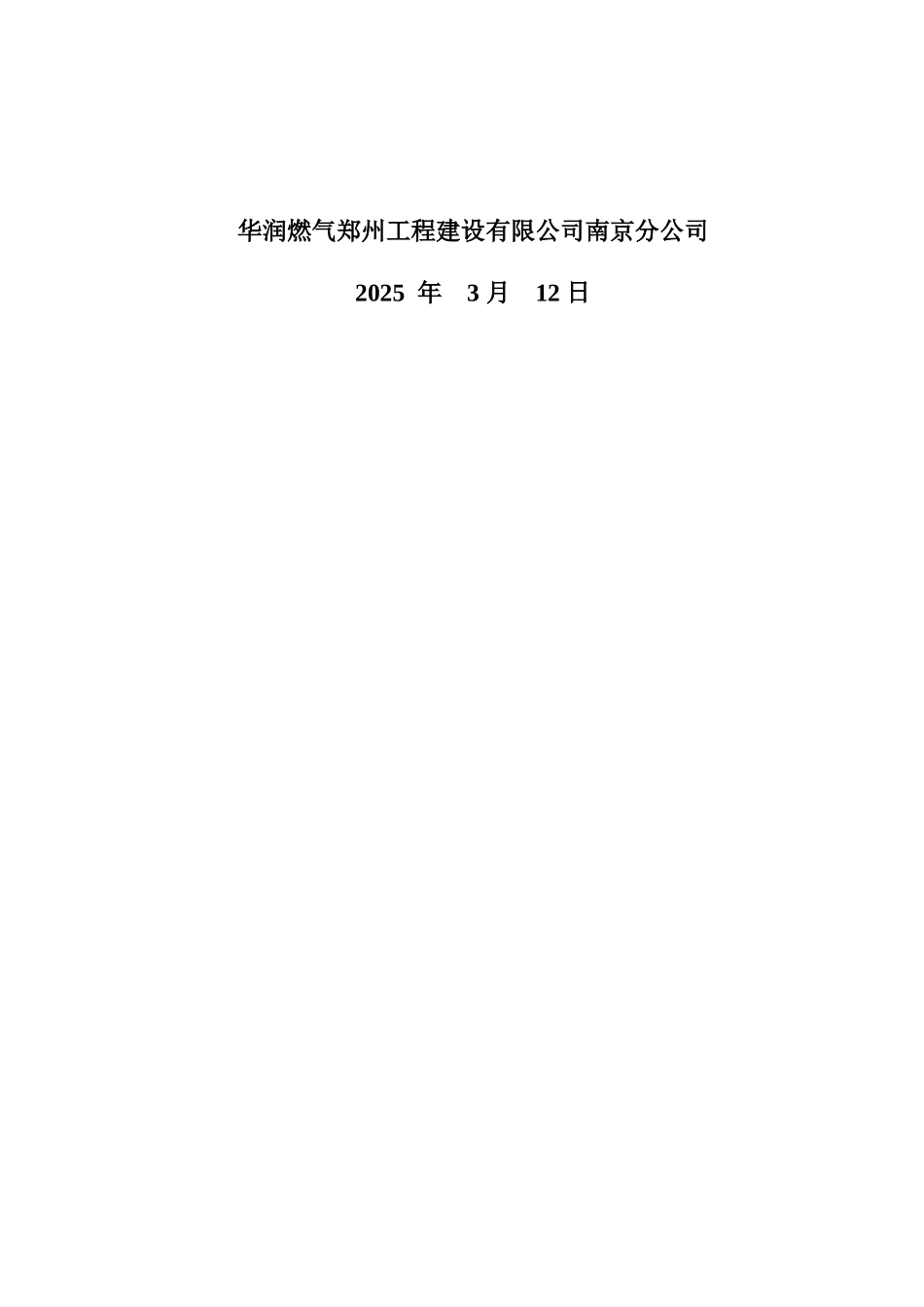

云峰北路 LNG 调峰站改造工程工艺设备安装专项施工方案编制：审核：批准：华润燃气郑州工程建设有限公司南京分公司2025 年 3 月 12 日一、工程概况在云峰北路 LNG 调峰站新增 50m³ 储罐一座，并将原来两台 40m³LNG 储罐位移，液化天然气(LNG)经卸车、储存、气化、调压、计量和加臭等工艺，将天然气通过管道输送至终端用气点。本调峰站储气规模为 130m³ 液化天然气，总气化能力为 2000Nm³/h。设40m3 LNG 储罐 2 台（利旧）；50m3 LNG 储罐 1 台；2000Nm3/h 空温气化器 2 台（一台利旧）等。本工程管道输送介质为低温 LNG 和天然气，管道最高设计压力为 1.0MPa，压力管道级别为 GC2。本工程所用管道材质低温管道部分为 S30408 奥氏体不锈钢无缝管，常温管道 部 分 为 20# 无 缝 钢 管 。 工 艺 管 道 所 用 管 材 主 要 规 格 低 温 部 分 为φ57×3.5 ， φ45×3.5 ， φ38×3.0 ， φ32×3.0 ， φ25×3.0 ， φ18×2.5 ； 常 温 部 分 为φ159×5，φ108×4.5，φ89×4.5，φ76×4.0，φ57×3.5，φ32×3.0，φ25×3.0。1.1 主要工程量工程主要实物量表序号 名称 数量 单位 1设备安装1.140m³LNG 储罐（利旧）台21.250m³LNG 储罐台11.3卸车增压器台11.4储罐增压器（利旧）台21.5BOG 加热器（利旧）台11.6空温气化器（一台利旧）台21.7电加热器台11.8EAG 加热器台1序号 名称 数量 单位 1.9调压计量撬套11.10加臭撬套12低温管道2.1不锈钢钢管m3642.2金属软管个22.3不锈钢对焊管件个2162.4焊接阀门个812.5螺纹阀门个262.6保冷管壳m³252.7镀锌薄钢板㎡2313 常温管道3.120#钢管m120.53.2碳钢对焊管件个553.3安全阀个33.4法兰阀门个143.5绝缘接头个1二、编制依据2.1 招、投标文件资料2.1.1《云峰北路 LNG 调峰站改造工程施工招标》文件 2.1.2《云峰北路 LNG 调峰站改造工程合同》 合同编号：LZGC2025-0122.2 设计资料 《云峰北路 LNG 调峰站改造工程施工图 16R110S》2.3 施工相关标准法律规范2.3.1 国家安全标准《中华人民共和国安全生产法》（2025.12.1 实施）《中华人民共和国环境保护法》(2025.1.1 实施)《中华人民共和国消防法》（2025.5.1 实施）《中华人民共和国职业病防治法》（2025.12.31 实施）《建设工程安全生产管理条例》（2025.2.1 实施）《中华人民共和国特种设备安全法》（2025.1.1 实施）《环境空气质量标准》(GB...
