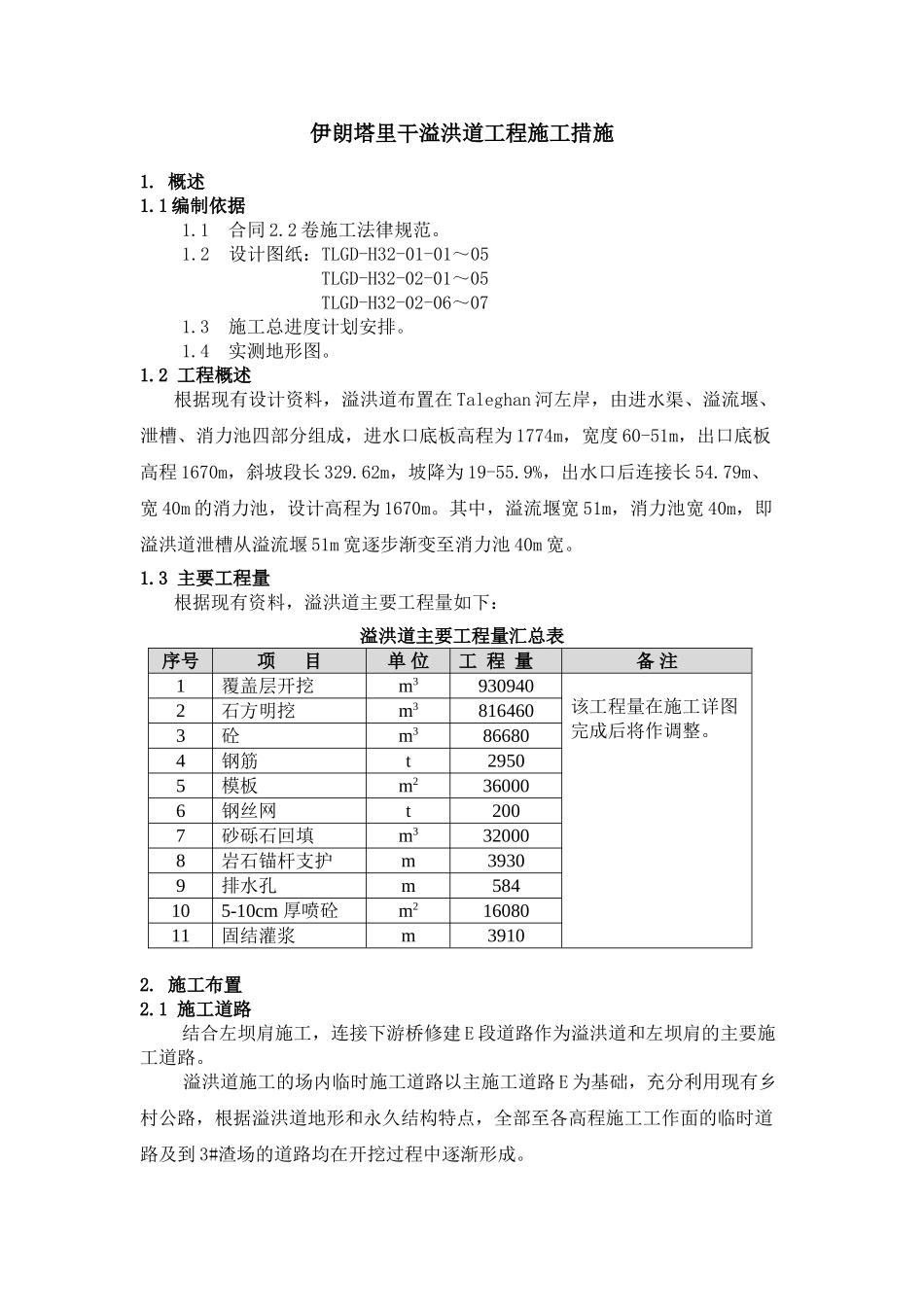

伊朗塔里干溢洪道工程施工措施1. 概述1.1 编制依据1.1 合同 2.2 卷施工法律规范。1.2 设计图纸：TLGD-H32-01-01～05TLGD-H32-02-01～05TLGD-H32-02-06～071.3 施工总进度计划安排。1.4 实测地形图。1.2 工程概述根据现有设计资料，溢洪道布置在 Taleghan 河左岸，由进水渠、溢流堰、泄槽、消力池四部分组成，进水口底板高程为 1774m，宽度 60-51m，出口底板高程 1670m，斜坡段长 329.62m，坡降为 19-55.9%，出水口后连接长 54.79m、宽 40m 的消力池，设计高程为 1670m。其中，溢流堰宽 51m，消力池宽 40m，即溢洪道泄槽从溢流堰 51m 宽逐步渐变至消力池 40m 宽。1.3 主要工程量根据现有资料，溢洪道主要工程量如下：溢洪道主要工程量汇总表 序号项 目单 位工 程 量备 注1覆盖层开挖m3930940该工程量在施工详图完成后将作调整。2石方明挖m38164603砼m3866804钢筋t29505模板m2360006钢丝网t2007砂砾石回填m3320008岩石锚杆支护m39309排水孔m584105-10cm 厚喷砼m21608011固结灌浆m39102. 施工布置2.1 施工道路结合左坝肩施工，连接下游桥修建 E 段道路作为溢洪道和左坝肩的主要施工道路。溢洪道施工的场内临时施工道路以主施工道路 E 为基础，充分利用现有乡村公路，根据溢洪道地形和永久结构特点，全部至各高程施工工作面的临时道路及到 3#渣场的道路均在开挖过程中逐渐形成。根据设计图纸，溢洪道进口引渠段地形高程为▽1830.0m（开口处最高高程为▽1848.0m），进口段底板高程为▽1774.0m，开挖高度为 56m。消力池底板高程为▽1670.0m，消力池尾部地形高程为▽1669.84m，整个溢洪道地形高程差达 160m。根据实际地形及溢洪道工程结构特点，▽1774.00m 以上拟从左岸绕坝的 E段公路不同的高程修建临时道路，以完成溢洪道的开挖。其高程分别为：▽1840.00m，▽1830.00m，▽1820.00m，▽1804.00m，▽1789.00m，▽1774.00m。▽1774.00m 以下充分利用现有乡村公路作为开挖施工道路，并连接新建 E段施工道路修建施工支路，采纳从上到下，一次开挖成形。开挖时，在▽1789.00m，▽1774.00m，▽1734.25m，▽1720.00m,▽1700.00m 高程形成施工道路，并保留▽1668.00－1680.00m 至消力池施工道路作为后期砼施工的主要交通通道。上述施工道路的坡度小于 8%，路面宽度为 7m，最窄宽度不小于5m。2.2 施工风、水、电布置施工用风采纳移动式空压机直接供风。施工供水利用溢洪道顶部和中部设置的施工供水池，连接...
