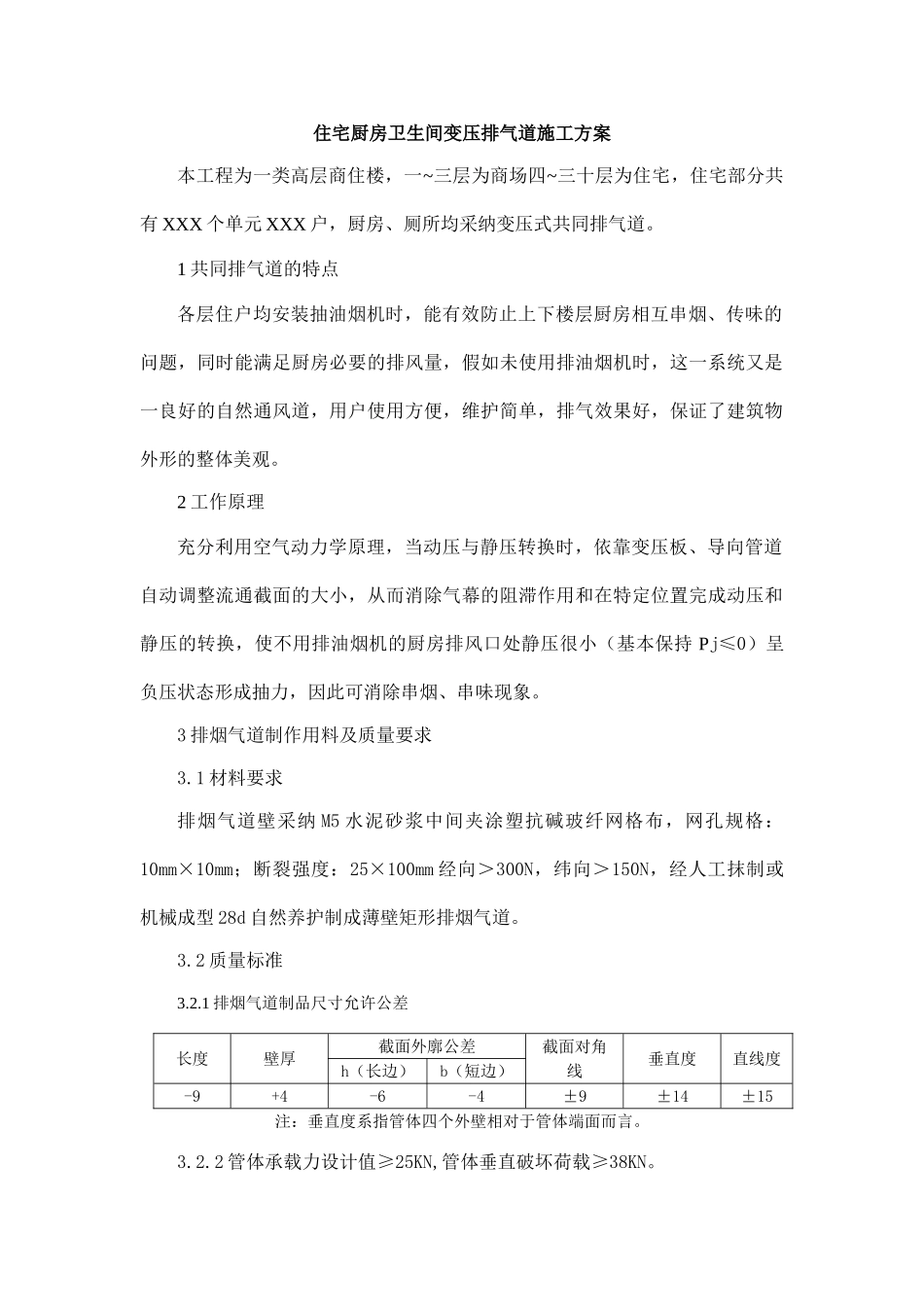

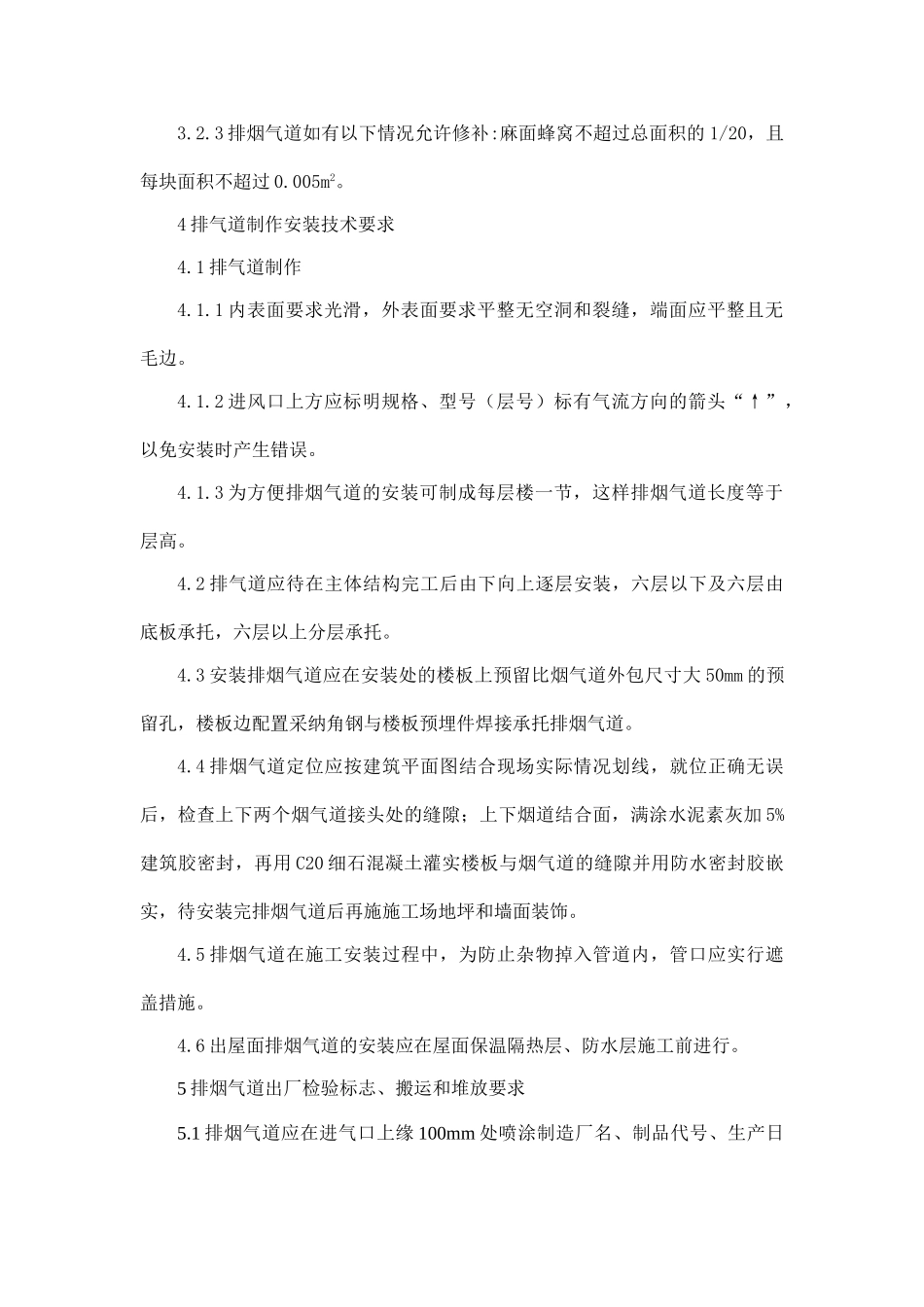

住宅厨房卫生间变压排气道施工方案本工程为一类高层商住楼，一~三层为商场四~三十层为住宅，住宅部分共有 XXX 个单元 XXX 户，厨房、厕所均采纳变压式共同排气道。1 共同排气道的特点各层住户均安装抽油烟机时，能有效防止上下楼层厨房相互串烟、传味的问题，同时能满足厨房必要的排风量，假如未使用排油烟机时，这一系统又是一良好的自然通风道，用户使用方便，维护简单，排气效果好，保证了建筑物外形的整体美观。2 工作原理充分利用空气动力学原理，当动压与静压转换时，依靠变压板、导向管道自动调整流通截面的大小，从而消除气幕的阻滞作用和在特定位置完成动压和静压的转换，使不用排油烟机的厨房排风口处静压很小（基本保持 Pj≤0）呈负压状态形成抽力，因此可消除串烟、串味现象。3 排烟气道制作用料及质量要求3.1 材料要求排烟气道壁采纳 M5 水泥砂浆中间夹涂塑抗碱玻纤网格布，网孔规格：10mm×10mm；断裂强度：25×100mm 经向＞300N，纬向＞150N，经人工抹制或机械成型 28d 自然养护制成薄壁矩形排烟气道。3.2 质量标准3.2.1 排烟气道制品尺寸允许公差长度壁厚截面外廓公差截面对角线垂直度直线度h（长边）b（短边）-9+4-6-4±9±14±15注：垂直度系指管体四个外壁相对于管体端面而言。3.2.2 管体承载力设计值≥25KN,管体垂直破坏荷载≥38KN。3.2.3 排烟气道如有以下情况允许修补:麻面蜂窝不超过总面积的 1/20，且每块面积不超过 0.005m2。4 排气道制作安装技术要求4.1 排气道制作4.1.1 内表面要求光滑，外表面要求平整无空洞和裂缝，端面应平整且无毛边。4.1.2 进风口上方应标明规格、型号（层号）标有气流方向的箭头“↑”，以免安装时产生错误。4.1.3 为方便排烟气道的安装可制成每层楼一节，这样排烟气道长度等于层高。4.2 排气道应待在主体结构完工后由下向上逐层安装，六层以下及六层由底板承托，六层以上分层承托。4.3 安装排烟气道应在安装处的楼板上预留比烟气道外包尺寸大 50mm 的预留孔，楼板边配置采纳角钢与楼板预埋件焊接承托排烟气道。4.4 排烟气道定位应按建筑平面图结合现场实际情况划线，就位正确无误后，检查上下两个烟气道接头处的缝隙；上下烟道结合面，满涂水泥素灰加 5%建筑胶密封，再用 C20 细石混凝土灌实楼板与烟气道的缝隙并用防水密封胶嵌实，待安装完排烟气道后再施施工场地坪和墙面装饰。4.5 排烟气道在施工安装过程中，为防止杂物掉入管道内，管口应实行遮盖措施。4....
