住宅楼cfg桩工程技术交底

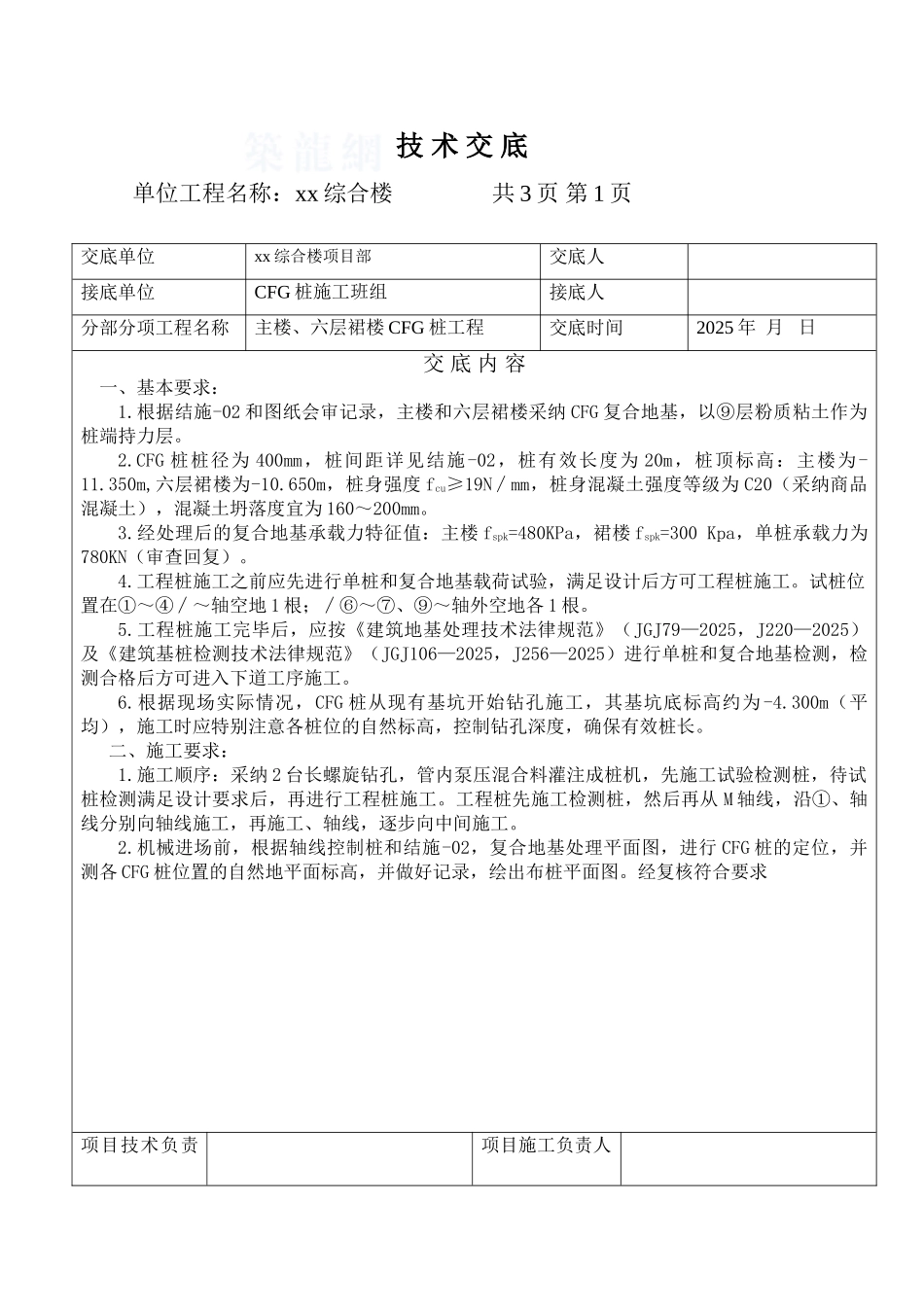

技 术 交 底单位工程名称：xx 综合楼 共 3 页 第 1 页交底单位xx 综合楼项目部交底人 接底单位CFG 桩施工班组接底人分部分项工程名称主楼、六层裙楼 CFG 桩工程交底时间2025 年 月 日 交 底 内 容一、基本要求：1.根据结施-02 和图纸会审记录，主楼和六层裙楼采纳 CFG 复合地基，以⑨层粉质粘土作为桩端持力层。2.CFG 桩桩径为 400mm，桩间距详见结施-02，桩有效长度为 20m，桩顶标高：主楼为-11.350m,六层裙楼为-10.650m，桩身强度 fcu≥19N∕mm，桩身混凝土强度等级为 C20（采纳商品混凝土），混凝土坍落度宜为 160～200mm。3.经处理后的复合地基承载力特征值：主楼 fspk=480KPa，裙楼 fspk=300 Kpa，单桩承载力为780KN（审查回复）。4.工程桩施工之前应先进行单桩和复合地基载荷试验，满足设计后方可工程桩施工。试桩位置在①～④∕～轴空地 1 根；∕⑥～⑦、⑨～轴外空地各 1 根。5.工程桩施工完毕后，应按《建筑地基处理技术法律规范》（JGJ79—2025，J220—2025）及《建筑基桩检测技术法律规范》（JGJ106—2025，J256—2025）进行单桩和复合地基检测，检测合格后方可进入下道工序施工。6.根据现场实际情况，CFG 桩从现有基坑开始钻孔施工，其基坑底标高约为 -4.300m（平均），施工时应特别注意各桩位的自然标高，控制钻孔深度，确保有效桩长。二、施工要求：1.施工顺序：采纳 2 台长螺旋钻孔，管内泵压混合料灌注成桩机，先施工试验检测桩，待试桩检测满足设计要求后，再进行工程桩施工。工程桩先施工检测桩，然后再从 M 轴线，沿①、轴线分别向轴线施工，再施工、轴线，逐步向中间施工。2.机械进场前，根据轴线控制桩和结施-02，复合地基处理平面图，进行 CFG 桩的定位，并测各 CFG 桩位置的自然地平面标高，并做好记录，绘出布桩平面图。经复核符合要求项目技术负责项目施工负责人人2025 年 月 日2025 年 月 日 共 3 页 第 2 页后，通知监理验收，验收合格后，方可进行 CFG 桩施工。3.桩机进入现场，根据设计桩长和孔桩深度，确定机架高度，并进行设备组装。4.桩机就位应水平、稳固，调整沉管与地面垂直，确保垂直偏差不大于 1%。5.施工时，首先用长螺旋钻钻孔达到预定标高，然后提升钻杆，同时用高压泵将桩体混凝土混合料通过高压管路及长螺旋钻杆的内客管压到孔内成桩。6.沉管过程中做好记录，每沉 1m 记录电流表一次，并对土层变化处予以说明。沉管过程中应注意调整...
