住宅楼工程临时用电安全施工方案

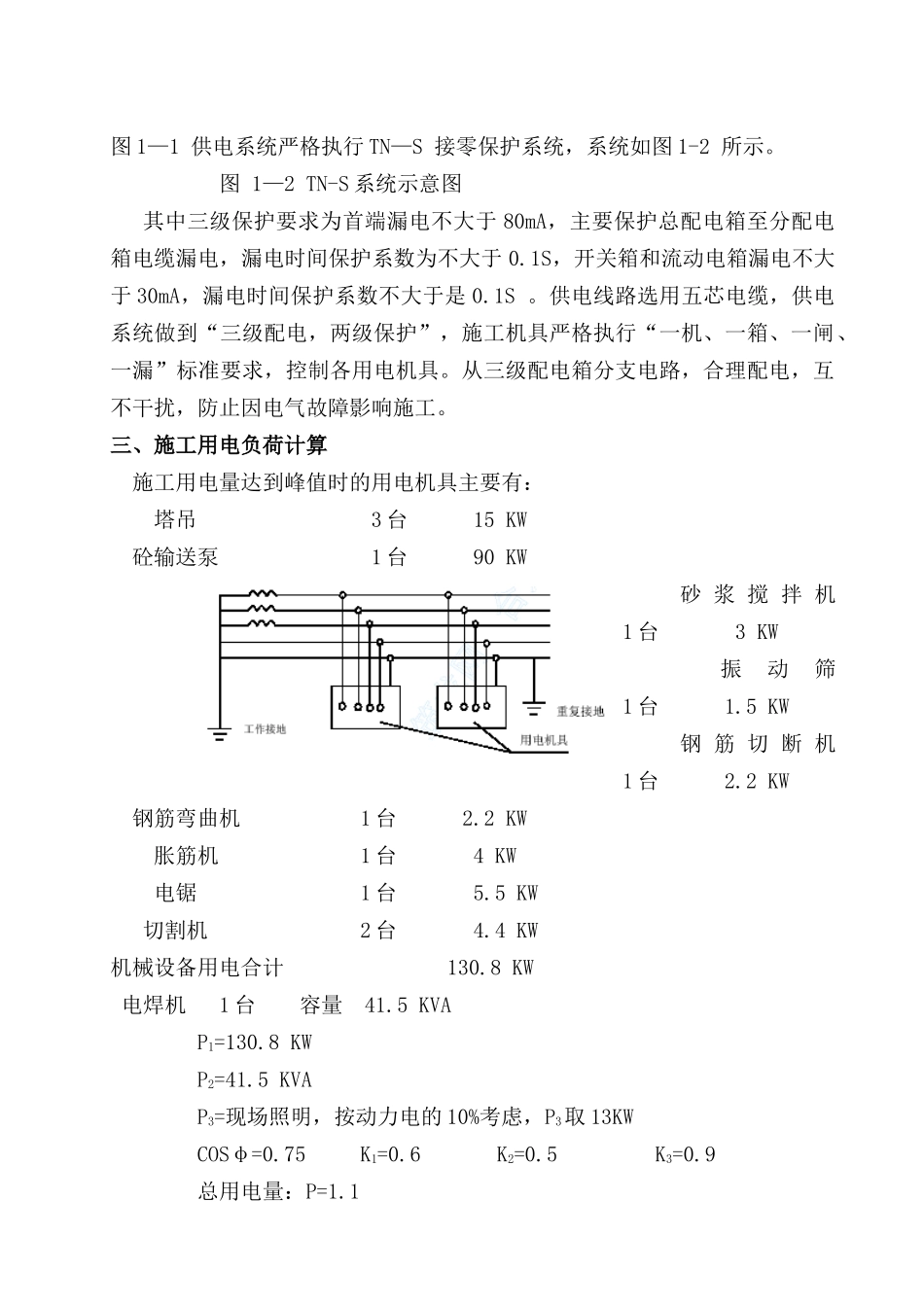

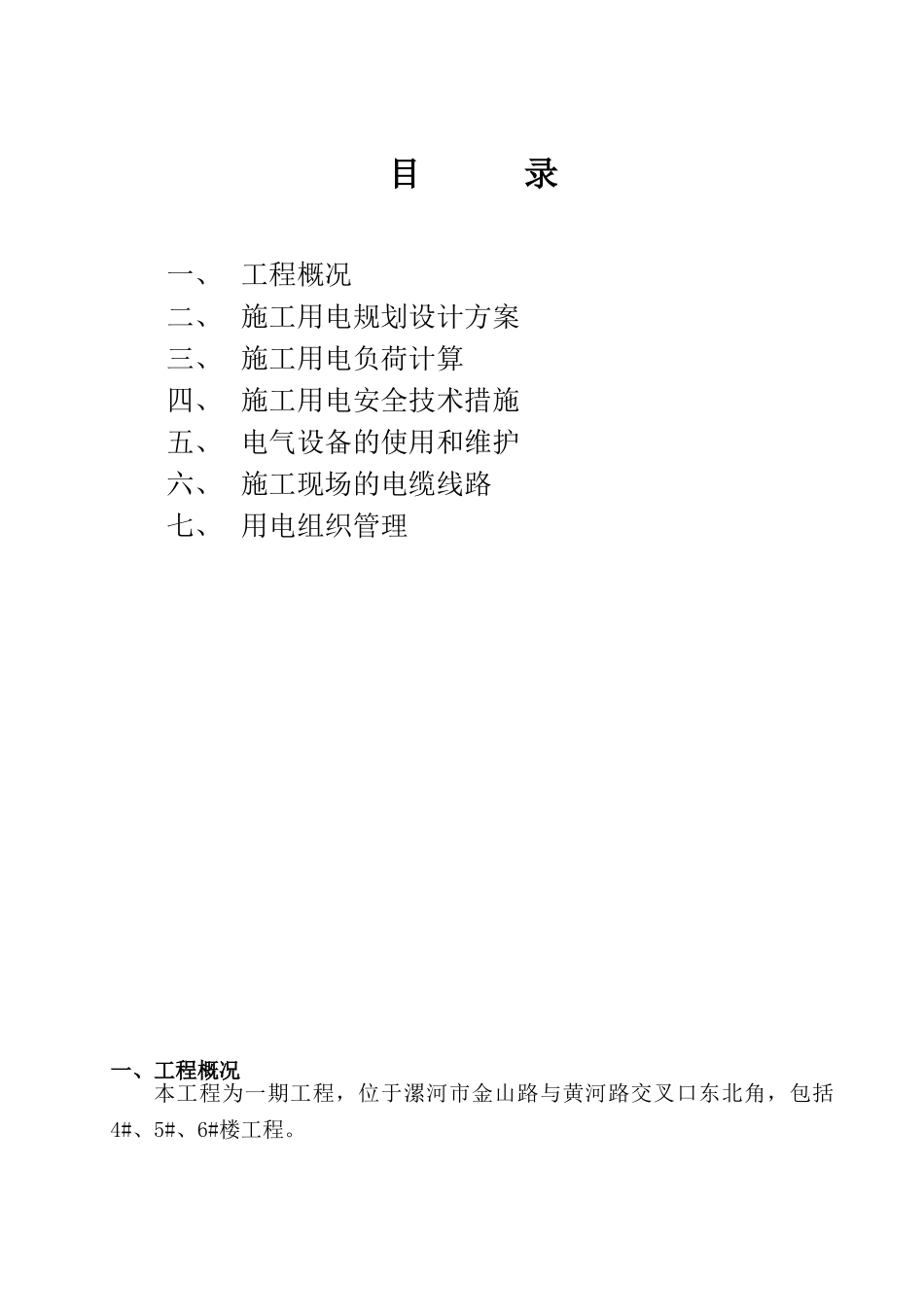

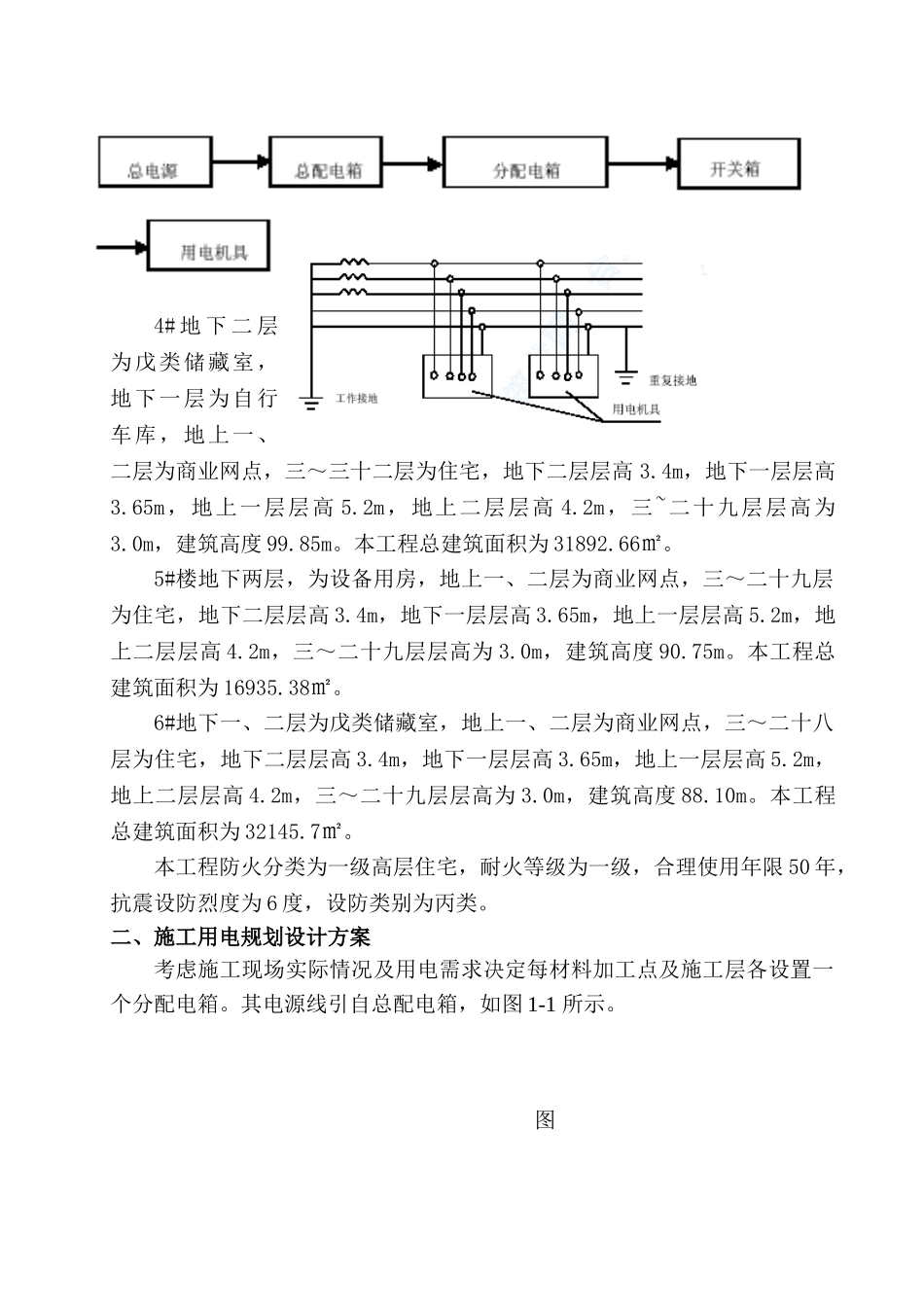

目 录一、 工程概况二、 施工用电规划设计方案三、 施工用电负荷计算四、 施工用电安全技术措施五、 电气设备的使用和维护六、 施工现场的电缆线路七、 用电组织管理一、工程概况本工程为一期工程，位于漯河市金山路与黄河路交叉口东北角，包括4#、5#、6#楼工程。4# 地 下 二 层为戊类储藏室，地下一层为自行车库，地上一、二层为商业网点，三～三十二层为住宅，地下二层层高 3.4m，地下一层层高3.65m，地上一层层高 5.2m，地上二层层高 4.2m，三~二十九层层高为3.0m，建筑高度 99.85m。本工程总建筑面积为 31892.66㎡。5#楼地下两层，为设备用房，地上一、二层为商业网点，三～二十九层为住宅，地下二层层高 3.4m，地下一层层高 3.65m，地上一层层高 5.2m，地上二层层高 4.2m，三～二十九层层高为 3.0m，建筑高度 90.75m。本工程总建筑面积为 16935.38㎡。6#地下一、二层为戊类储藏室，地上一、二层为商业网点，三～二十八层为住宅，地下二层层高 3.4m，地下一层层高 3.65m，地上一层层高 5.2m，地上二层层高 4.2m，三～二十九层层高为 3.0m，建筑高度 88.10m。本工程总建筑面积为 32145.7㎡。本工程防火分类为一级高层住宅，耐火等级为一级，合理使用年限 50 年，抗震设防烈度为 6 度，设防类别为丙类。二、施工用电规划设计方案考虑施工现场实际情况及用电需求决定每材料加工点及施工层各设置一个分配电箱。其电源线引自总配电箱，如图 1-1 所示。 图图 1—1 供电系统严格执行 TN—S 接零保护系统，系统如图 1-2 所示。 图 1—2 TN-S 系统示意图其中三级保护要求为首端漏电不大于 80mA，主要保护总配电箱至分配电箱电缆漏电，漏电时间保护系数为不大于 0.1S，开关箱和流动电箱漏电不大于 30mA，漏电时间保护系数不大于是 0.1S 。供电线路选用五芯电缆，供电系统做到“三级配电，两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求，控制各用电机具。从三级配电箱分支电路，合理配电，互不干扰，防止因电气故障影响施工。三、施工用电负荷计算 施工用电量达到峰值时的用电机具主要有： 塔吊 3 台 15 KW 砼输送泵 1 台 90 KW 砂 浆 搅 拌 机 1 台 3 KW 振动筛 1 台 1.5 KW 钢 筋 切 断 机 1 台 2.2 KW 钢筋弯曲机 1 台 2.2 KW 胀筋机 1 台 4 KW 电锯 1 台 5.5 KW 切割机 2 台 4.4 KW 机械设备用电合计 130.8 KW ...
