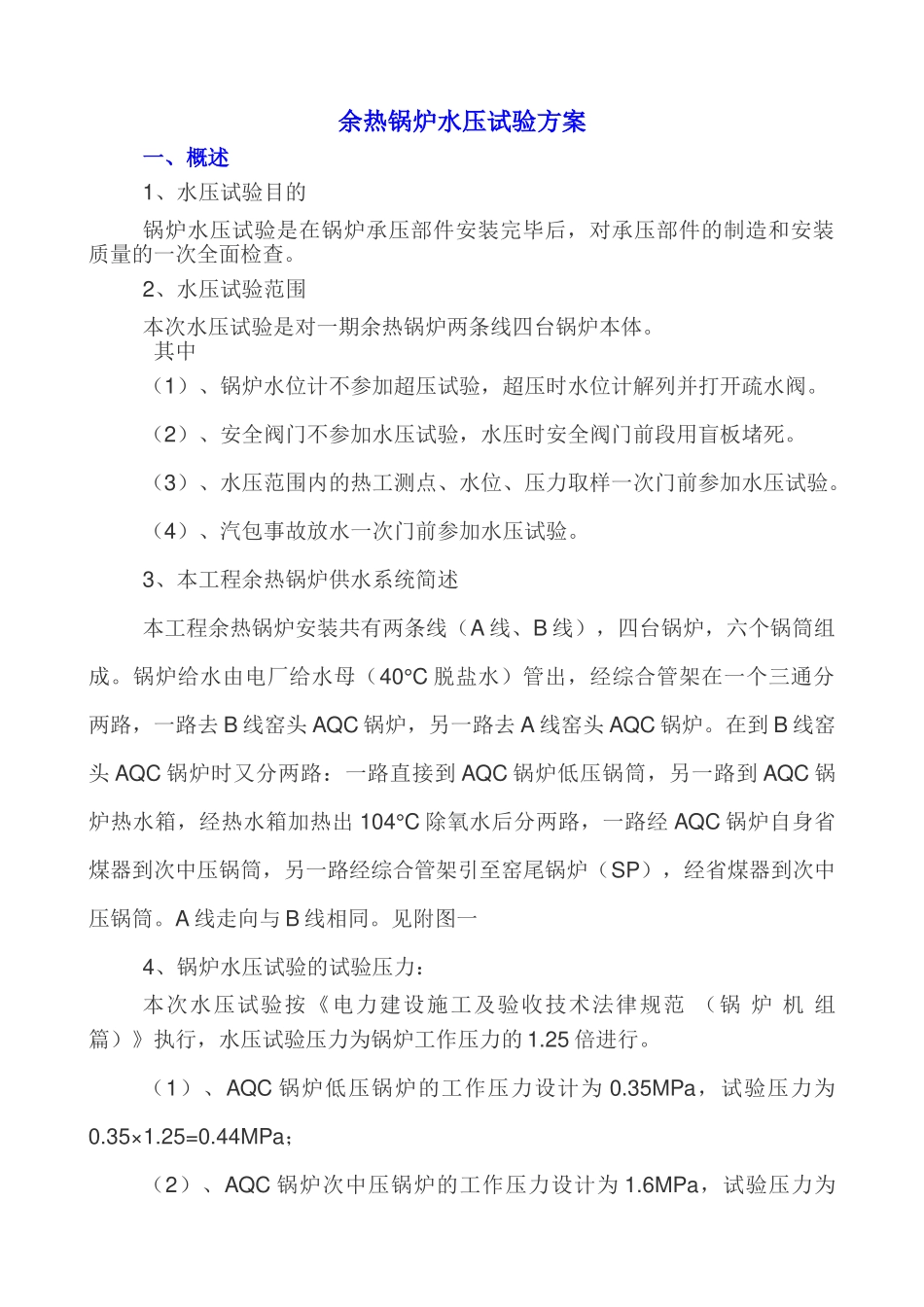

编制： 审核： 余热锅炉水压试验方案一、概述1、水压试验目的锅炉水压试验是在锅炉承压部件安装完毕后，对承压部件的制造和安装质量的一次全面检查。2、水压试验范围本次水压试验是对一期余热锅炉两条线四台锅炉本体。其中（1）、锅炉水位计不参加超压试验，超压时水位计解列并打开疏水阀。（2）、安全阀门不参加水压试验，水压时安全阀门前段用盲板堵死。（3）、水压范围内的热工测点、水位、压力取样一次门前参加水压试验。（4）、汽包事故放水一次门前参加水压试验。3、本工程余热锅炉供水系统简述本工程余热锅炉安装共有两条线（A 线、B 线），四台锅炉，六个锅筒组成。锅炉给水由电厂给水母（40°C 脱盐水）管出，经综合管架在一个三通分两路，一路去 B 线窑头 AQC 锅炉，另一路去 A 线窑头 AQC 锅炉。在到 B 线窑头 AQC 锅炉时又分两路：一路直接到 AQC 锅炉低压锅筒，另一路到 AQC 锅炉热水箱，经热水箱加热出 104°C 除氧水后分两路，一路经 AQC 锅炉自身省煤器到次中压锅筒，另一路经综合管架引至窑尾锅炉（SP），经省煤器到次中压锅筒。A 线走向与 B 线相同。见附图一4、锅炉水压试验的试验压力：本次水压试验按《电力建设施工及验收技术法律规范 （锅 炉 机 组 篇）》执行，水压试验压力为锅炉工作压力的 1.25 倍进行。 （1）、AQC 锅炉低压锅炉的工作压力设计为 0.35MPa，试验压力为0.35×1.25=0.44MPa；（2）、AQC 锅炉次中压锅炉的工作压力设计为 1.6MPa，试验压力为1.6×2=MPa；（3）、窑尾锅炉（SP）次中压锅炉的工作压力设计为 1.6MPa,试验压力为 1.6×2=MPa；（4）、水压试压压力表选用： A、 AQC 锅炉低压锅炉选用两块 0～1MPa 压力表，分别布置在锅炉调节门后和锅筒顶部。 B、AQC 锅炉次中压锅炉及窑尾（SP）次中压锅炉选用两块 0～6MPa压力表，分别布置在锅炉调节门后和锅筒顶部。二、水压试验主程序1、先做 A 线后做 B 线；先先做低压后做次中压，用各自的进水阀进行控制；2、因每段锅炉进水电动调节门 DCS 系统没完成，所以从电动调节门的旁路阀门进行人工手动控制；3、水压试验操作步骤及注意事项;（1）水压试验前检查工作： A、各点分路的控制阀门开关情况，是否在准确位置；B、各点的压力表是否准确安装到位；（2）水压试验的主要操作程序A、锅炉上水时应将最高点的空气阀门打开，将水全部注满后，再关闭空气阀，如无漏水即可升压。B、水压速度不得太快，并且...
