供热系统中关于蒸汽流量测量仪表的技术问题讨论VIP专享

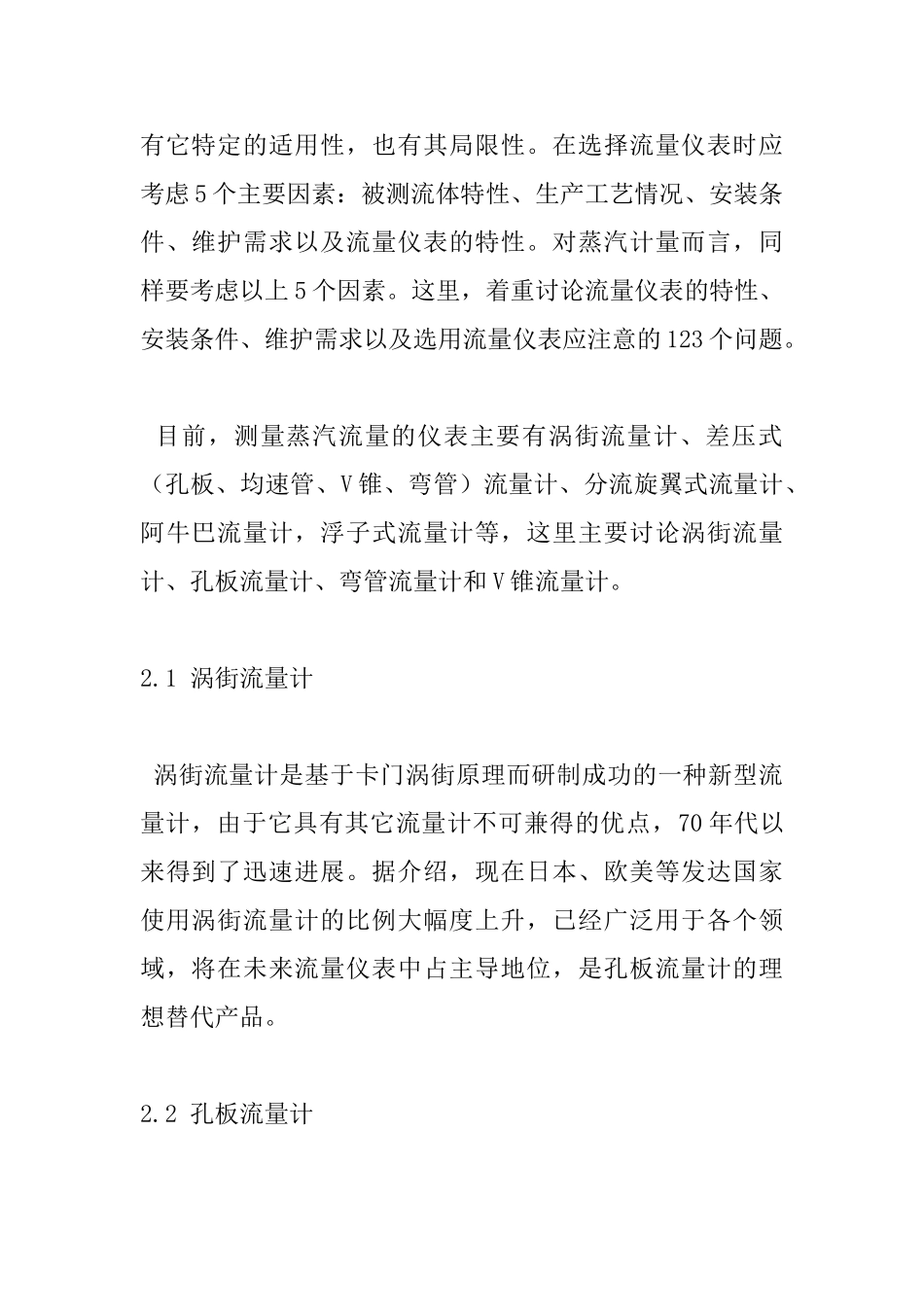

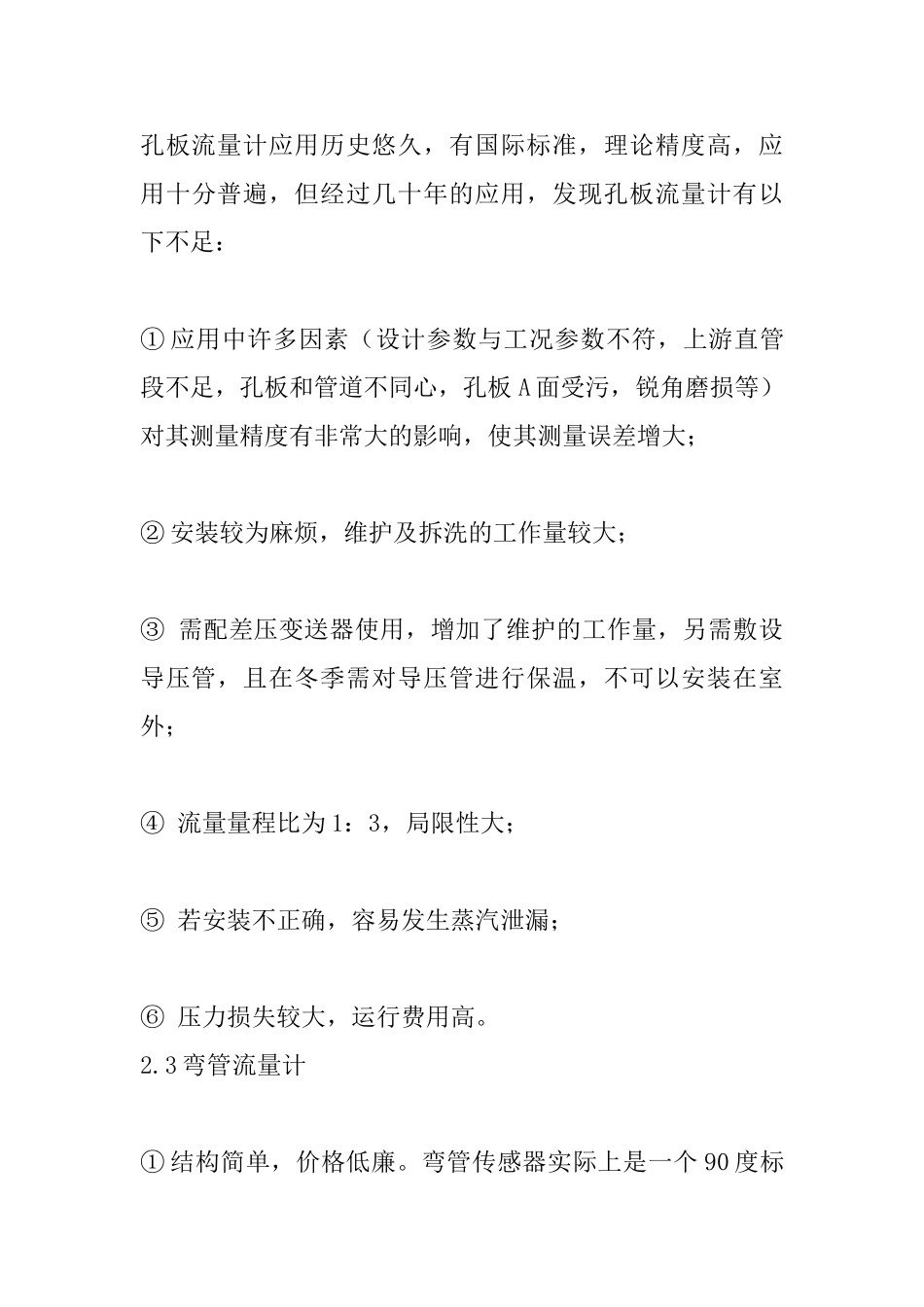

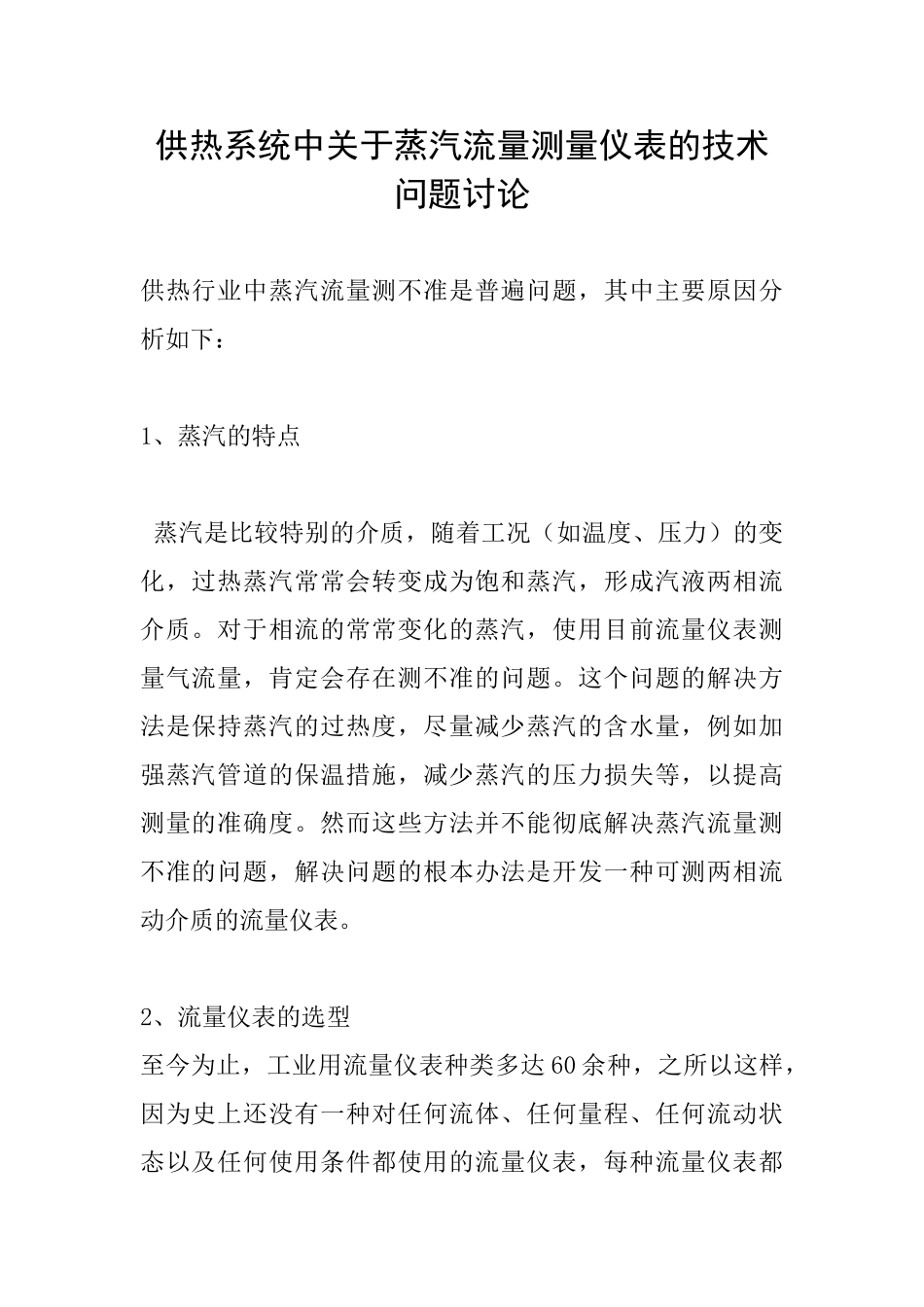

供热系统中关于蒸汽流量测量仪表的技术问题讨论供热行业中蒸汽流量测不准是普遍问题，其中主要原因分析如下：1、蒸汽的特点 蒸汽是比较特别的介质，随着工况（如温度、压力）的变化，过热蒸汽常常会转变成为饱和蒸汽，形成汽液两相流介质。对于相流的常常变化的蒸汽，使用目前流量仪表测量气流量，肯定会存在测不准的问题。这个问题的解决方法是保持蒸汽的过热度，尽量减少蒸汽的含水量，例如加强蒸汽管道的保温措施，减少蒸汽的压力损失等，以提高测量的准确度。然而这些方法并不能彻底解决蒸汽流量测不准的问题，解决问题的根本办法是开发一种可测两相流动介质的流量仪表。2、流量仪表的选型至今为止，工业用流量仪表种类多达 60 余种，之所以这样，因为史上还没有一种对任何流体、任何量程、任何流动状态以及任何使用条件都使用的流量仪表，每种流量仪表都有它特定的适用性，也有其局限性。在选择流量仪表时应考虑 5 个主要因素：被测流体特性、生产工艺情况、安装条件、维护需求以及流量仪表的特性。对蒸汽计量而言，同样要考虑以上 5 个因素。这里，着重讨论流量仪表的特性、安装条件、维护需求以及选用流量仪表应注意的 123 个问题。 目前，测量蒸汽流量的仪表主要有涡街流量计、差压式（孔板、均速管、V 锥、弯管）流量计、分流旋翼式流量计、阿牛巴流量计，浮子式流量计等，这里主要讨论涡街流量计、孔板流量计、弯管流量计和 V 锥流量计。2.1 涡街流量计 涡街流量计是基于卡门涡街原理而研制成功的一种新型流量计，由于它具有其它流量计不可兼得的优点，70 年代以来得到了迅速进展。据介绍，现在日本、欧美等发达国家使用涡街流量计的比例大幅度上升，已经广泛用于各个领域，将在未来流量仪表中占主导地位，是孔板流量计的理想替代产品。2.2 孔板流量计孔板流量计应用历史悠久，有国际标准，理论精度高，应用十分普遍，但经过几十年的应用，发现孔板流量计有以下不足：① 应用中许多因素（设计参数与工况参数不符，上游直管段不足，孔板和管道不同心，孔板 A 面受污，锐角磨损等）对其测量精度有非常大的影响，使其测量误差增大； ② 安装较为麻烦，维护及拆洗的工作量较大；③ 需配差压变送器使用，增加了维护的工作量，另需敷设导压管，且在冬季需对导压管进行保温，不可以安装在室外；④ 流量量程比为 1：3，局限性大；⑤ 若安装不正确，容易发生蒸汽泄漏；⑥ 压力损失较大，运行费用高。2.3 弯管流量计①...
