倒虹吸施工工法

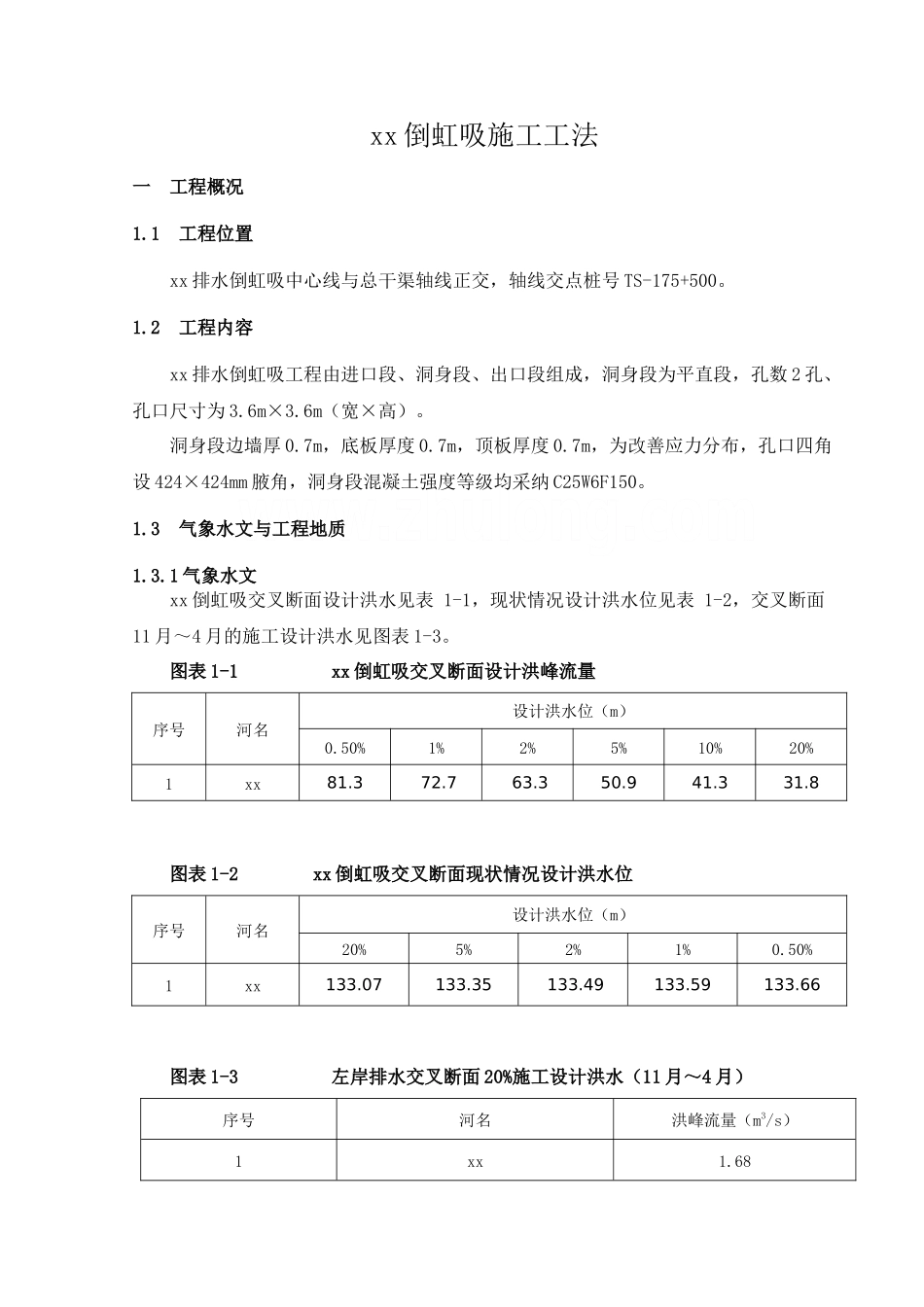

xx 倒虹吸施工工法一 工程概况1.1 工程位置xx 排水倒虹吸中心线与总干渠轴线正交，轴线交点桩号 TS-175+500。1.2 工程内容xx 排水倒虹吸工程由进口段、洞身段、出口段组成，洞身段为平直段，孔数 2 孔、孔口尺寸为 3.6m×3.6m（宽×高）。洞身段边墙厚 0.7m，底板厚度 0.7m，顶板厚度 0.7m，为改善应力分布，孔口四角设 424×424mm 腋角，洞身段混凝土强度等级均采纳 C25W6F150。1.3 气象水文与工程地质1.3.1 气象水文xx 倒虹吸交叉断面设计洪水见表 1-1，现状情况设计洪水位见表 1-2，交叉断面11 月～4 月的施工设计洪水见图表 1-3。图表 1-1 xx 倒虹吸交叉断面设计洪峰流量图表 1-2 xx 倒虹吸交叉断面现状情况设计洪水位图表 1-3 左岸排水交叉断面 20%施工设计洪水（11 月～4 月）序号河名洪峰流量（m3/s）1xx1.68序号河名设计洪水位（m）0.50%1%2%5%10%20%1xx81.3 72.7 63.3 50.9 41.3 31.8序号河名设计洪水位（m）20%5%2%1%0.50%1xx133.07 133.35 133.49 133.59 133.661.3.2 工程地质工程区第四系覆盖层由上更新统（alQ3） 粉质粘土砂砾石组成，其中粉质粘土厚2.43～6.41m，其下砂砾石厚 5.6～6.7m，为含水层；下伏上第三系（N）粘土岩、泥灰质粘土岩，顶板高程 122.07～123.81m，其中粘土岩顶板高程 122.07～123.81m，夹泥灰质粘土岩、砂岩透镜体，钻孔揭露厚度 5.9～16.5m；泥灰质粘土岩顶板高程 107.27～116.51m，夹粘土岩、砂岩、砂砾岩透镜体状，厚 0.5～5.4m。第四系上更新统粉质粘土多呈硬塑状，具中等压缩性，多具弱膨胀性。砂砾石中密状；上第三系粘土岩呈硬塑偏坚硬状态，具中等压缩性，多具强膨胀性。勘探期间地下水位 130.1～133.0m，具承压性。基坑开挖将揭露砂砾石含水层，存在基坑涌水问题。二 施工组织与平面布置2.1 人员组织根据施工进度计划要求，投入本项目人员见附表 1：投入人员计划表。2.2 机械设备配置根据施工进度计划需要，投入机械设备见附表 2：投入机械设备计划表。2.3 材料的采购与管理（1）主要材料包括钢筋、水泥、粉煤灰、砂石骨料、外加剂、橡胶止水带、闭孔泡沫塑料板、聚硫密封胶等。进场的主要材料应附产品合格证和质量检测报告（材质证明），并根据规程、法律规范的要求进行外观检验和抽样检测，经检测合格并报监理工程师批准的材料方可用于工程。（2）混凝土中总碱量，水泥、粉煤灰、外加剂的碱含量及混凝土砂石骨料碱活性均应满足南水北调...
