元器件的各种检测方法

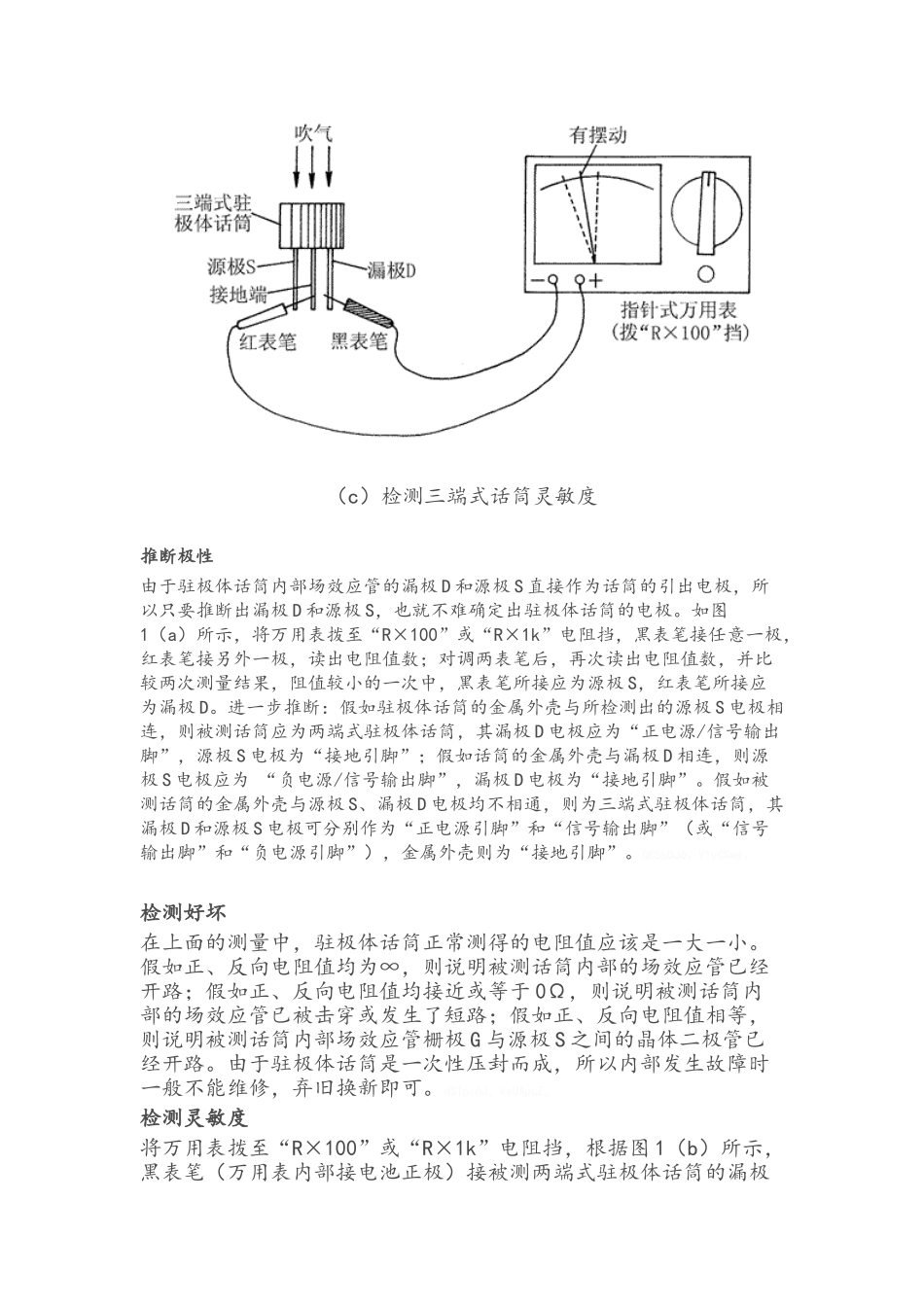

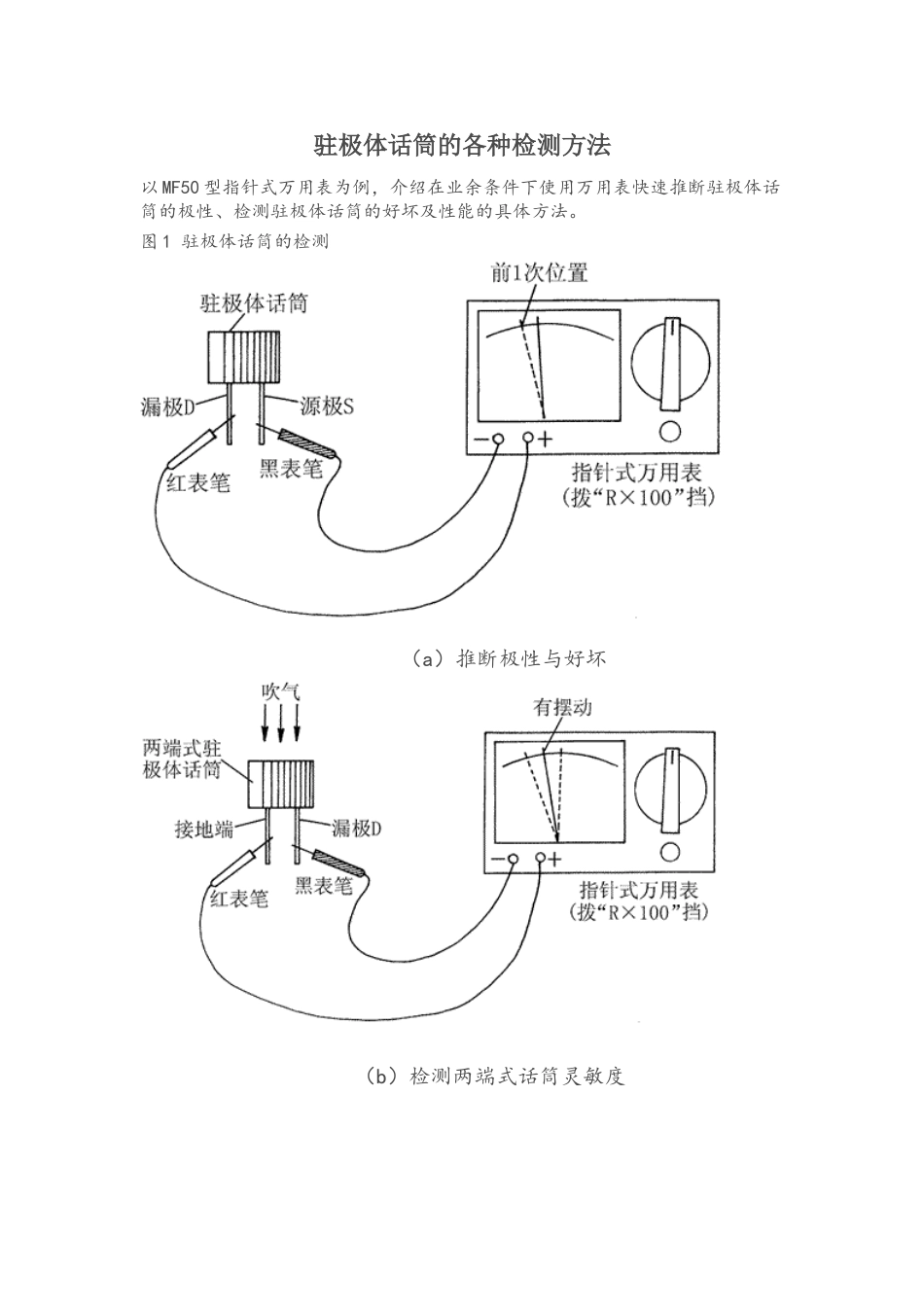

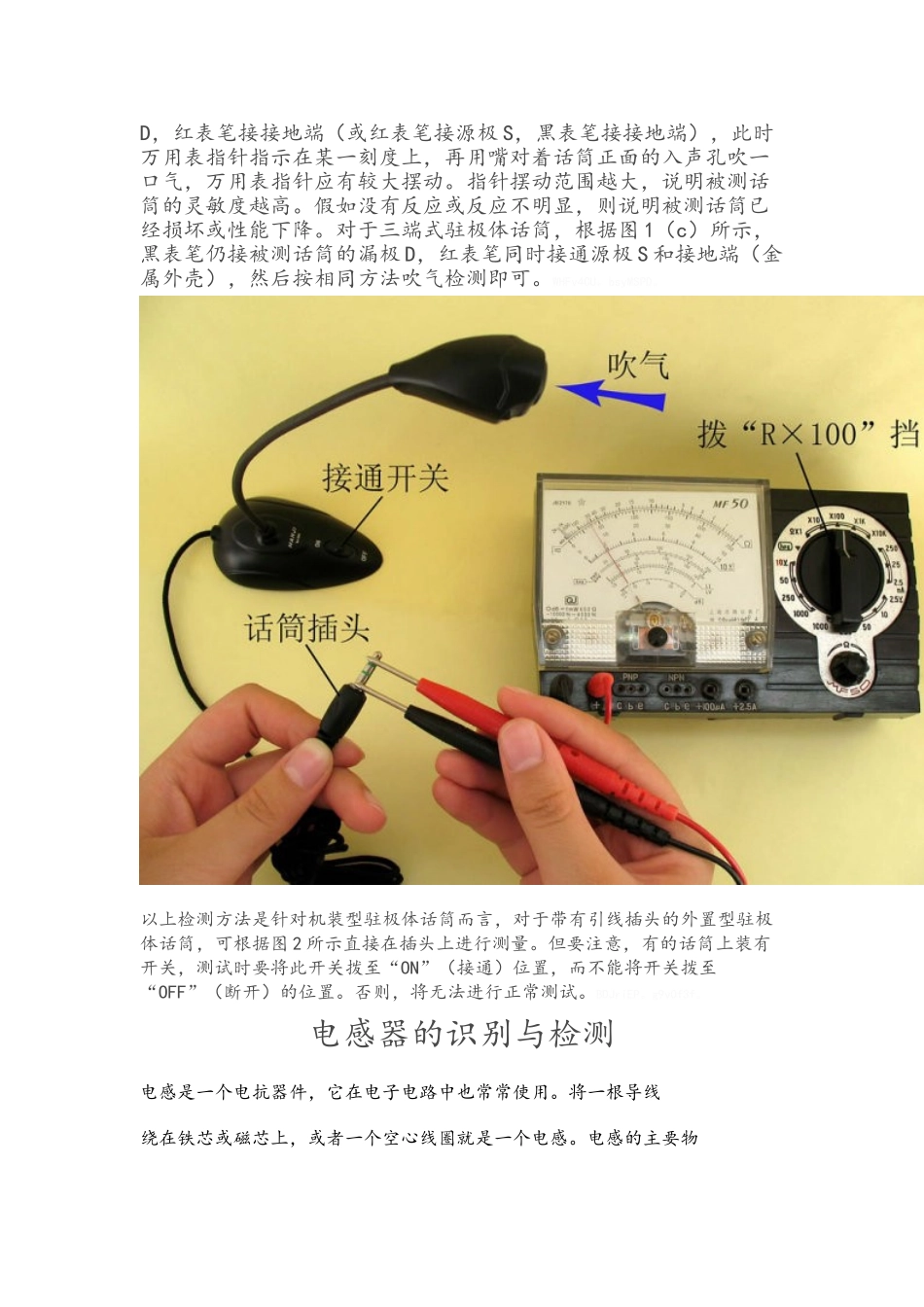

驻极体话筒的各种检测方法以 MF50 型指针式万用表为例，介绍在业余条件下使用万用表快速推断驻极体话筒的极性、检测驻极体话筒的好坏及性能的具体方法。图 1 驻极体话筒的检测 （a）推断极性与好坏 （b）检测两端式话筒灵敏度（c）检测三端式话筒灵敏度 推断极性由于驻极体话筒内部场效应管的漏极 D 和源极 S 直接作为话筒的引出电极，所以只要推断出漏极 D 和源极 S，也就不难确定出驻极体话筒的电极。如图1（a）所示，将万用表拨至“R×100”或“R×1k”电阻挡，黑表笔接任意一极，红表笔接另外一极，读出电阻值数；对调两表笔后，再次读出电阻值数，并比较两次测量结果，阻值较小的一次中，黑表笔所接应为源极 S，红表笔所接应为漏极 D。进一步推断：假如驻极体话筒的金属外壳与所检测出的源极 S 电极相连，则被测话筒应为两端式驻极体话筒，其漏极 D 电极应为“正电源/信号输出脚”，源极 S 电极为“接地引脚”；假如话筒的金属外壳与漏极 D 相连，则源极 S 电极应为 “负电源/信号输出脚”，漏极 D 电极为“接地引脚”。假如被测话筒的金属外壳与源极 S、漏极 D 电极均不相通，则为三端式驻极体话筒，其漏极 D 和源极 S 电极可分别作为“正电源引脚”和“信号输出脚”（或“信号输出脚”和“负电源引脚”），金属外壳则为“接地引脚”。QC5bQJ6。V1yCSwd。 检测好坏在上面的测量中，驻极体话筒正常测得的电阻值应该是一大一小。假如正、反向电阻值均为∞，则说明被测话筒内部的场效应管已经开路；假如正、反向电阻值均接近或等于 0Ω，则说明被测话筒内部的场效应管已被击穿或发生了短路；假如正、反向电阻值相等，则说明被测话筒内部场效应管栅极 G 与源极 S 之间的晶体二极管已经开路。由于驻极体话筒是一次性压封而成，所以内部发生故障时一般不能维修，弃旧换新即可。dS1pi6J。ksUApuZ。检测灵敏度将万用表拨至“R×100”或“R×1k”电阻挡，根据图 1（b）所示，黑表笔（万用表内部接电池正极）接被测两端式驻极体话筒的漏极D，红表笔接接地端（或红表笔接源极 S，黑表笔接接地端），此时万用表指针指示在某一刻度上，再用嘴对着话筒正面的入声孔吹一口气，万用表指针应有较大摆动。指针摆动范围越大，说明被测话筒的灵敏度越高。假如没有反应或反应不明显，则说明被测话筒已经损坏或性能下降。对于三端式驻极体话筒，根据图 1（c）所示，黑表笔仍接被测话筒的漏极 D，红表笔同时接通源极...
