光伏区安装作业指导书

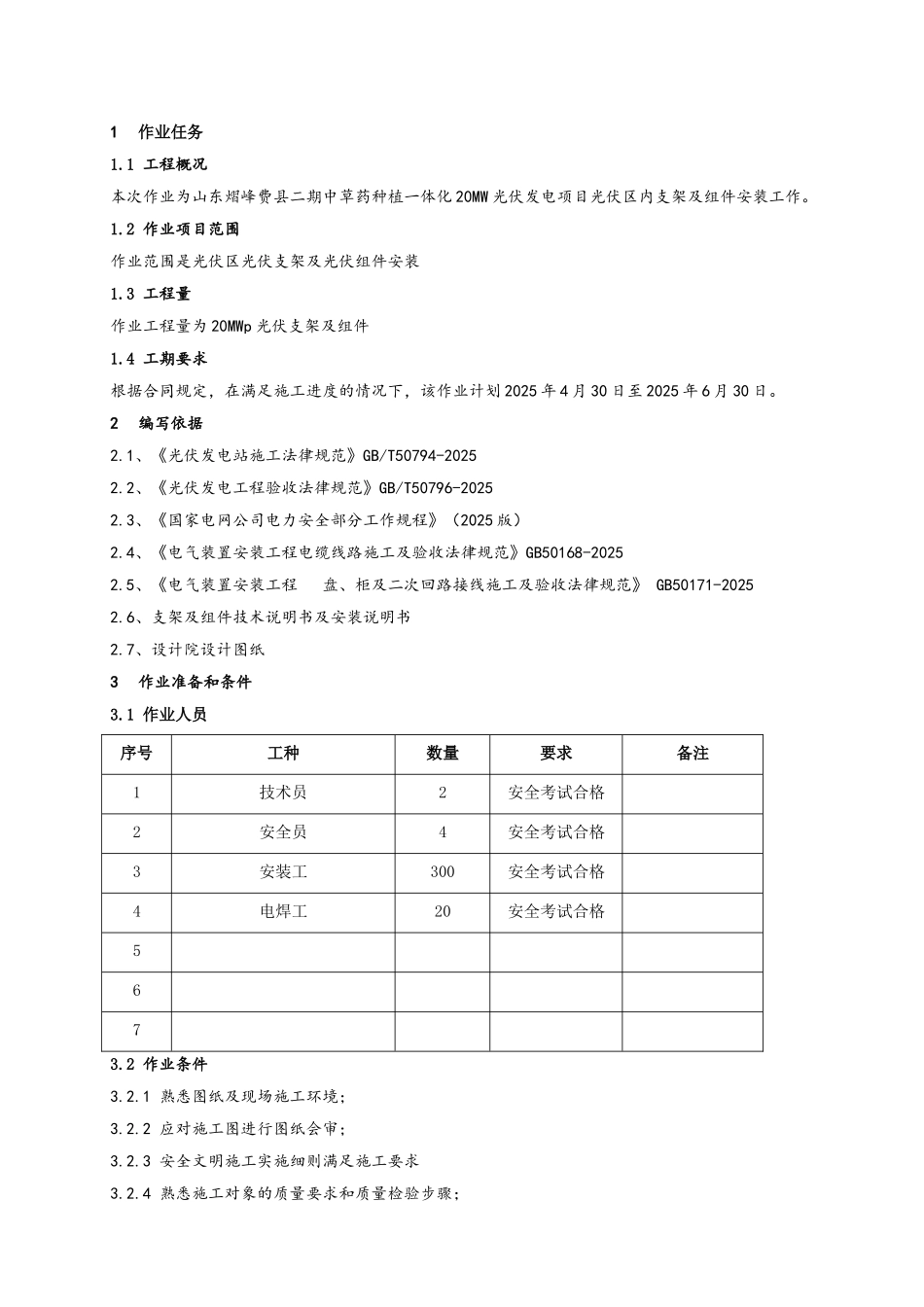

1作业任务1.1 工程概况本次作业为山东熠峰费县二期中草药种植一体化 20MW 光伏发电项目光伏区内支架及组件安装工作。1.2 作业项目范围作业范围是光伏区光伏支架及光伏组件安装1.3 工程量作业工程量为 20MWp 光伏支架及组件1.4 工期要求根据合同规定，在满足施工进度的情况下，该作业计划 2025 年 4 月 30 日至 2025 年 6 月 30 日。2编写依据2.1、《光伏发电站施工法律规范》GB/T50794-20252.2、《光伏发电工程验收法律规范》GB/T50796-20252.3、《国家电网公司电力安全部分工作规程》（2025 版）2.4、《电气装置安装工程电缆线路施工及验收法律规范》GB50168-20252.5、《电气装置安装工程 盘、柜及二次回路接线施工及验收法律规范》 GB50171-20252.6、支架及组件技术说明书及安装说明书2.7、设计院设计图纸3作业准备和条件3.1 作业人员序号工种数量要求备注1技术员2安全考试合格2安全员4安全考试合格3安装工300安全考试合格4电焊工20安全考试合格5673.2 作业条件3.2.1 熟悉图纸及现场施工环境；3.2.2 应对施工图进行图纸会审；3.2.3 安全文明施工实施细则满足施工要求3.2.4 熟悉施工对象的质量要求和质量检验步骤；3.2.5 应经安全技术交底，明白施工危险点及环境保护要求。3.2.6 特别工种作业人员满足施工要求，并对具体的施工方案清楚明了；3.3 材料准备3.3.1.主材光伏支架数量及技术法律规范符合设计要求，且报监理审批。甲供光伏组件已开箱，经监理共同验收，数量及技术法律规范符合设计要求。技术员应及时收集整理产品合格证、出厂试验报告和说明书。3.3.2.辅材主要有：热镀锌螺丝，防锈漆，银粉漆，毛刷，钢丝球。3.4 主要机具序号工器具名称规格单位数量1电焊机台202紧线器把2003手枪钻把1004力矩扳手300N.m只1505梅花/呆扳手套2506钢丝刷把2007钢卷尺5m只2008卷尺100m只109梯子6 米个103.5 作业条件3.5.1 场地施工区灌注桩作业全部完成，场地平整结束，无影响光伏支架及组件安装的施工作业。3.5.2 上道工序灌注桩强度达到设计要求，灌注桩水平及垂直误差在允许范围内。经支架及组件安装人员验收交接后 ，填写验收交接单。EsrBrsb。z4ISd3x。3.5.3 工作环境本次作业凡遇到雨、风沙天气（4 级以上）和大气相对湿度在 75%以上的天气不能进行安装。3.5.4 临时工作设施做好临时区域隔离，安排专人监护。3.5.5 安全防护设施和用品序号名称规格型号单位数量备注1安全帽顶每人配发2安全带条每人配发3棉...
