八路扫描式抢答器

八路扫描式抢答器_第1页
1/4
八路扫描式抢答器_第2页
2/4
八路扫描式抢答器_第3页
3/4

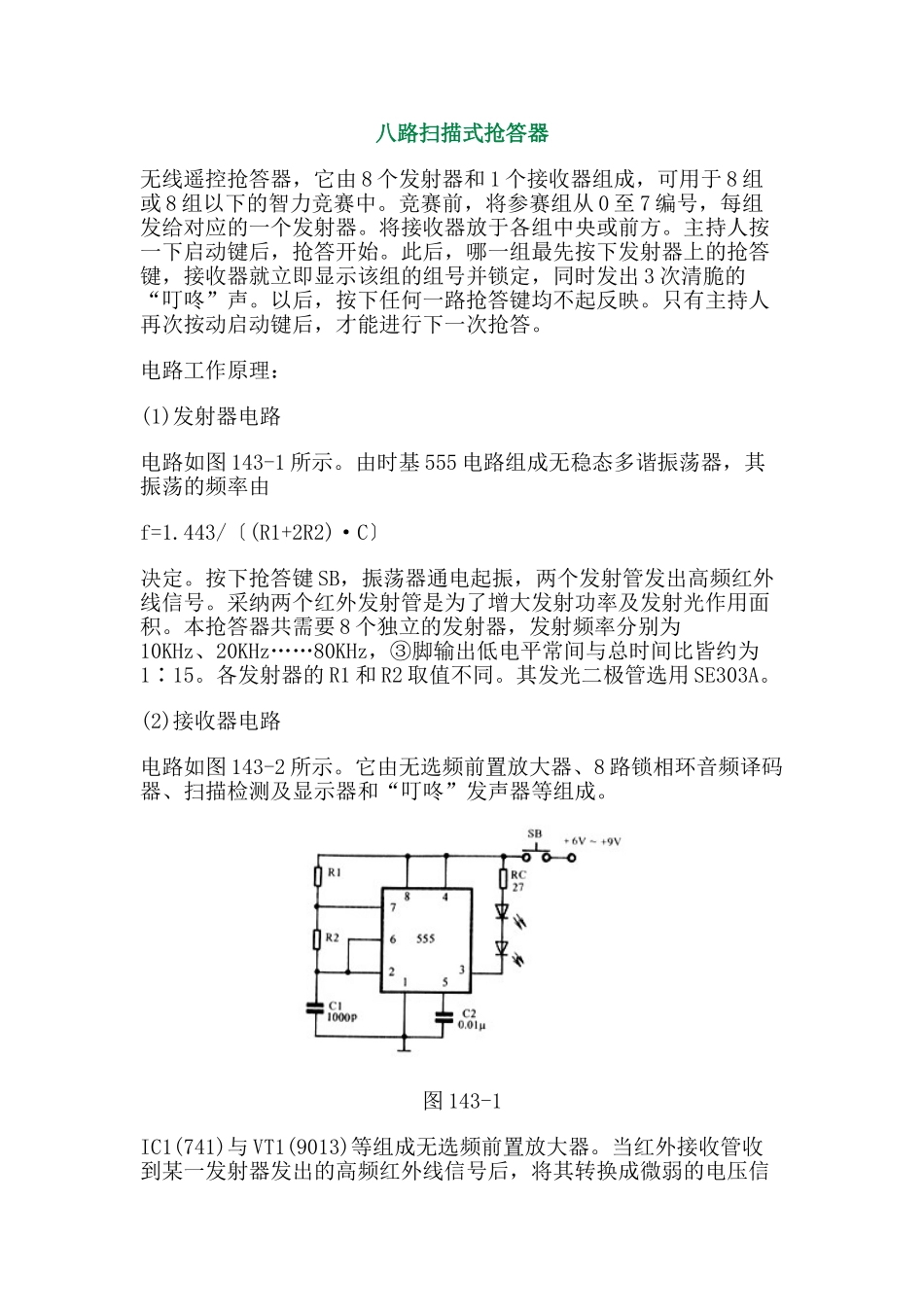

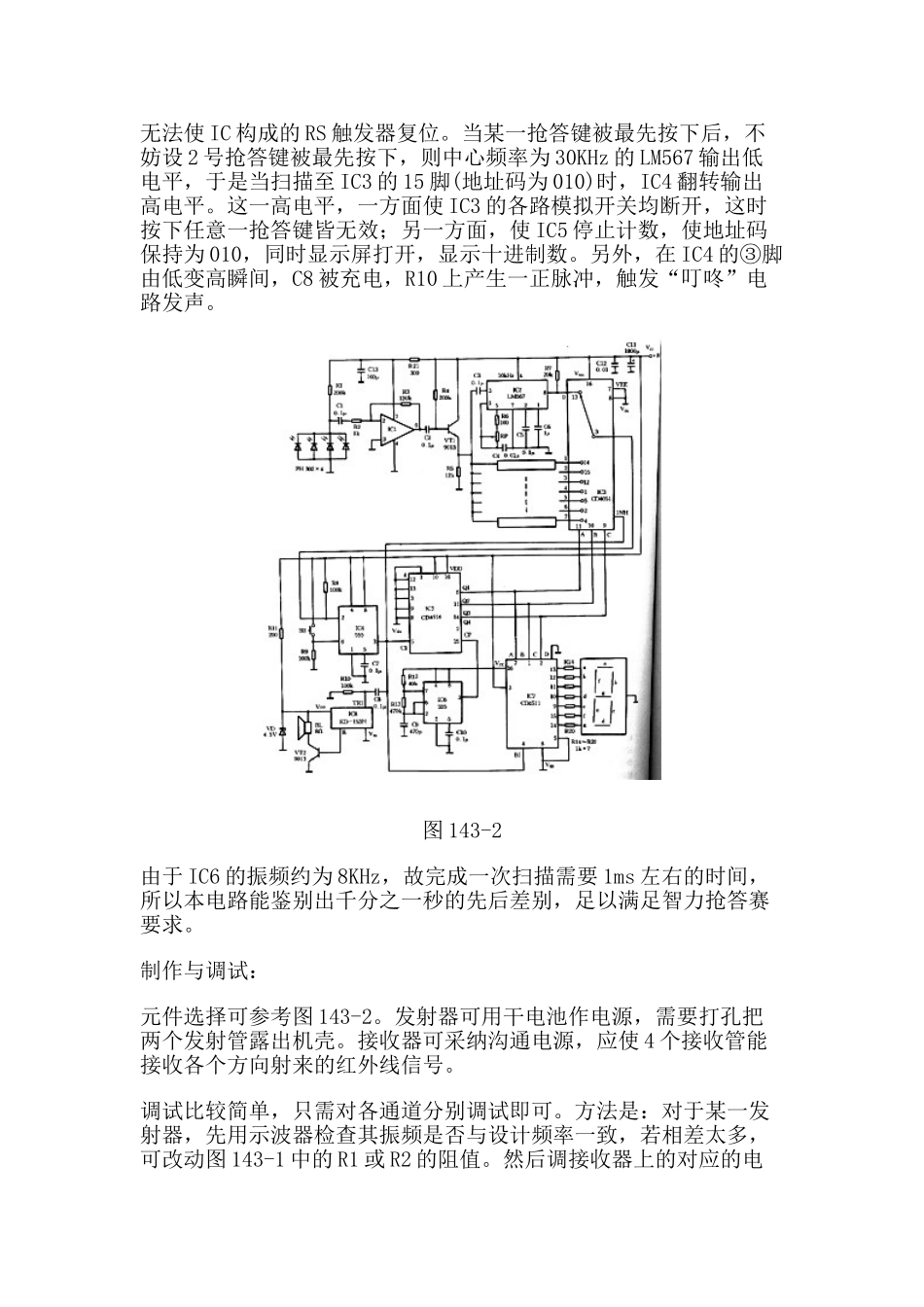

八路扫描式抢答器无线遥控抢答器,它由 8 个发射器和 1 个接收器组成,可用于 8 组或 8 组以下的智力竞赛中。竞赛前,将参赛组从 0 至 7 编号,每组发给对应的一个发射器。将接收器放于各组中央或前方。主持人按一下启动键后,抢答开始。此后,哪一组最先按下发射器上的抢答键,接收器就立即显示该组的组号并锁定,同时发出 3 次清脆的“叮咚”声。以后,按下任何一路抢答键均不起反映。只有主持人再次按动启动键后,才能进行下一次抢答。电路工作原理:(1)发射器电路电路如图 143-1 所示。由时基 555 电路组成无稳态多谐振荡器,其振荡的频率由f=1.443/〔(R1+2R2)·C〕决定。按下抢答键 SB,振荡器通电起振,两个发射管发出高频红外线信号。采纳两个红外发射管是为了增大发射功率及发射光作用面积。本抢答器共需要 8 个独立的发射器,发射频率分别为10KHz、20KHz……80KHz,③脚输出低电平常间与总时间比皆约为1∶15。各发射器的 R1 和 R2 取值不同。其发光二极管选用 SE303A。(2)接收器电路电路如图 143-2 所示。它由无选频前置放大器、8 路锁相环音频译码器、扫描检测及显示器和“叮咚”发声器等组成。图 143-1IC1(741)与 VT1(9013)等组成无选频前置放大器。当红外接收管收到某一发射器发出的高频红外线信号后,将其转换成微弱的电压信号,送入 IC1 放大,然后经 VT1 组成的射极跟随器缓冲后,分 8 路输出,分别送至后级的 8 路锁相环音频译码器的输入端。采纳 4 个红外接收管的目的是为了使接收器能接收到从各个方向发射来的红外线。LM567 为锁相环音频译码器。它的⑧、⑥脚上外接的电阻 R6、RP 和电容器 C4 决定了集成块内部压控振荡器的中心频率,其中心频率可由下式确定:f=1/〔(R6+Rp)·C4〕当 R6 和 C4 取值一定时,改变 RP 就可改变 f0。本接收器需要 8 路LM567 组成的音频译码器,其中心频率 f0 分别为 10KHz、20KHz……80KHz。与各发射器的发射频率正好一一对应。各路音频译码器电路仅 RP 的取值不同。当 VT1 送出的信号频率与某一路 LM567 的中心频率一致时,该 LM567 的⑧脚仍保持高电平。IC3~IC7 及 LED 共阴显示屏等组成扫描检测及显示器。IC4 为 555组成的 RS 触发器。当其②脚电压低于 1/3Vcc 时,③脚输出高电平;当其⑥脚电压高于 2/3Vcc 时,③脚输出低电平。IC3 为 8 选 1 双向模拟开关,根据地址线 C、B、A 上的数据不同,其公共端...
