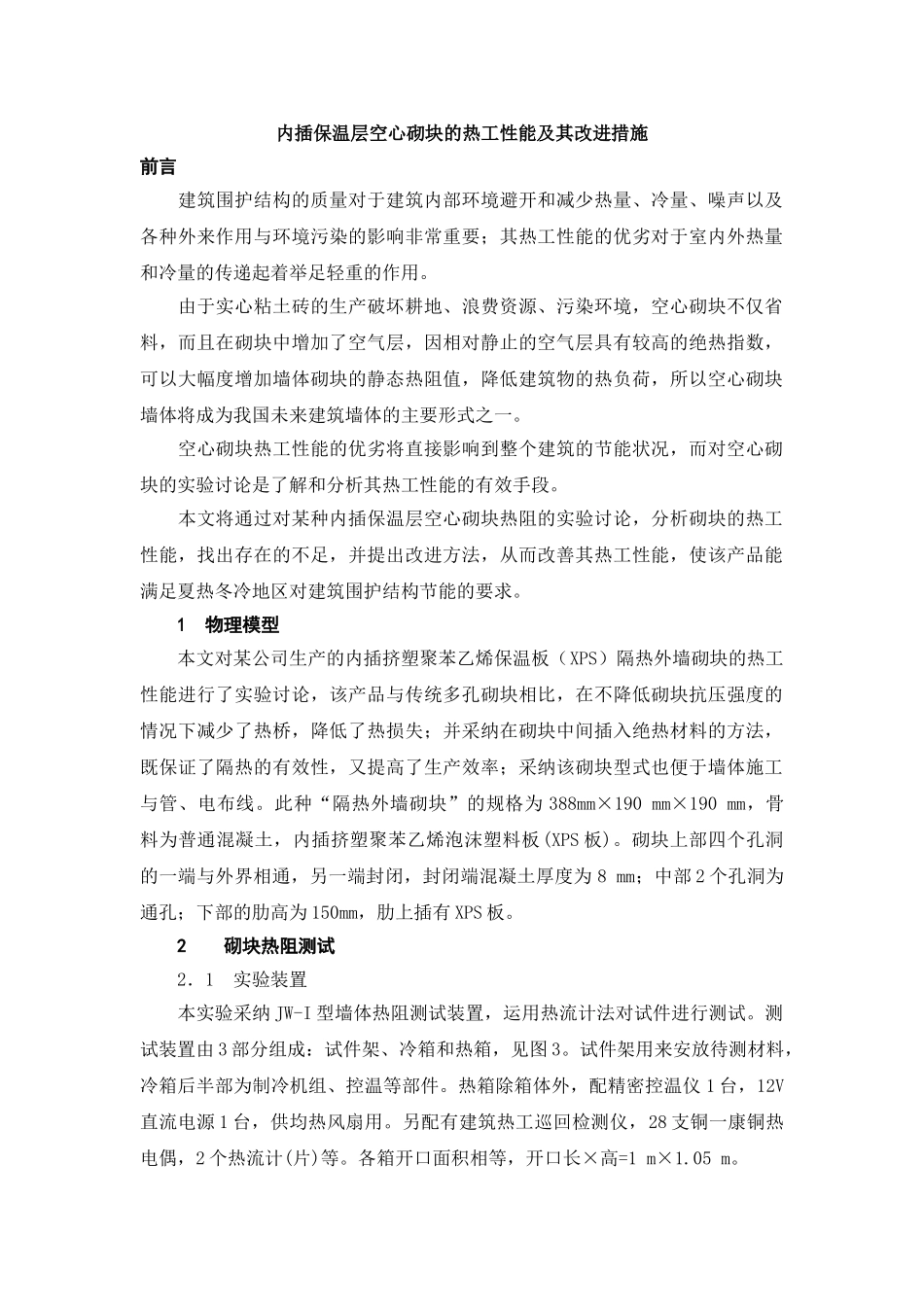

内插保温层空心砌块的热工性能及其改进措施前言 建筑围护结构的质量对于建筑内部环境避开和减少热量、冷量、噪声以及各种外来作用与环境污染的影响非常重要；其热工性能的优劣对于室内外热量和冷量的传递起着举足轻重的作用。 由于实心粘土砖的生产破坏耕地、浪费资源、污染环境，空心砌块不仅省料，而且在砌块中增加了空气层，因相对静止的空气层具有较高的绝热指数，可以大幅度增加墙体砌块的静态热阻值，降低建筑物的热负荷，所以空心砌块墙体将成为我国未来建筑墙体的主要形式之一。 空心砌块热工性能的优劣将直接影响到整个建筑的节能状况，而对空心砌块的实验讨论是了解和分析其热工性能的有效手段。 本文将通过对某种内插保温层空心砌块热阻的实验讨论，分析砌块的热工性能，找出存在的不足，并提出改进方法，从而改善其热工性能，使该产品能满足夏热冬冷地区对建筑围护结构节能的要求。 1 物理模型 本文对某公司生产的内插挤塑聚苯乙烯保温板（XPS）隔热外墙砌块的热工性能进行了实验讨论，该产品与传统多孔砌块相比，在不降低砌块抗压强度的情况下减少了热桥，降低了热损失；并采纳在砌块中间插入绝热材料的方法，既保证了隔热的有效性，又提高了生产效率；采纳该砌块型式也便于墙体施工与管、电布线。此种“隔热外墙砌块”的规格为 388mm×190 mm×190 mm，骨料为普通混凝土，内插挤塑聚苯乙烯泡沫塑料板(XPS 板)。砌块上部四个孔洞的一端与外界相通，另一端封闭，封闭端混凝土厚度为 8 mm；中部 2 个孔洞为通孔；下部的肋高为 150mm，肋上插有 XPS 板。 2 砌块热阻测试 2．1 实验装置 本实验采纳 JW-I 型墙体热阻测试装置，运用热流计法对试件进行测试。测试装置由 3 部分组成：试件架、冷箱和热箱，见图 3。试件架用来安放待测材料，冷箱后半部为制冷机组、控温等部件。热箱除箱体外，配精密控温仪 1 台，12V直流电源 1 台，供均热风扇用。另配有建筑热工巡回检测仪，28 支铜一康铜热电偶，2 个热流计(片)等。各箱开口面积相等，开口长×高=1 m×1.05 m。 2．2 墙体试件 砌块的砌筑砂浆为水泥砂浆，其平均厚度为 8 mm，墙体试件的上端用 60 mm 高的 XPS 绝热层填充上部多余空间。墙的厚度为 212 mm，墙两面水泥砂浆抹灰层厚度为：热面 10mm、冷面 12 mm。箱体四周自带有密封措施，同时再在边框外用透明胶带密封，尽可能地减少漏风。 2．3 测试条件 利用热箱加热和冷箱冷却使墙...
