内部图纸会审记录-PM-0806

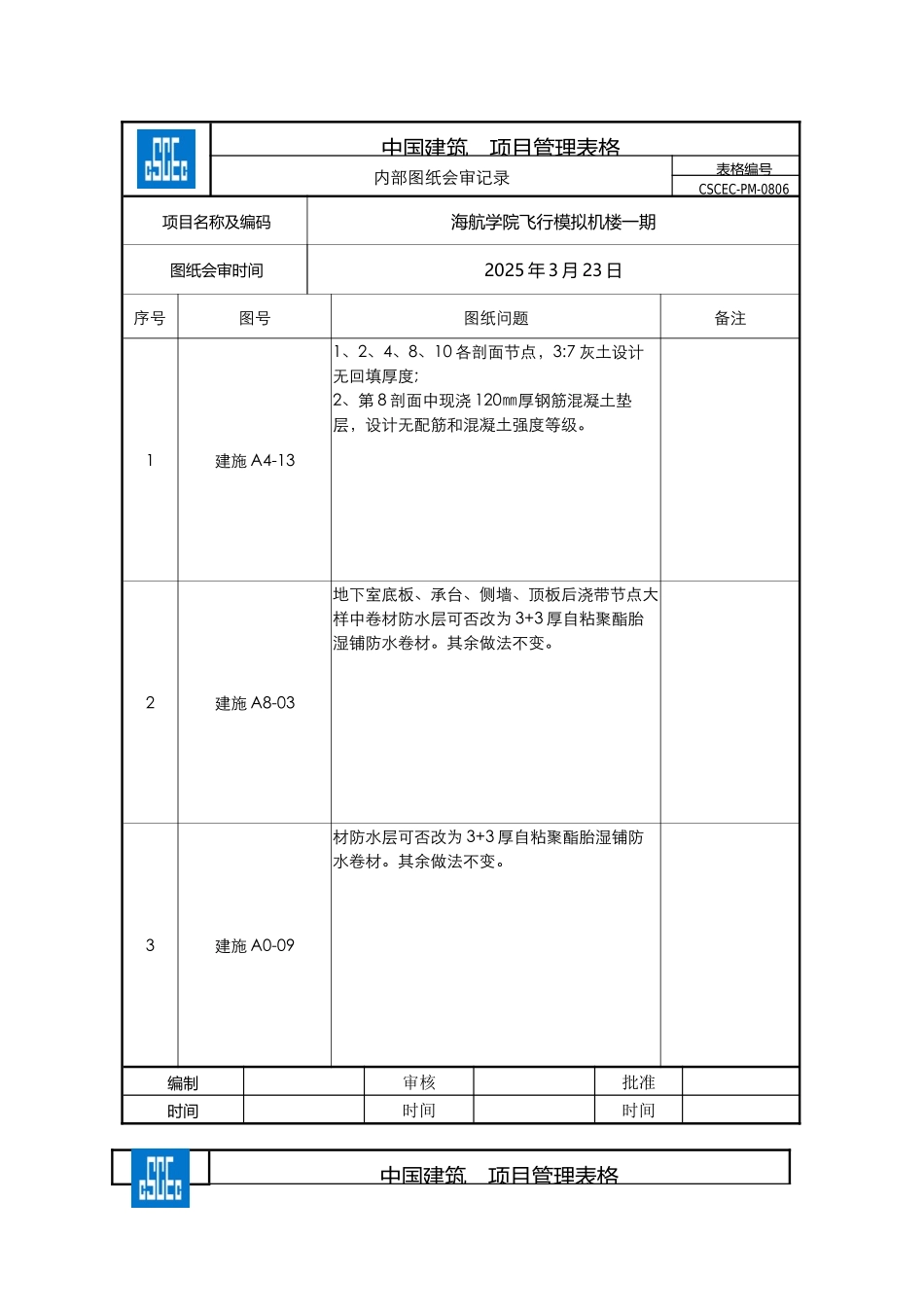

中国建筑项目管理表格内部图纸会审记录表格编号CSCEC-PM-0806项目名称及编码海航学院飞行模拟机楼一期图纸会审时间2025 年 3 月 23 日序号图号图纸问题备注1建施 A4-131、2、4、8、10 各剖面节点，3:7 灰土设计无回填厚度;2、第 8 剖面中现浇 120㎜厚钢筋混凝土垫层，设计无配筋和混凝土强度等级。2建施 A8-03地下室底板、承台、侧墙、顶板后浇带节点大样中卷材防水层可否改为 3+3 厚自粘聚酯胎湿铺防水卷材。其余做法不变。3建施 A0-09材防水层可否改为 3+3 厚自粘聚酯胎湿铺防水卷材。其余做法不变。编制审核批准时间时间时间中国建筑项目管理表格内部图纸会审记录表格编号CSCEC-PM-0806项目名称及编码海航学院飞行模拟机楼一期图纸会审时间2025 年 3 月 23 日序号图号图纸问题备注1结施-01第九项第 2 条：桩承台、筏板混凝土抗渗等级设计为 P6。建施-A8-03 节点图设计为 P8。请设计明确。2结施-021、钢筋接头形式第 1 条，受力钢筋直径≥20mm 采纳机械连接，可否改为钢筋直径≥16mm 采纳机械连接。2、填充墙预埋插筋、圈梁、过梁、构造柱预埋钢筋，改为植筋，幕墙预埋件改为后植埋件。3、由于本工程门、窗洞口设计尺寸较大，并且多为钢制防火门和铝合金门窗，墙体为加气混凝土砌块，是否应增加门、窗钢筋混凝土框柱。3结施-04设计图中：设计有模拟机平台桩基图，无模拟机基础桩设计说明，是否按图中抗压桩施工，需明确。4结施-051、桩表：桩长设计为预估桩长，桩顶标高为预估标高，需明确。2、抗拔桩是否仅用于-6.0m、-5.4m 部位，是否包括-3.6m1#、2#管廊部分，需明确。5结施-071-1 剖面标示基础底板标高为-6.4m、-3.6m，建施为 3.5m，图例结施底板标高为-6.0m，需明确。6结施-082-2 剖面标示基础底板标高-5.4m，管廊-3.4m，建施为-3.0m。需明确。7结施-A01、A02结施 A01、A02 与建施 A2-01 核对，1#、2#管沟地下剪力墙至 1-18 轴，结施 A01 图中 1#、2#管沟图示剪力墙宽300mm 至 1-15 轴，在结施 A02 图 1-15~1-18 轴无此墙图示。编制审核批准时间时间时间中国建筑项目管理表格内部图纸会审记录表格编号CSCEC-PM-0806项目名称及编码海航学院飞行模拟机楼一期图纸会审时间2025 年 3 月 23 日序号图号图纸问题备注8结施 A-07图中 KZ-1C、KZ-1D、KZ-11、KZ-11A 剖面图，应增加 1 个箍筋。9结施-01结构总说明：挡土墙外 500 范围内可以采纳 2:8 灰土回填，可否改为挡土墙外全部...
