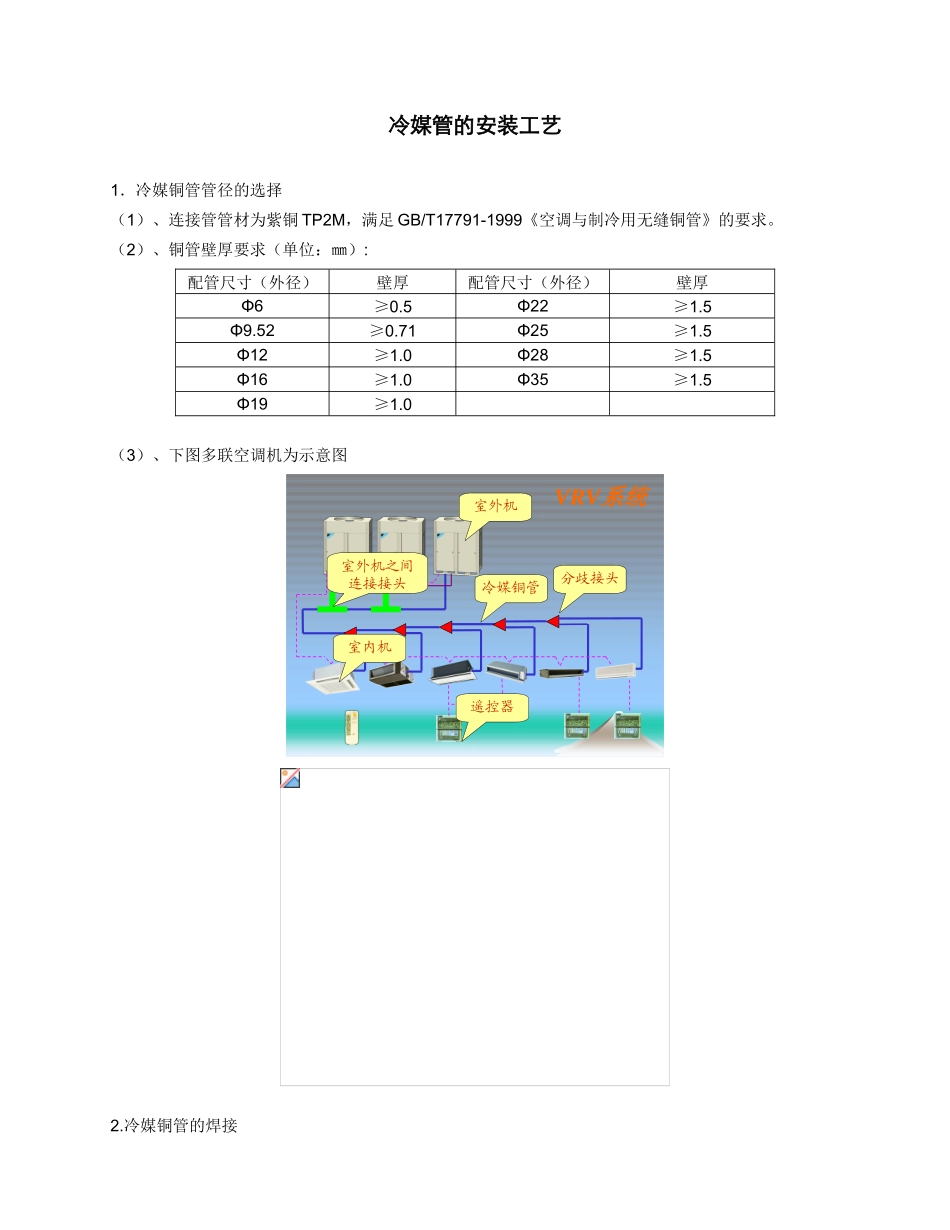

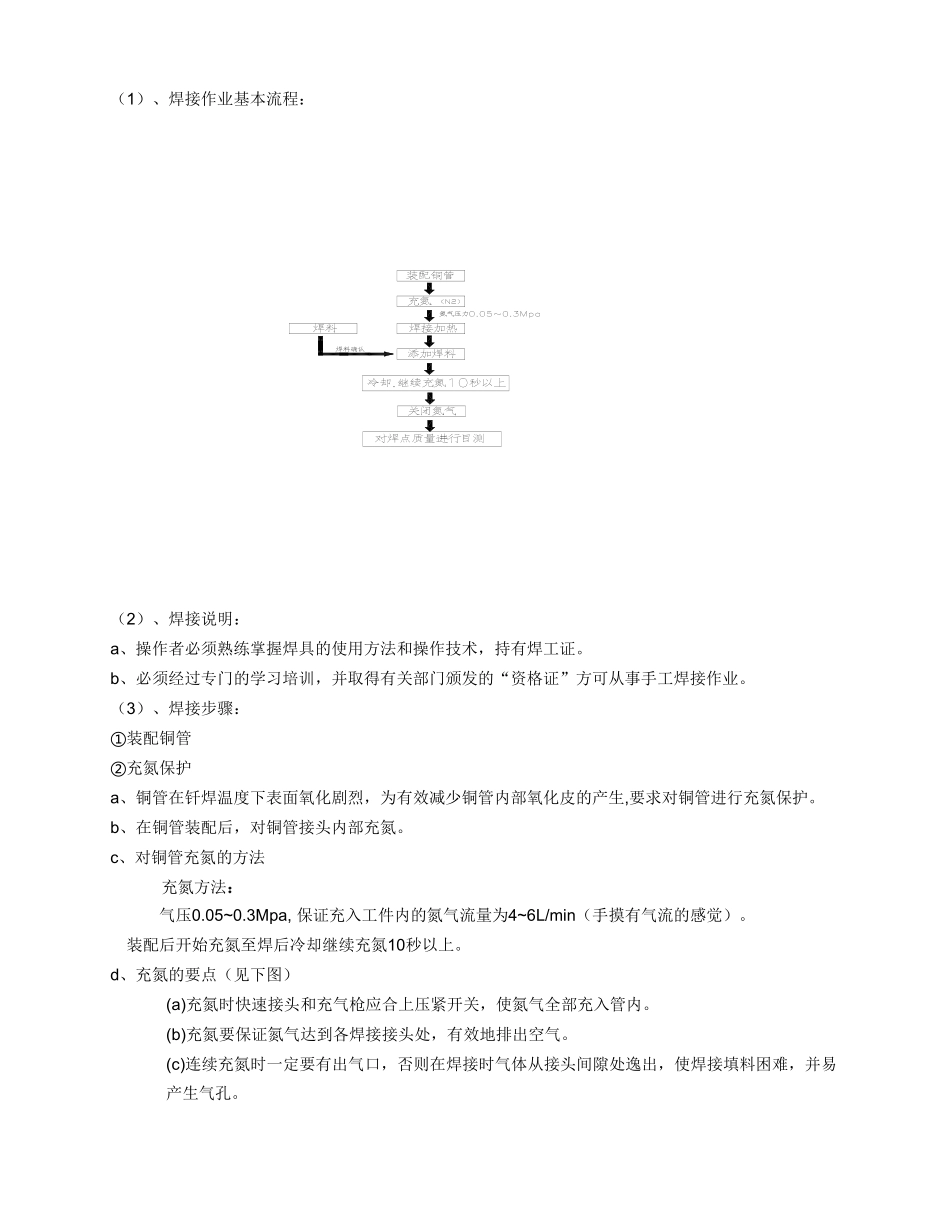

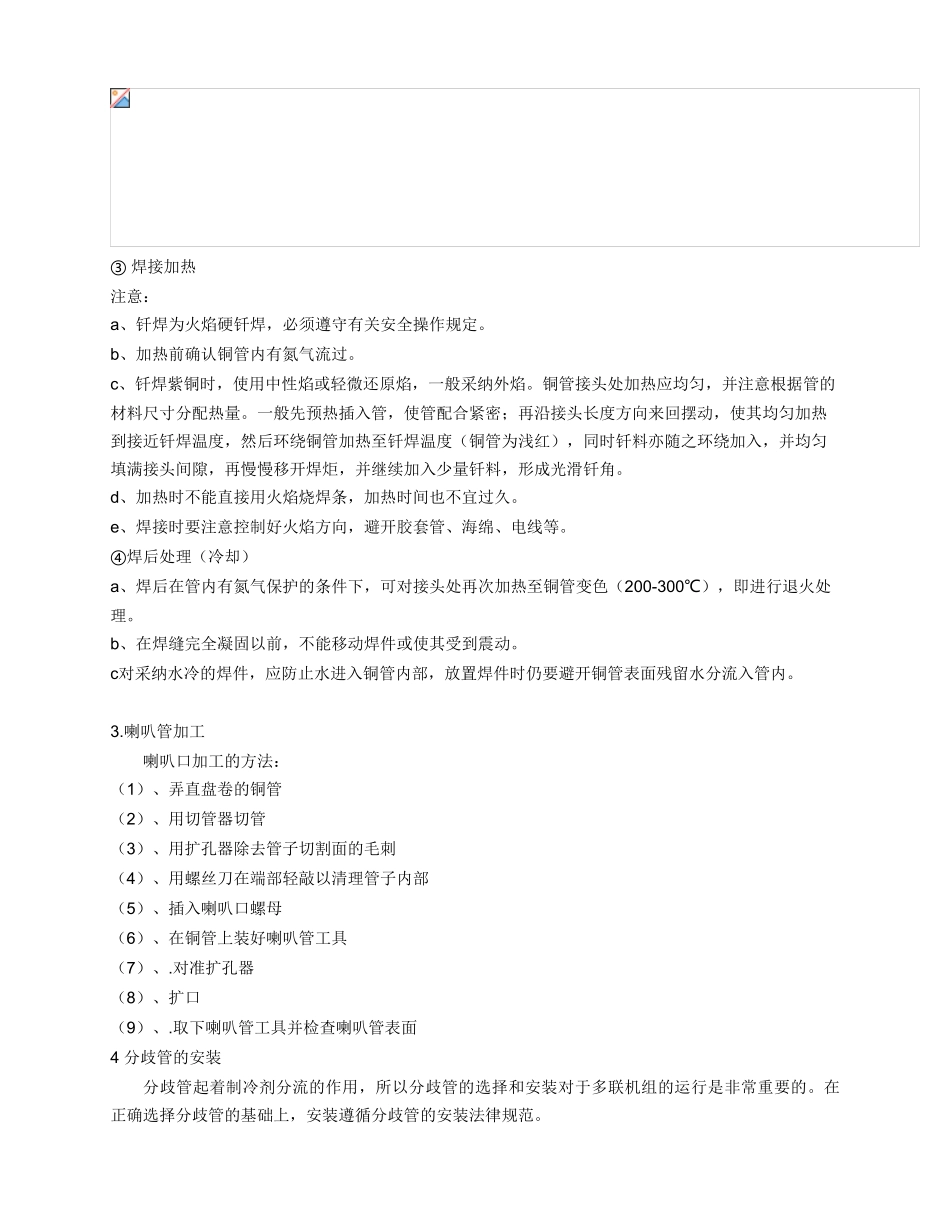

冷媒管的安装工艺1．冷媒铜管管径的选择（1）、连接管管材为紫铜 TP2M，满足 GB/T17791-1999《空调与制冷用无缝铜管》的要求。（2）、铜管壁厚要求（单位：㎜）:配管尺寸（外径）壁厚配管尺寸（外径）壁厚Φ6≥0.5Φ22≥1.5Φ9.52≥0.71Φ25≥1.5Φ12≥1.0Φ28≥1.5Φ16≥1.0Φ35≥1.5Φ19≥1.0（3）、下图多联空调机为示意图VRV系统分歧接头冷媒铜管遥控器室外机之间连接接头室内机室外机2.冷媒铜管的焊接（1）、焊接作业基本流程：（2）、焊接说明：a、操作者必须熟练掌握焊具的使用方法和操作技术，持有焊工证。b、必须经过专门的学习培训，并取得有关部门颁发的“资格证”方可从事手工焊接作业。（3）、焊接步骤：①装配铜管②充氮保护a、铜管在钎焊温度下表面氧化剧烈，为有效减少铜管内部氧化皮的产生,要求对铜管进行充氮保护。b、在铜管装配后，对铜管接头内部充氮。c、对铜管充氮的方法充氮方法：气压0.05~0.3Mpa, 保证充入工件内的氮气流量为4~6L/min（手摸有气流的感觉）。装配后开始充氮至焊后冷却继续充氮10秒以上。d、充氮的要点（见下图）(a)充氮时快速接头和充气枪应合上压紧开关，使氮气全部充入管内。(b)充氮要保证氮气达到各焊接接头处，有效地排出空气。(c)连续充氮时一定要有出气口，否则在焊接时气体从接头间隙处逸出，使焊接填料困难，并易产生气孔。③ 焊接加热注意：a、钎焊为火焰硬钎焊，必须遵守有关安全操作规定。b、加热前确认铜管内有氮气流过。c、钎焊紫铜时，使用中性焰或轻微还原焰，一般采纳外焰。铜管接头处加热应均匀，并注意根据管的材料尺寸分配热量。一般先预热插入管，使管配合紧密；再沿接头长度方向来回摆动，使其均匀加热到接近钎焊温度，然后环绕铜管加热至钎焊温度（铜管为浅红），同时钎料亦随之环绕加入，并均匀填满接头间隙，再慢慢移开焊炬，并继续加入少量钎料，形成光滑钎角。d、加热时不能直接用火焰烧焊条，加热时间也不宜过久。e、焊接时要注意控制好火焰方向，避开胶套管、海绵、电线等。④焊后处理（冷却）a、焊后在管内有氮气保护的条件下，可对接头处再次加热至铜管变色（200-300℃），即进行退火处理。b、在焊缝完全凝固以前，不能移动焊件或使其受到震动。c对采纳水冷的焊件，应防止水进入铜管内部，放置焊件时仍要避开铜管表面残留水分流入管内。3.喇叭管加工喇叭口加工的方法：（1）、弄直盘卷的铜管（2）、用切管器切管（3）、用扩孔器除去管子切割面的毛刺（4）、用螺丝刀在端...
