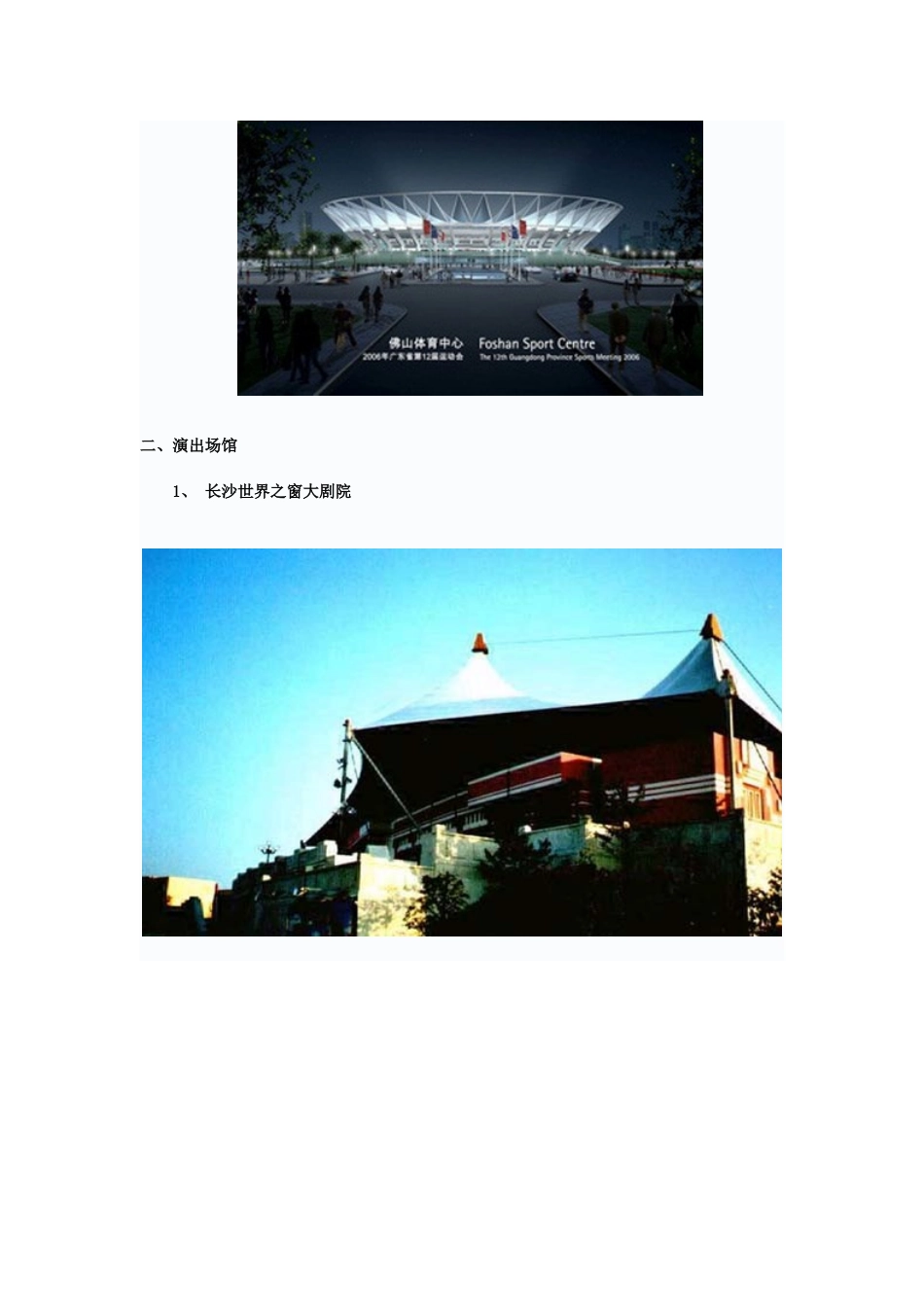

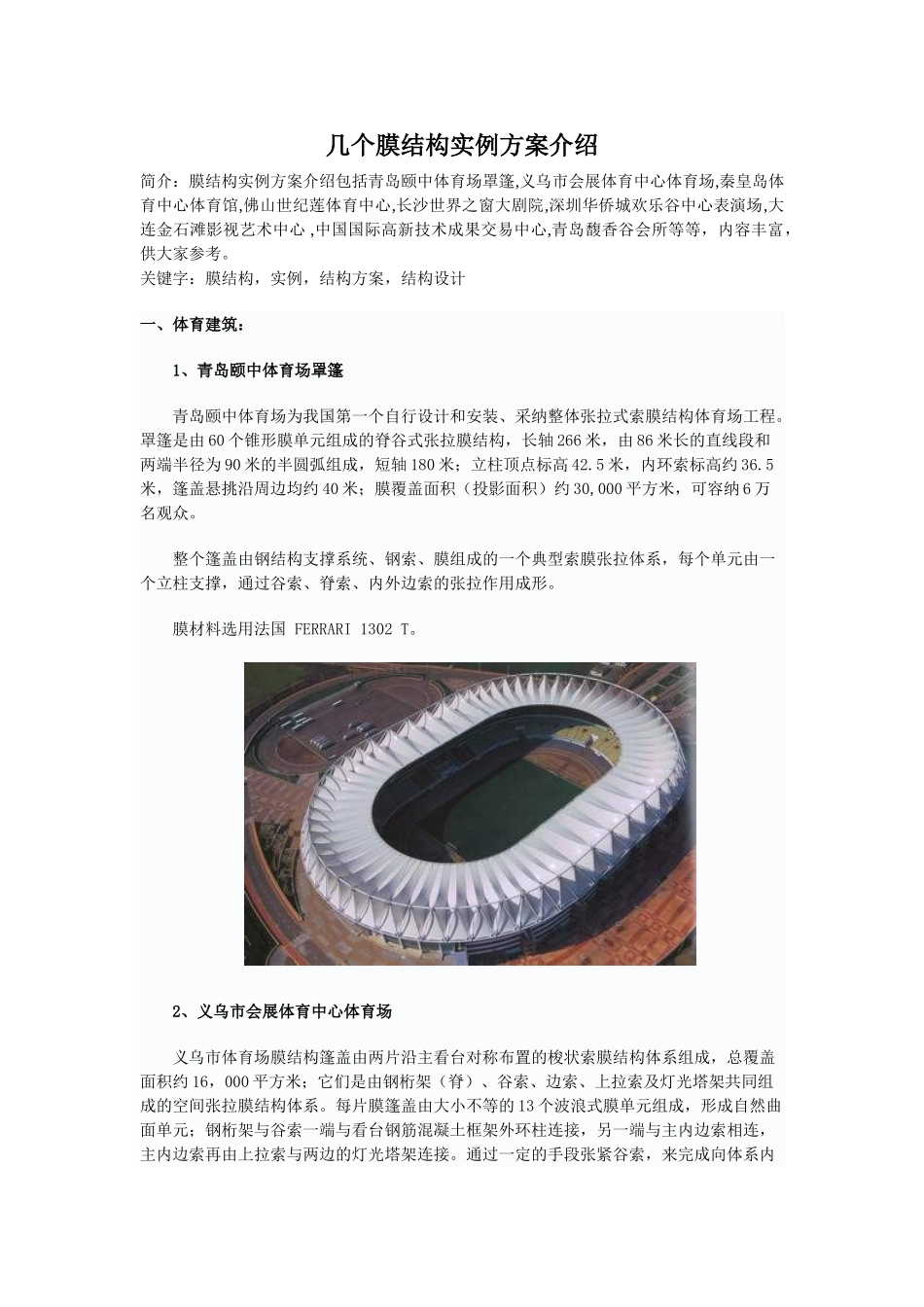

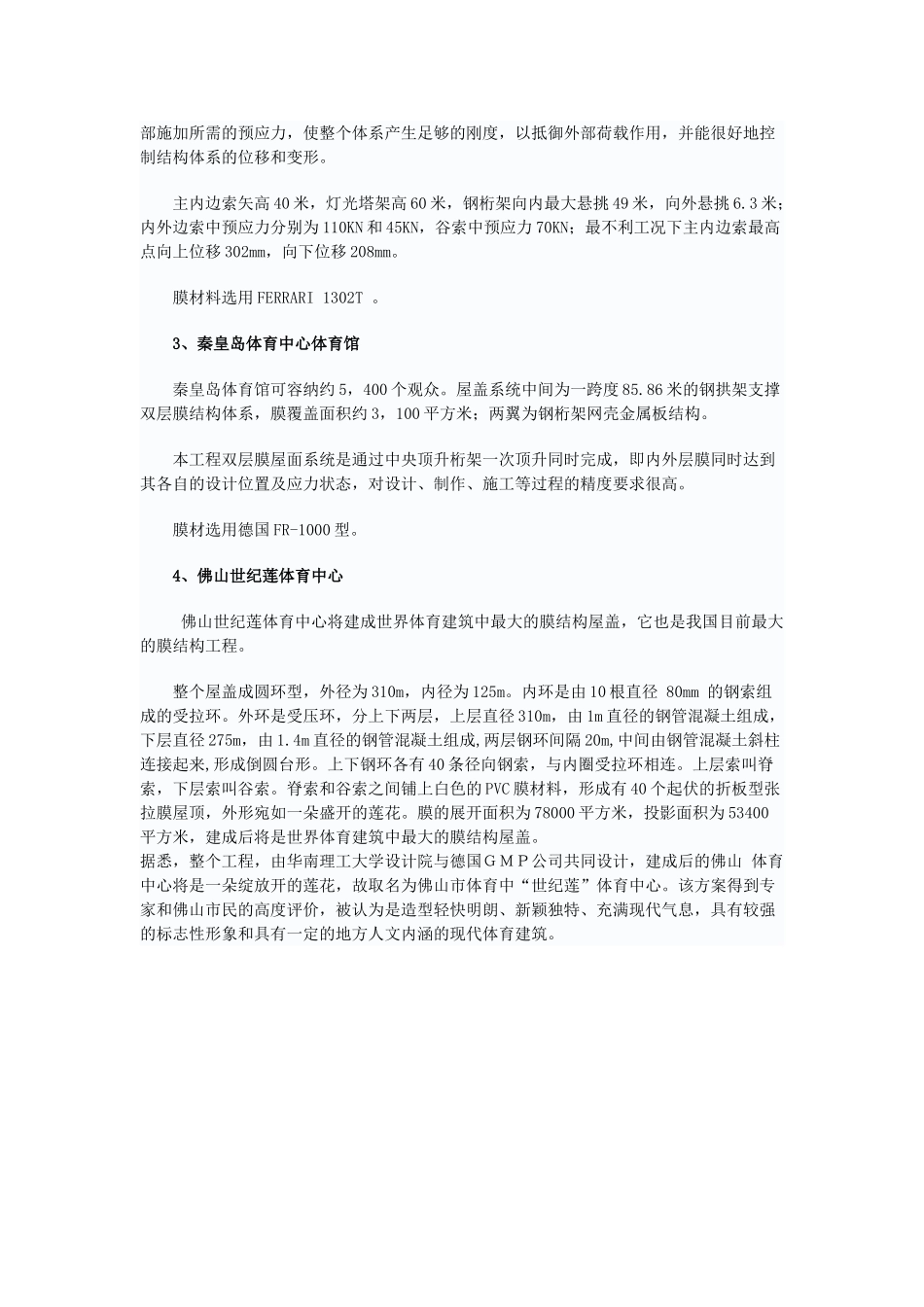

几个膜结构实例方案介绍简介：膜结构实例方案介绍包括青岛颐中体育场罩篷,义乌市会展体育中心体育场,秦皇岛体育中心体育馆,佛山世纪莲体育中心,长沙世界之窗大剧院,深圳华侨城欢乐谷中心表演场,大连金石滩影视艺术中心 ,中国国际高新技术成果交易中心,青岛馥香谷会所等等，内容丰富，供大家参考。 关键字：膜结构，实例，结构方案，结构设计一、体育建筑： 1、青岛颐中体育场罩篷 青岛颐中体育场为我国第一个自行设计和安装、采纳整体张拉式索膜结构体育场工程。罩篷是由 60 个锥形膜单元组成的脊谷式张拉膜结构，长轴 266 米，由 86 米长的直线段和两端半径为 90 米的半圆弧组成，短轴 180 米；立柱顶点标高 42.5 米，内环索标高约 36.5米，篷盖悬挑沿周边均约 40 米；膜覆盖面积（投影面积）约 30,000 平方米，可容纳 6 万名观众。 整个篷盖由钢结构支撑系统、钢索、膜组成的一个典型索膜张拉体系，每个单元由一个立柱支撑，通过谷索、脊索、内外边索的张拉作用成形。 膜材料选用法国 FERRARI 1302 T。 2、义乌市会展体育中心体育场 义乌市体育场膜结构篷盖由两片沿主看台对称布置的梭状索膜结构体系组成，总覆盖面积约 16，000 平方米；它们是由钢桁架（脊）、谷索、边索、上拉索及灯光塔架共同组成的空间张拉膜结构体系。每片膜篷盖由大小不等的 13 个波浪式膜单元组成，形成自然曲面单元；钢桁架与谷索一端与看台钢筋混凝土框架外环柱连接，另一端与主内边索相连，主内边索再由上拉索与两边的灯光塔架连接。通过一定的手段张紧谷索，来完成向体系内部施加所需的预应力，使整个体系产生足够的刚度，以抵御外部荷载作用，并能很好地控制结构体系的位移和变形。 主内边索矢高 40 米，灯光塔架高 60 米，钢桁架向内最大悬挑 49 米，向外悬挑 6.3 米；内外边索中预应力分别为 110KN 和 45KN，谷索中预应力 70KN；最不利工况下主内边索最高点向上位移 302mm，向下位移 208mm。 膜材料选用 FERRARI 1302T 。 3、秦皇岛体育中心体育馆 秦皇岛体育馆可容纳约 5，400 个观众。屋盖系统中间为一跨度 85.86 米的钢拱架支撑双层膜结构体系，膜覆盖面积约 3，100 平方米；两翼为钢桁架网壳金属板结构。 本工程双层膜屋面系统是通过中央顶升桁架一次顶升同时完成，即内外层膜同时达到其各自的设计位置及应力状态，对设计、制作、施工等过程的精度要求很高。 膜材选用德国 FR-1000 型。 4...
