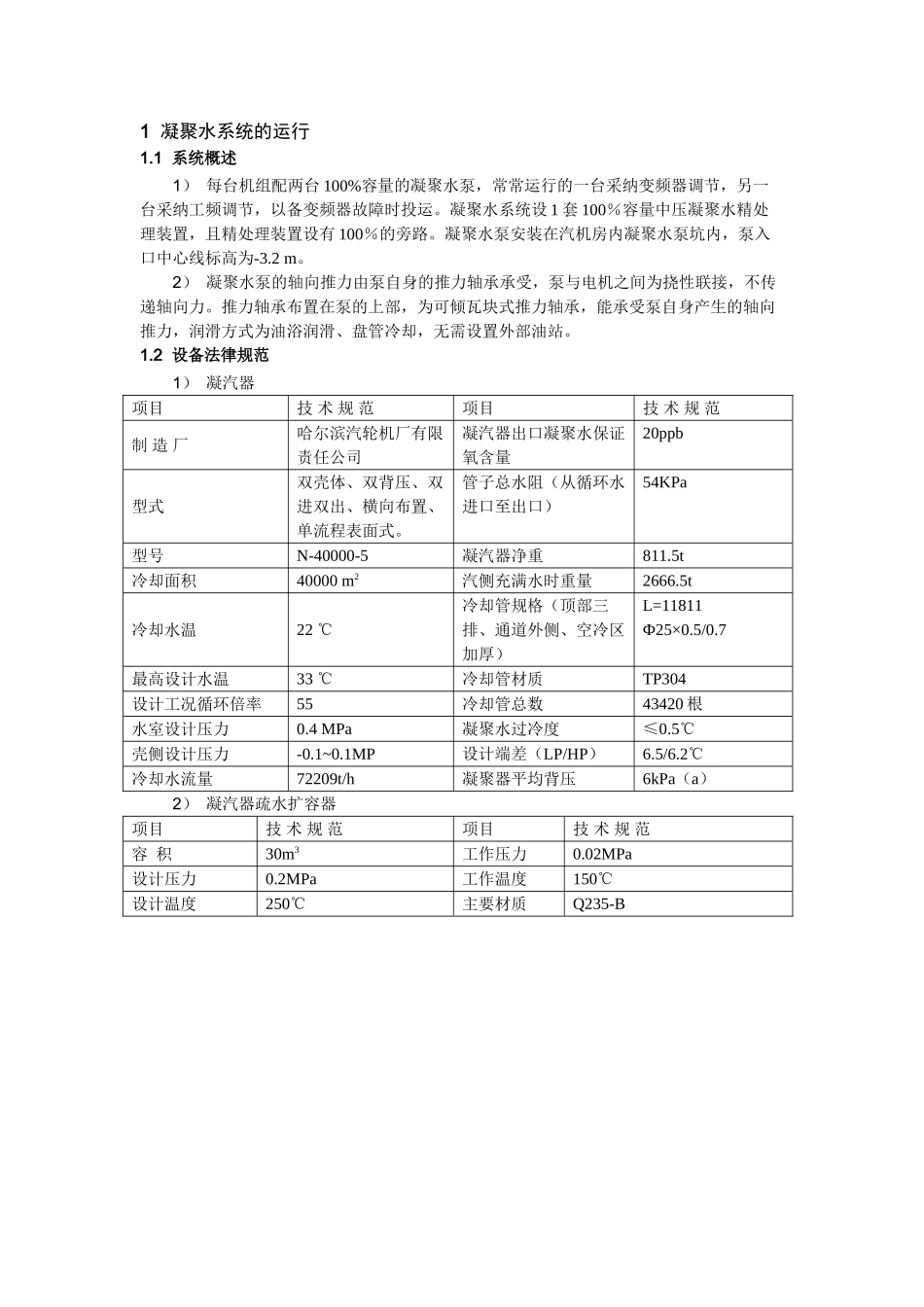

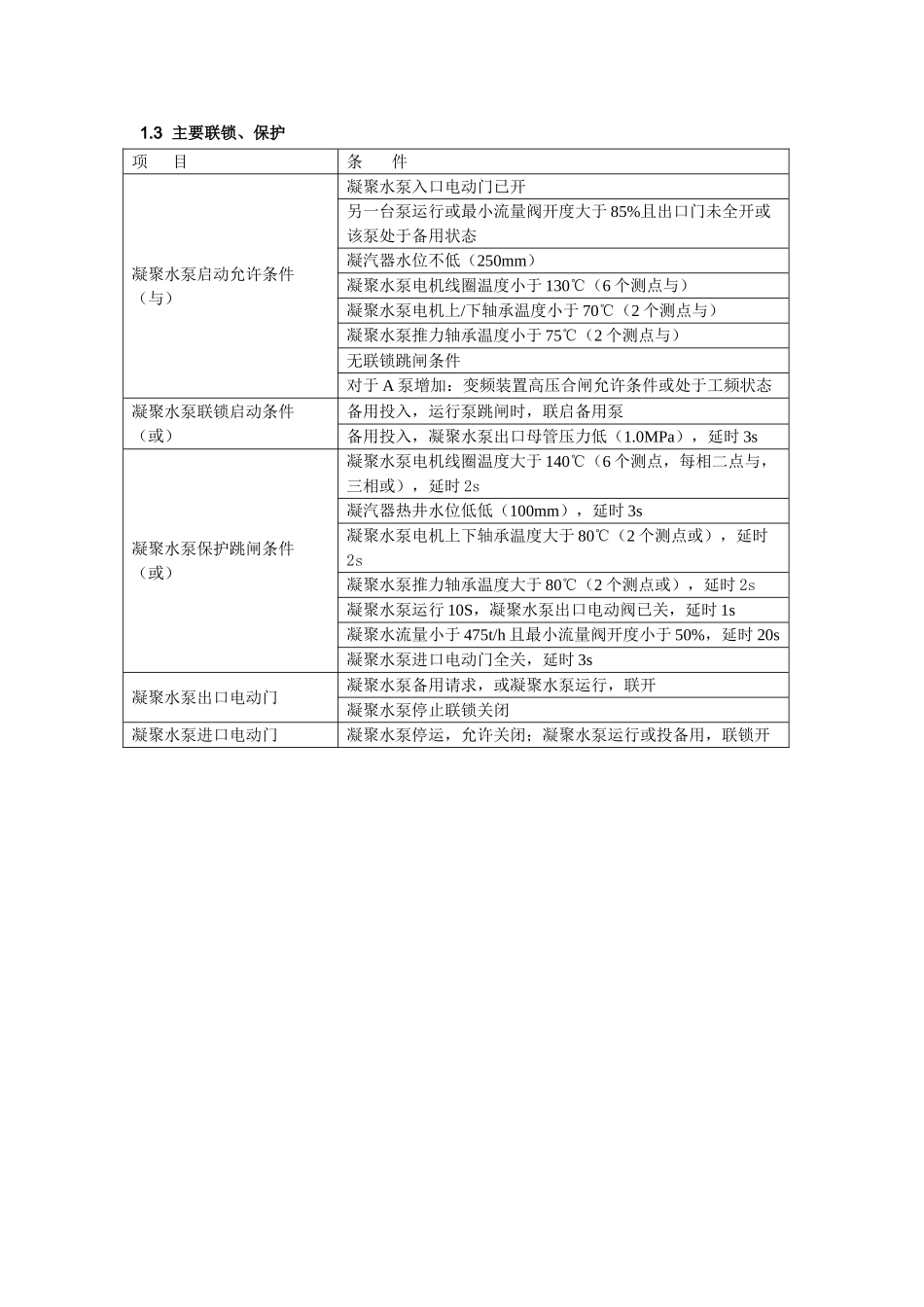

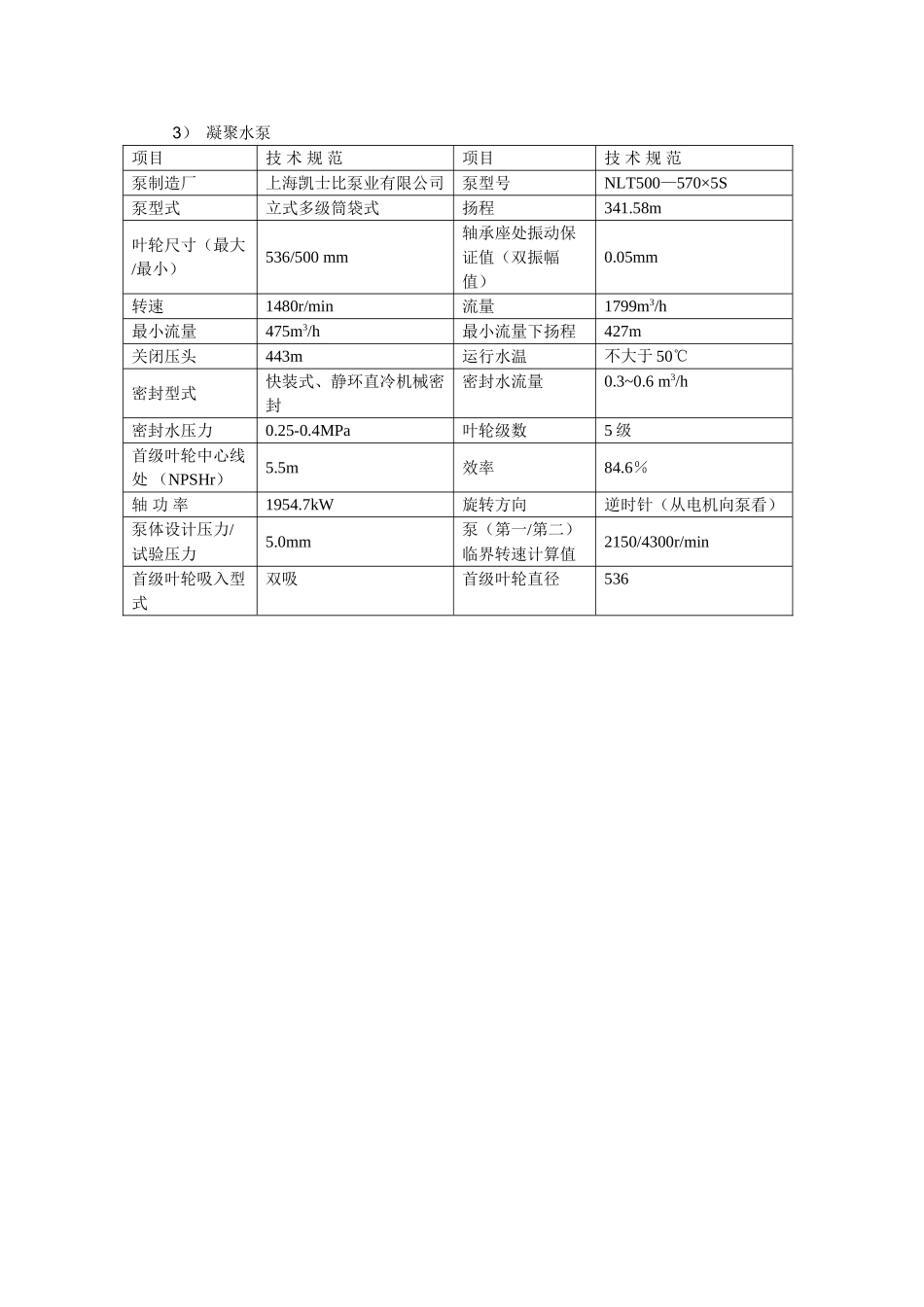

1 凝聚水系统的运行1.1 系统概述1） 每台机组配两台 100%容量的凝聚水泵，常常运行的一台采纳变频器调节，另一台采纳工频调节，以备变频器故障时投运。凝聚水系统设 1 套 100％容量中压凝聚水精处理装置，且精处理装置设有 100％的旁路。凝聚水泵安装在汽机房内凝聚水泵坑内，泵入口中心线标高为-3.2 m。2） 凝聚水泵的轴向推力由泵自身的推力轴承承受，泵与电机之间为挠性联接，不传递轴向力。推力轴承布置在泵的上部，为可倾瓦块式推力轴承，能承受泵自身产生的轴向推力，润滑方式为油浴润滑、盘管冷却，无需设置外部油站。1.2 设备法律规范1） 凝汽器项目技 术 规 范项目技 术 规 范制 造 厂哈尔滨汽轮机厂有限责任公司凝汽器出口凝聚水保证氧含量20ppb型式双壳体、双背压、双进双出、横向布置、单流程表面式。管子总水阻（从循环水进口至出口）54KPa型号N-40000-5凝汽器净重811.5t冷却面积40000 m2汽侧充满水时重量2666.5t冷却水温22 ℃冷却管规格（顶部三排、通道外侧、空冷区加厚）L=11811Ф25×0.5/0.7最高设计水温33 ℃冷却管材质TP304 设计工况循环倍率55冷却管总数43420 根水室设计压力0.4 MPa凝聚水过冷度≤0.5℃壳侧设计压力-0.1~0.1MP设计端差（LP/HP）6.5/6.2℃冷却水流量72209t/h凝聚器平均背压6kPa（a）2） 凝汽器疏水扩容器项目技 术 规 范项目技 术 规 范容 积30m3工作压力0.02MPa设计压力0.2MPa工作温度150℃设计温度250℃主要材质Q235-B3） 凝聚水泵项目技 术 规 范项目技 术 规 范泵制造厂 上海凯士比泵业有限公司泵型号NLT500—570×5S泵型式立式多级筒袋式扬程341.58m叶轮尺寸（最大/最小）536/500 mm轴承座处振动保证值（双振幅值）0.05mm转速1480r/min流量1799m3/h最小流量475m3/h最小流量下扬程427m关闭压头443m运行水温不大于 50℃密封型式快装式、静环直冷机械密封密封水流量0.3~0.6 m3/h密封水压力0.25-0.4MPa叶轮级数5 级首级叶轮中心线处 （NPSHr）5.5m效率84.6％轴 功 率1954.7kW旋转方向逆时针（从电机向泵看）泵体设计压力/试验压力5.0mm泵（第一/第二）临界转速计算值2150/4300r/min首级叶轮吸入型式双吸首级叶轮直径5361.3 主要联锁、保护项 目条 件凝聚水泵启动允许条件（与）凝聚水泵入口电动门已开另一台泵运行或最小流量阀开度大于 85%且出口门未全开或该泵处于备用状态凝汽器水位不低（250mm）凝聚水泵电机线圈温度小于 130℃（6 个测点与）凝聚...
