出版大厦任务书

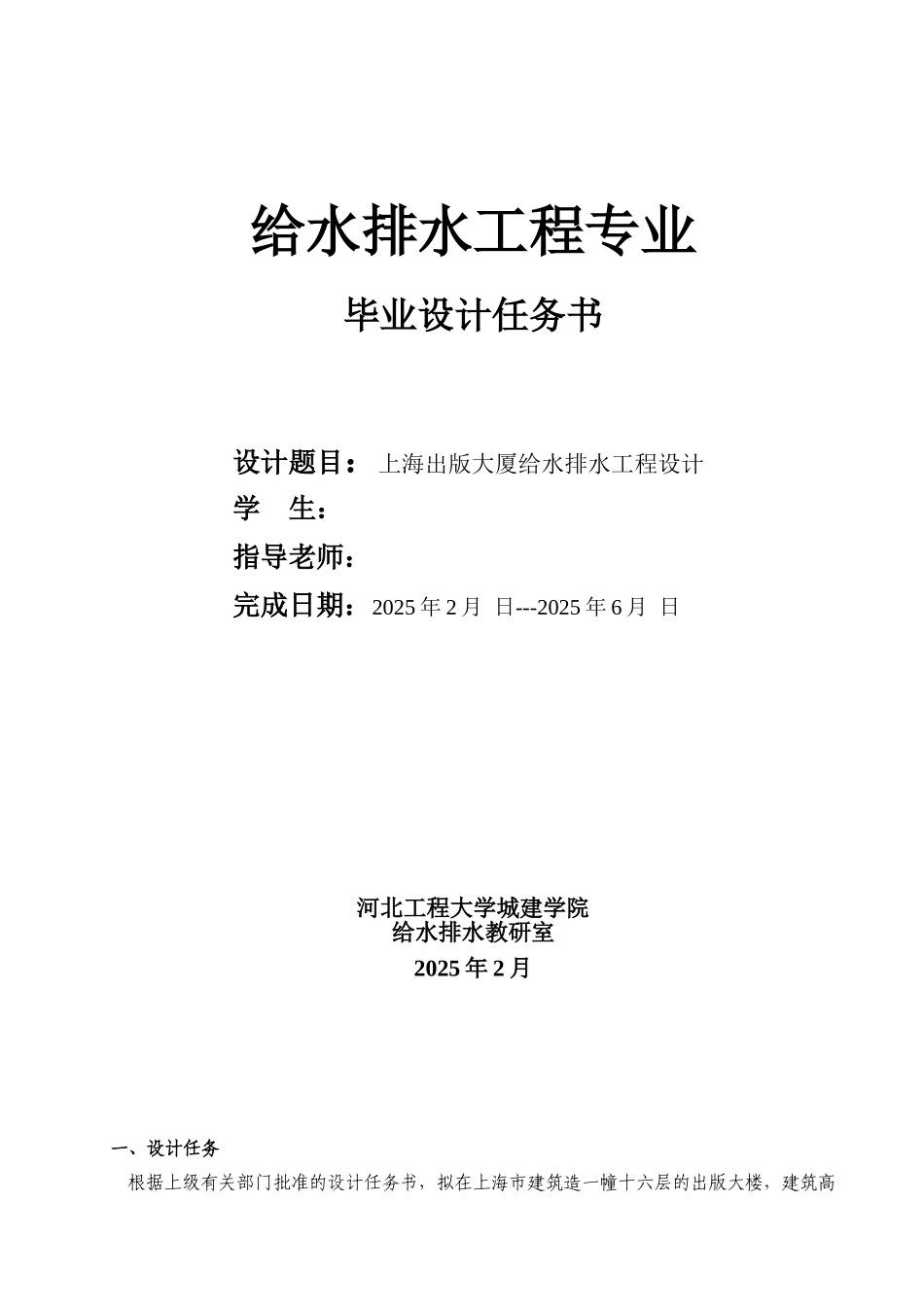

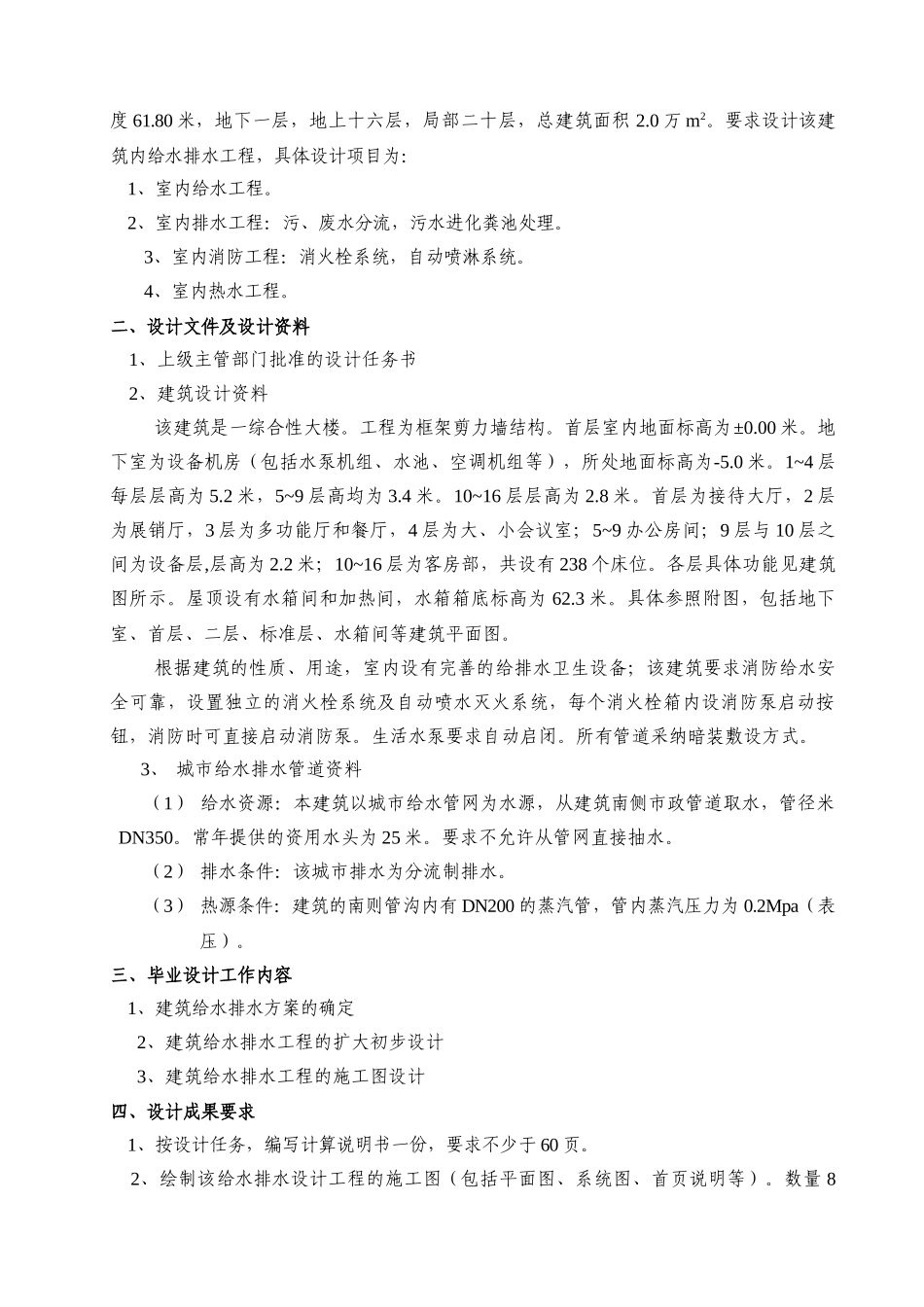

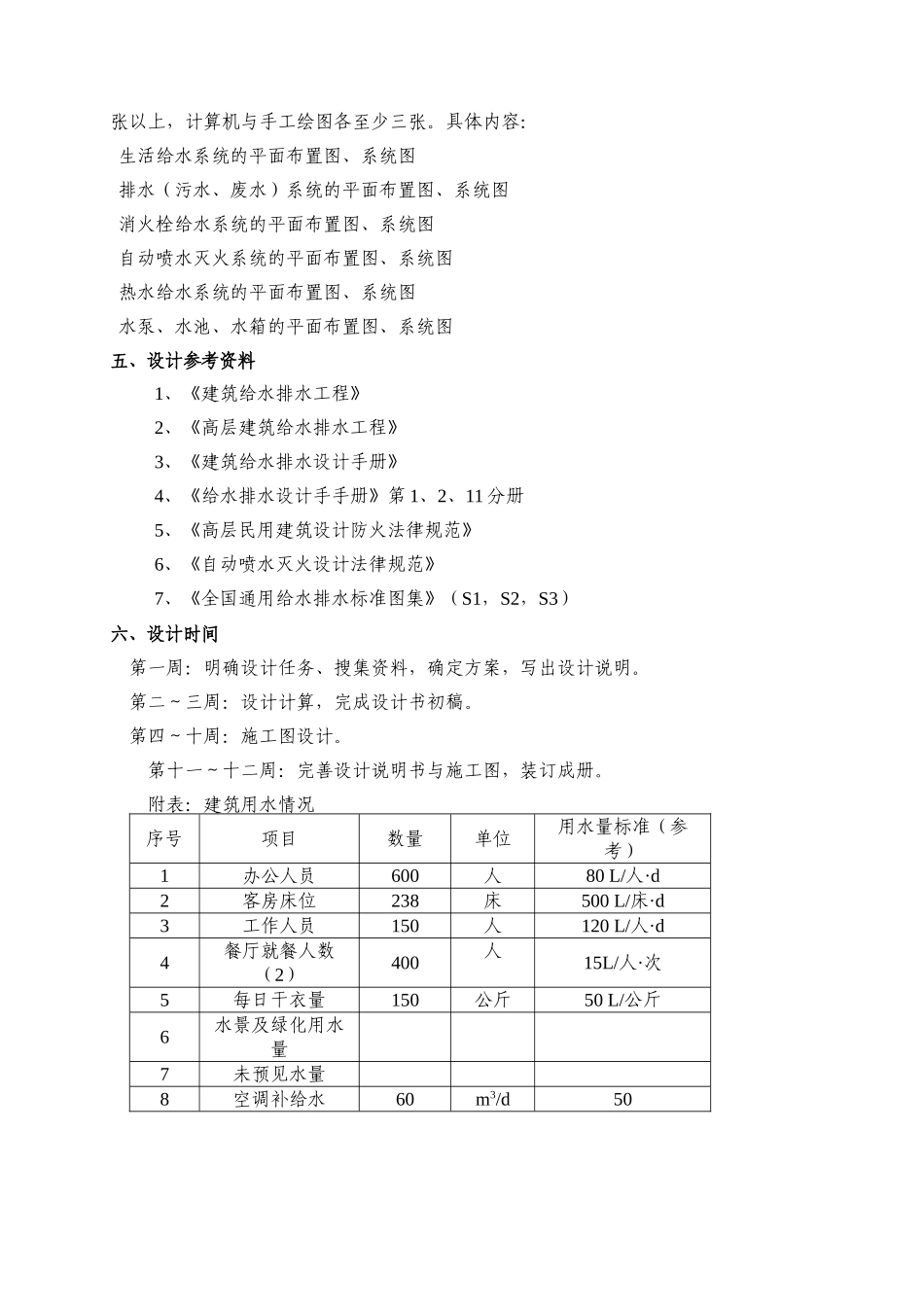

给水排水工程专业毕业设计任务书设计题目：上海出版大厦给水排水工程设计学 生：指导老师： 完成日期：2025 年 2 月 日---2025 年 6 月 日河北工程大学城建学院给水排水教研室2025 年 2 月一、设计任务 根据上级有关部门批准的设计任务书，拟在上海市建筑造一幢十六层的出版大楼，建筑高度 61.80 米，地下一层，地上十六层，局部二十层，总建筑面积 2.0 万 m2。要求设计该建筑内给水排水工程，具体设计项目为： 1、室内给水工程。 2、室内排水工程：污、废水分流，污水进化粪池处理。3、室内消防工程：消火栓系统，自动喷淋系统。4、室内热水工程。二、设计文件及设计资料 1、上级主管部门批准的设计任务书 2、建筑设计资料该建筑是一综合性大楼。工程为框架剪力墙结构。首层室内地面标高为±0.00 米。地下室为设备机房（包括水泵机组、水池、空调机组等），所处地面标高为-5.0 米。1~4 层每层层高为 5.2 米，5~9 层高均为 3.4 米。10~16 层层高为 2.8 米。首层为接待大厅，2 层为展销厅，3 层为多功能厅和餐厅，4 层为大、小会议室；5~9 办公房间；9 层与 10 层之间为设备层,层高为 2.2 米；10~16 层为客房部，共设有 238 个床位。各层具体功能见建筑图所示。屋顶设有水箱间和加热间，水箱箱底标高为 62.3 米。具体参照附图，包括地下室、首层、二层、标准层、水箱间等建筑平面图。根据建筑的性质、用途，室内设有完善的给排水卫生设备；该建筑要求消防给水安全可靠，设置独立的消火栓系统及自动喷水灭火系统，每个消火栓箱内设消防泵启动按钮，消防时可直接启动消防泵。生活水泵要求自动启闭。所有管道采纳暗装敷设方式。3、 城市给水排水管道资料（1） 给水资源：本建筑以城市给水管网为水源，从建筑南侧市政管道取水，管径米DN350。常年提供的资用水头为 25 米。要求不允许从管网直接抽水。 （2） 排水条件：该城市排水为分流制排水。（3） 热源条件：建筑的南则管沟内有 DN200 的蒸汽管，管内蒸汽压力为 0.2Mpa（表压）。三、毕业设计工作内容 1、建筑给水排水方案的确定 2、建筑给水排水工程的扩大初步设计 3、建筑给水排水工程的施工图设计四、设计成果要求 1、按设计任务，编写计算说明书一份，要求不少于 60 页。 2、绘制该给水排水设计工程的施工图（包括平面图、系统图、首页说明等）。数量 8张以上，计算机与手工绘图各至少三张。具体内容：生活给水系统的平面布置...
