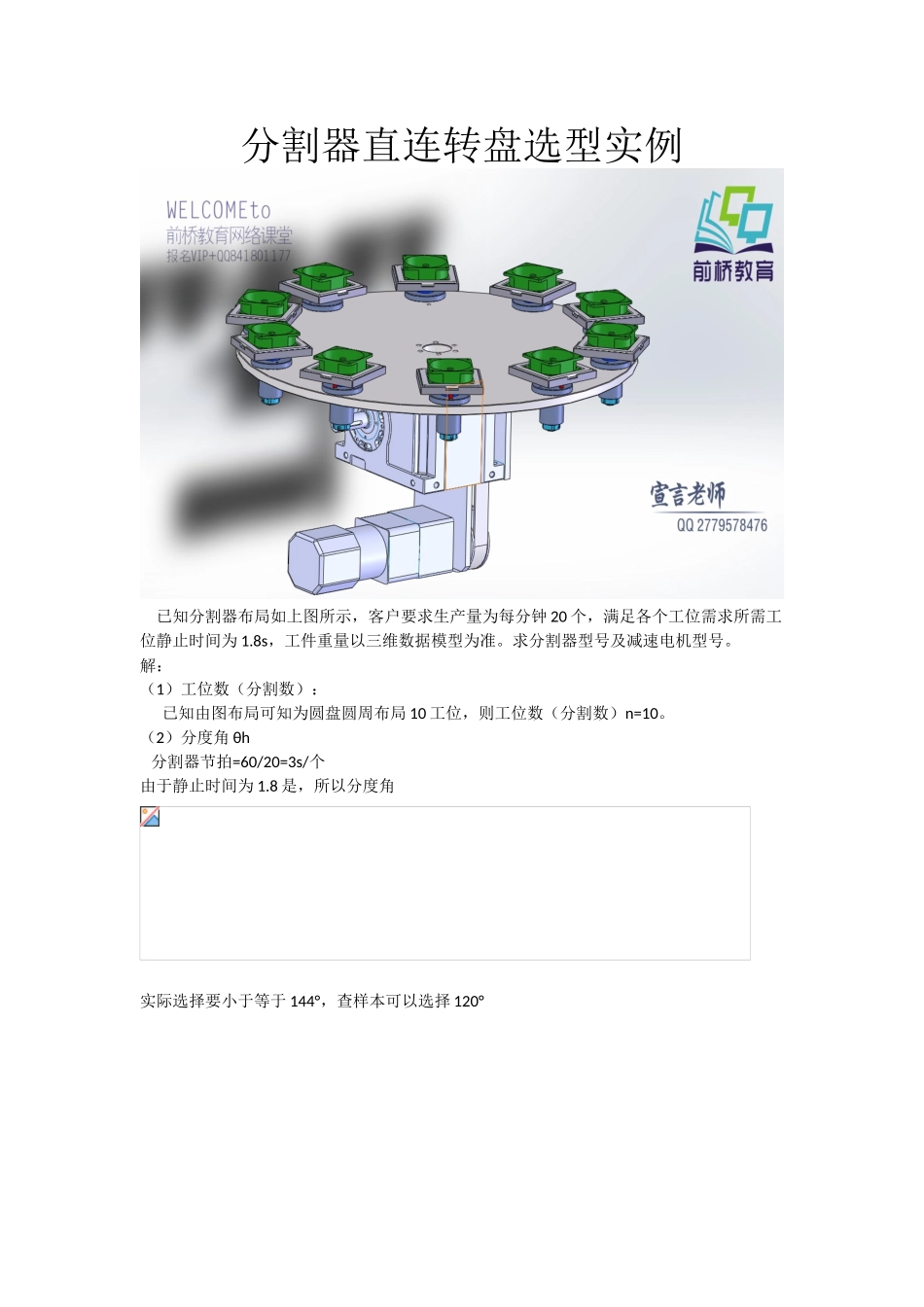

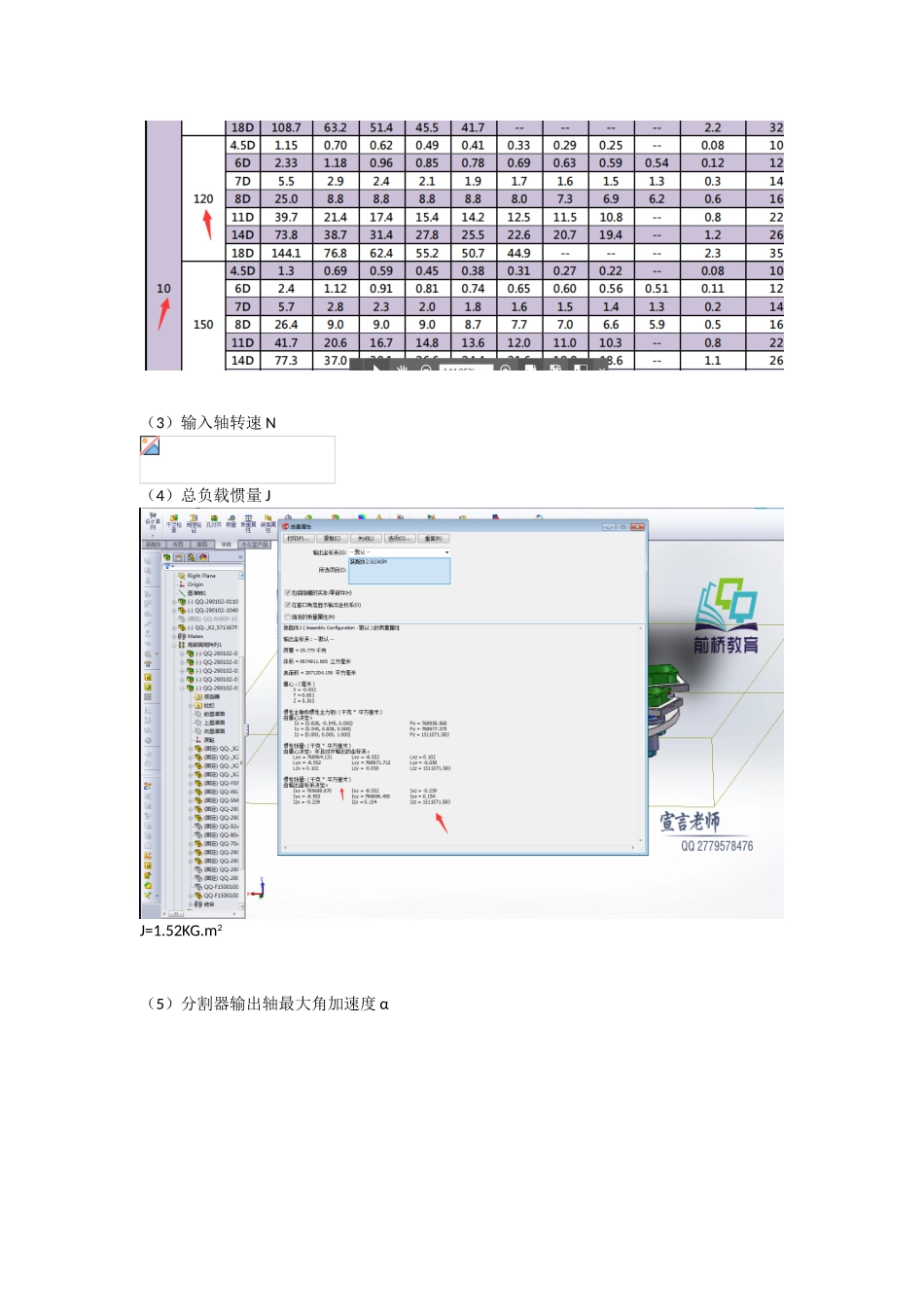

分割器直连转盘选型实例已知分割器布局如上图所示，客户要求生产量为每分钟 20 个，满足各个工位需求所需工位静止时间为 1.8s，工件重量以三维数据模型为准。求分割器型号及减速电机型号。解：（1）工位数（分割数）： 已知由图布局可知为圆盘圆周布局 10 工位，则工位数（分割数）n=10。（2）分度角 θh 分割器节拍=60/20=3s/个由于静止时间为 1.8 是，所以分度角实际选择要小于等于 144°，查样本可以选择 120°（3）输入轴转速 N（4）总负载惯量 JJ=1.52KG.m2（5）分割器输出轴最大角加速度 α（6）负载转矩 Te（7）凸轮输入轴转矩 Tc
