办公楼悬挑式卸料平台施工方案

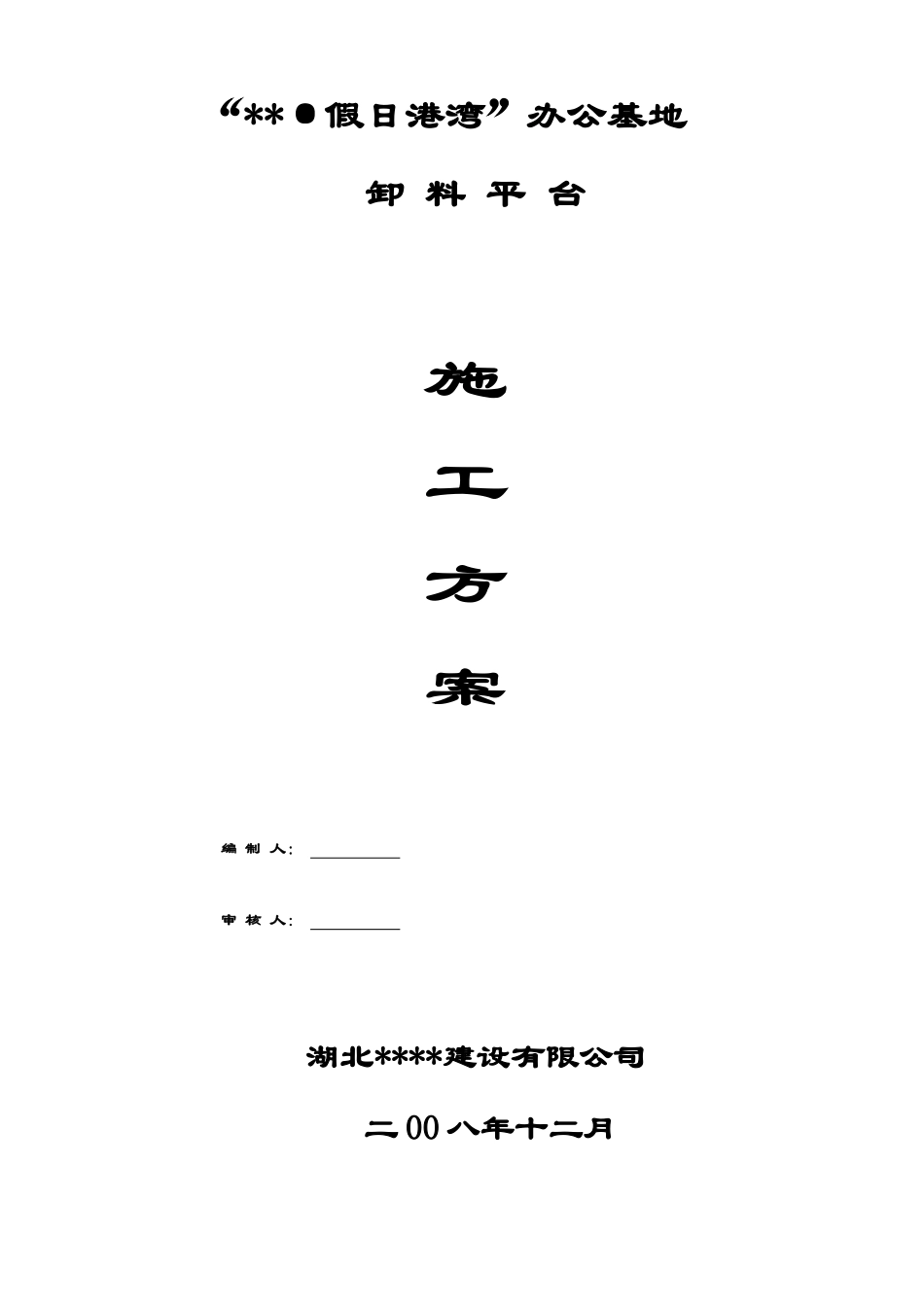

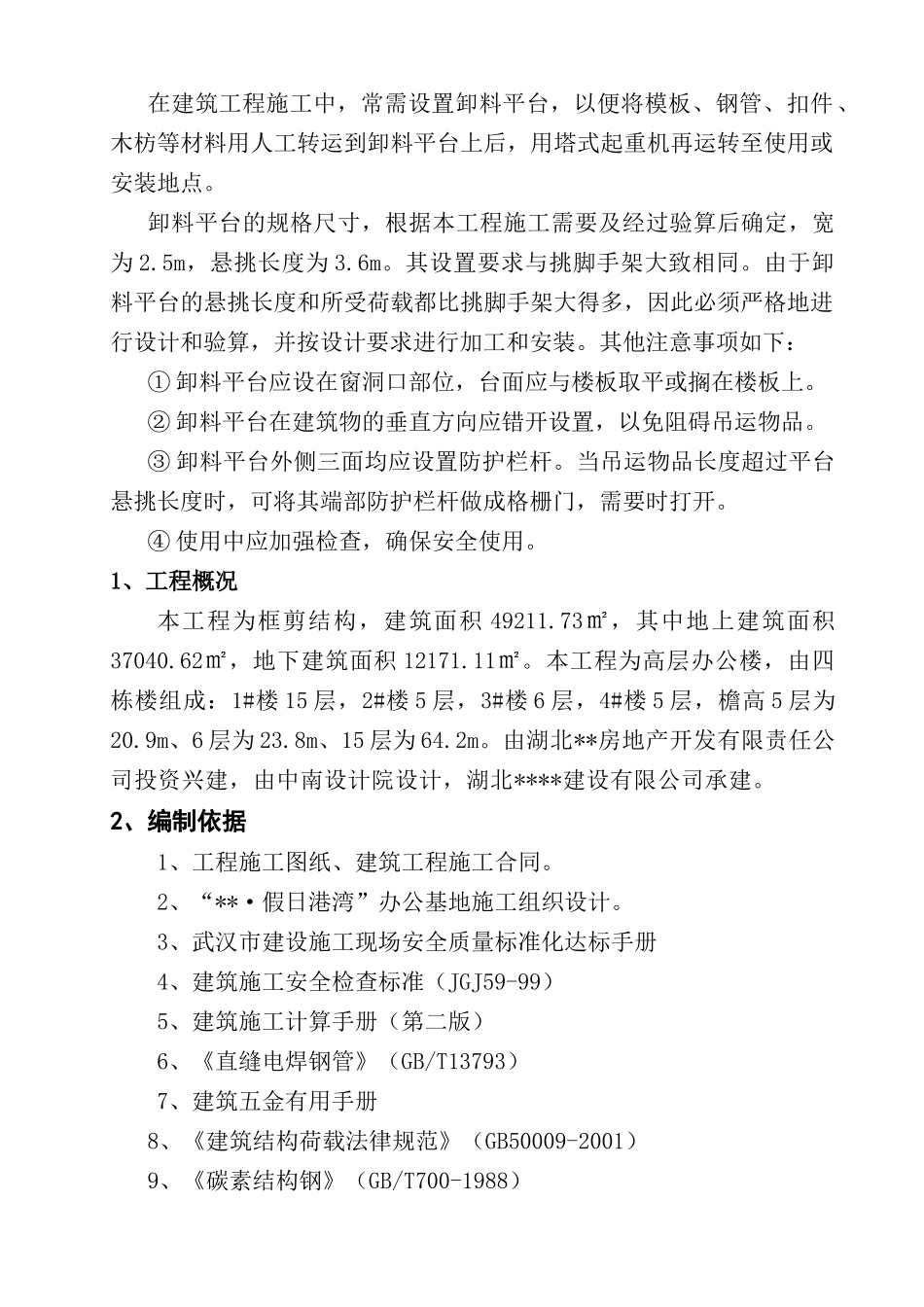

“**·假日港湾”办公基地卸 料 平 台施工方案编 制 人： 审 核 人： 湖北****建设有限公司二 00 八年十二月目 录前言1、工程概况2、编制依据3、卸料平台的方案选择4、卸料平台材料要求5、卸料平台的构造6、卸料平台的搭设、验收和使用规定7、卸料平台的拆除8、环境、职业健康安全控制措施9、悬挑卸料平台计算书卸料平台施工方案前言在建筑工程施工中，常需设置卸料平台，以便将模板、钢管、扣件、木枋等材料用人工转运到卸料平台上后，用塔式起重机再运转至使用或安装地点。卸料平台的规格尺寸，根据本工程施工需要及经过验算后确定，宽为 2.5m，悬挑长度为 3.6m。其设置要求与挑脚手架大致相同。由于卸料平台的悬挑长度和所受荷载都比挑脚手架大得多，因此必须严格地进行设计和验算，并按设计要求进行加工和安装。其他注意事项如下：① 卸料平台应设在窗洞口部位，台面应与楼板取平或搁在楼板上。② 卸料平台在建筑物的垂直方向应错开设置，以免阻碍吊运物品。③ 卸料平台外侧三面均应设置防护栏杆。当吊运物品长度超过平台悬挑长度时，可将其端部防护栏杆做成格栅门，需要时打开。④ 使用中应加强检查，确保安全使用。1、工程概况本工程为框剪结构，建筑面积 49211.73㎡，其中地上建筑面积37040.62㎡，地下建筑面积 12171.11㎡。本工程为高层办公楼，由四栋楼组成：1#楼 15 层，2#楼 5 层，3#楼 6 层，4#楼 5 层，檐高 5 层为20.9m、6 层为 23.8m、15 层为 64.2m。由湖北**房地产开发有限责任公司投资兴建，由中南设计院设计，湖北****建设有限公司承建。2、编制依据1、工程施工图纸、建筑工程施工合同。2、“**·假日港湾”办公基地施工组织设计。3、武汉市建设施工现场安全质量标准化达标手册4、建筑施工安全检查标准（JGJ59-99）5、建筑施工计算手册（第二版）6、《直缝电焊钢管》（GB/T13793）7、建筑五金有用手册8、《建筑结构荷载法律规范》（GB50009-2001）9、《碳素结构钢》（GB/T700-1988）10、钢结构设计法律规范（GB50017-2025）11、建筑用花纹钢板（GB/T3277-1991）3、卸料平台的方案选择该工程 1#单层面积约为 1400M2，根据现场的实际情况，采纳悬挑式型钢定型转料平台，用钢丝绳斜拉受力，主要布置见卸料平台平面布置图。卸料平台每层设置 2 个，从第二层开始设置，层间进行周转使用。4、卸料平台材料要求4.1、钢管（1）钢管截面尺寸为外径 48mm，壁厚 3.5mm。用于卸料平台防护栏杆。（2...
