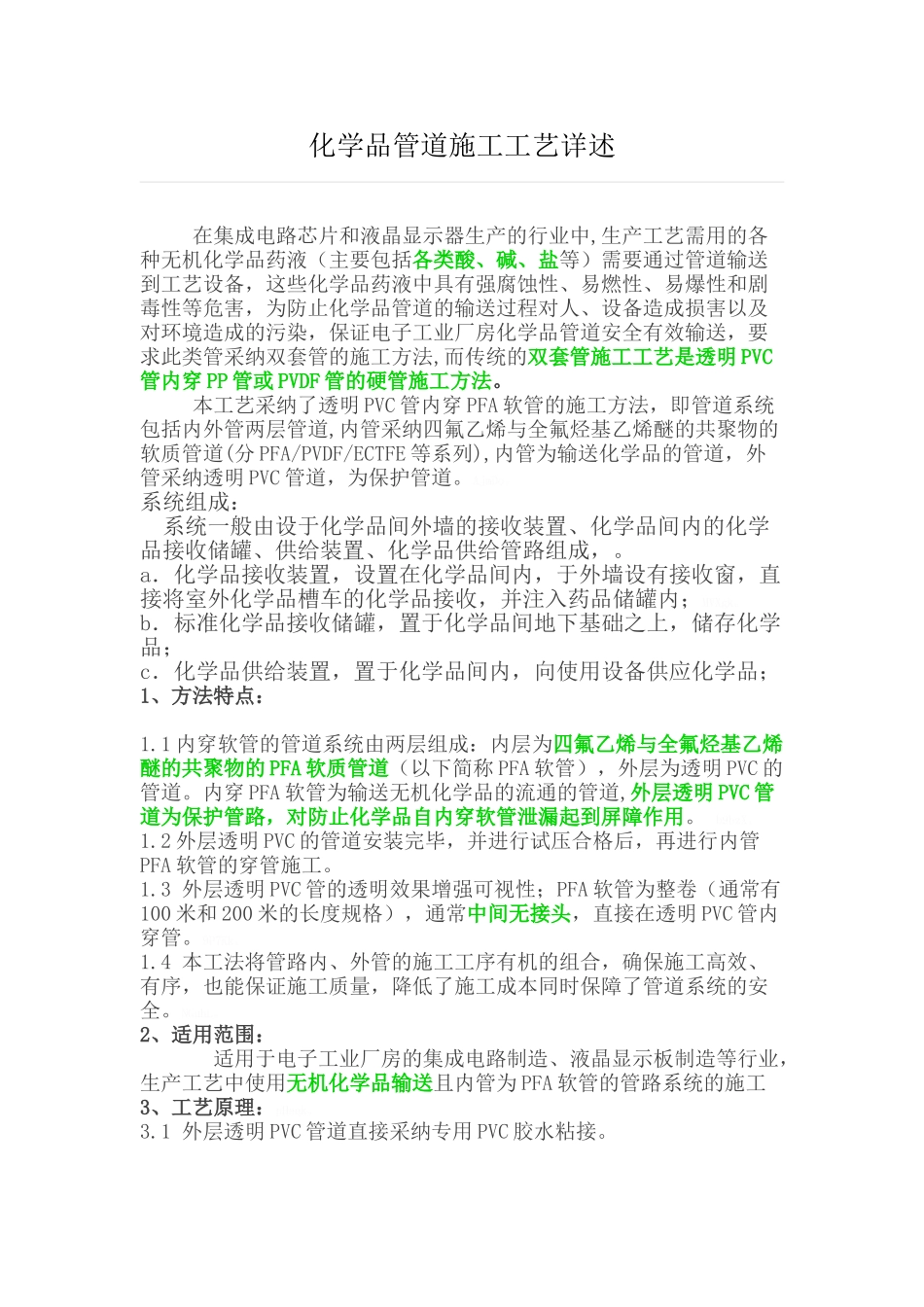

化学品管道施工工艺详述 在集成电路芯片和液晶显示器生产的行业中,生产工艺需用的各种无机化学品药液（主要包括各类酸、碱、盐等）需要通过管道输送到工艺设备，这些化学品药液中具有强腐蚀性、易燃性、易爆性和剧毒性等危害，为防止化学品管道的输送过程对人、设备造成损害以及对环境造成的污染，保证电子工业厂房化学品管道安全有效输送，要求此类管采纳双套管的施工方法,而传统的双套管施工工艺是透明 PVC管内穿 PP 管或 PVDF 管的硬管施工方法。 本工艺采纳了透明 PVC 管内穿 PFA 软管的施工方法，即管道系统包括内外管两层管道,内管采纳四氟乙烯与全氟烃基乙烯醚的共聚物的软质管道(分 PFA/PVDF/ECTFE 等系列),内管为输送化学品的管道，外管采纳透明 PVC 管道，为保护管道。AjmDo。系统组成： 系统一般由设于化学品间外墙的接收装置、化学品间内的化学品接收储罐、供给装置、化学品供给管路组成，。a．化学品接收装置，设置在化学品间内，于外墙设有接收窗，直接将室外化学品槽车的化学品接收，并注入药品储罐内；MVXgk。b．标准化学品接收储罐，置于化学品间地下基础之上，储存化学品；c．化学品供给装置，置于化学品间内，向使用设备供应化学品；1、方法特点：1.1 内穿软管的管道系统由两层组成：内层为四氟乙烯与全氟烃基乙烯醚的共聚物的 PFA 软质管道（以下简称 PFA 软管），外层为透明 PVC 的管道。内穿 PFA 软管为输送无机化学品的流通的管道,外层透明 PVC 管道为保护管路，对防止化学品自内穿软管泄漏起到屏障作用。 b9bzX。1.2 外层透明 PVC 的管道安装完毕，并进行试压合格后，再进行内管PFA 软管的穿管施工。1.3 外层透明 PVC 管的透明效果增强可视性；PFA 软管为整卷（通常有100 米和 200 米的长度规格），通常中间无接头，直接在透明 PVC 管内穿管。9P7Kk。1.4 本工法将管路内、外管的施工工序有机的组合，确保施工高效、有序，也能保证施工质量，降低了施工成本同时保障了管道系统的安全。NGuhL。2、适用范围： 适用于电子工业厂房的集成电路制造、液晶显示板制造等行业，生产工艺中使用无机化学品输送且内管为 PFA 软管的管路系统的施工3、工艺原理：pHeqk。3.1 外层透明 PVC 管道直接采纳专用 PVC 胶水粘接。3.2 管道系统无三通分支，管道系统的阀门均设置在设备箱体或专用阀门箱内。透明 PVC 管道弯头采纳热风煨弯制作，直线段透明 PVC 管道的连接采纳管箍连接，管...
