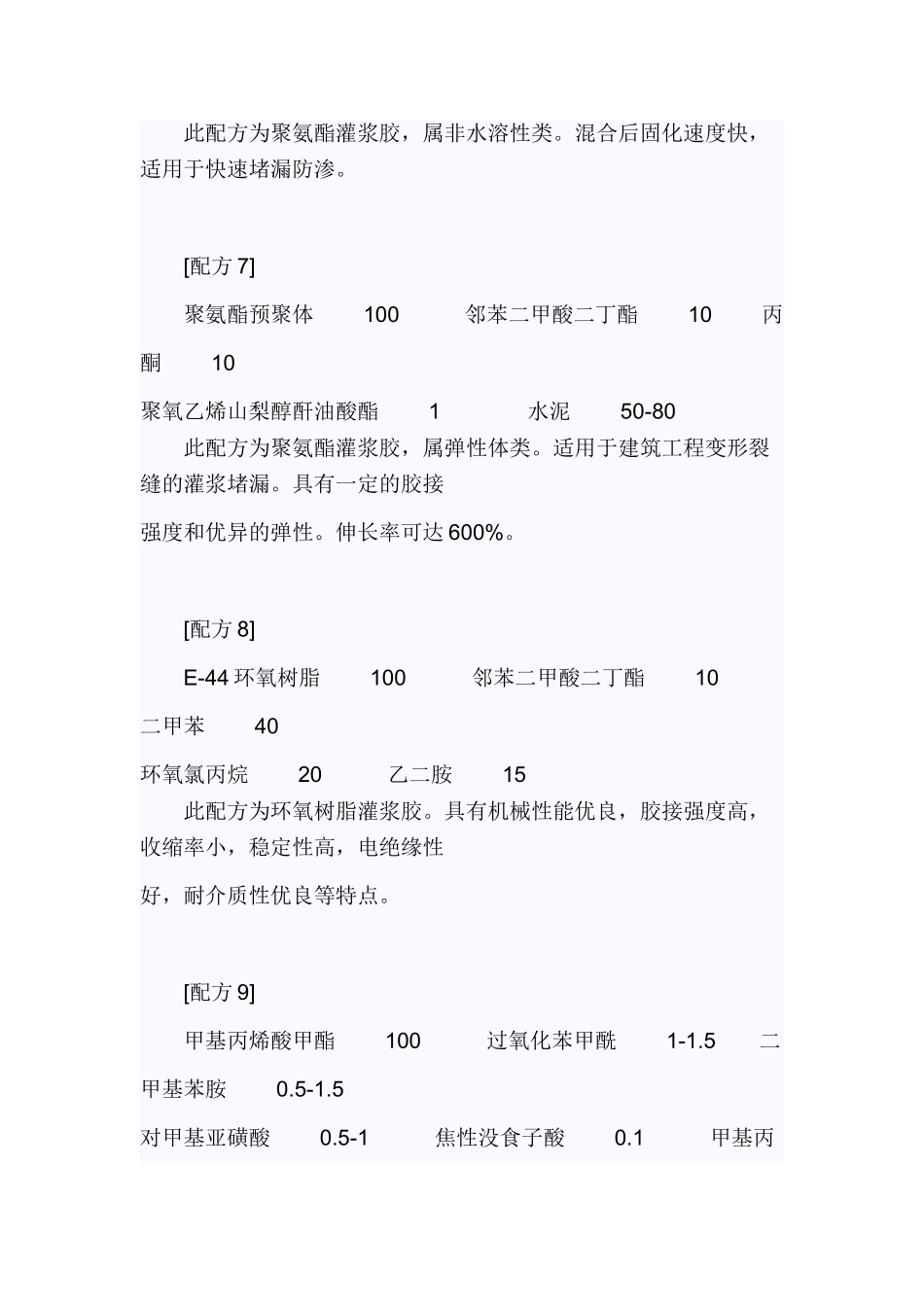

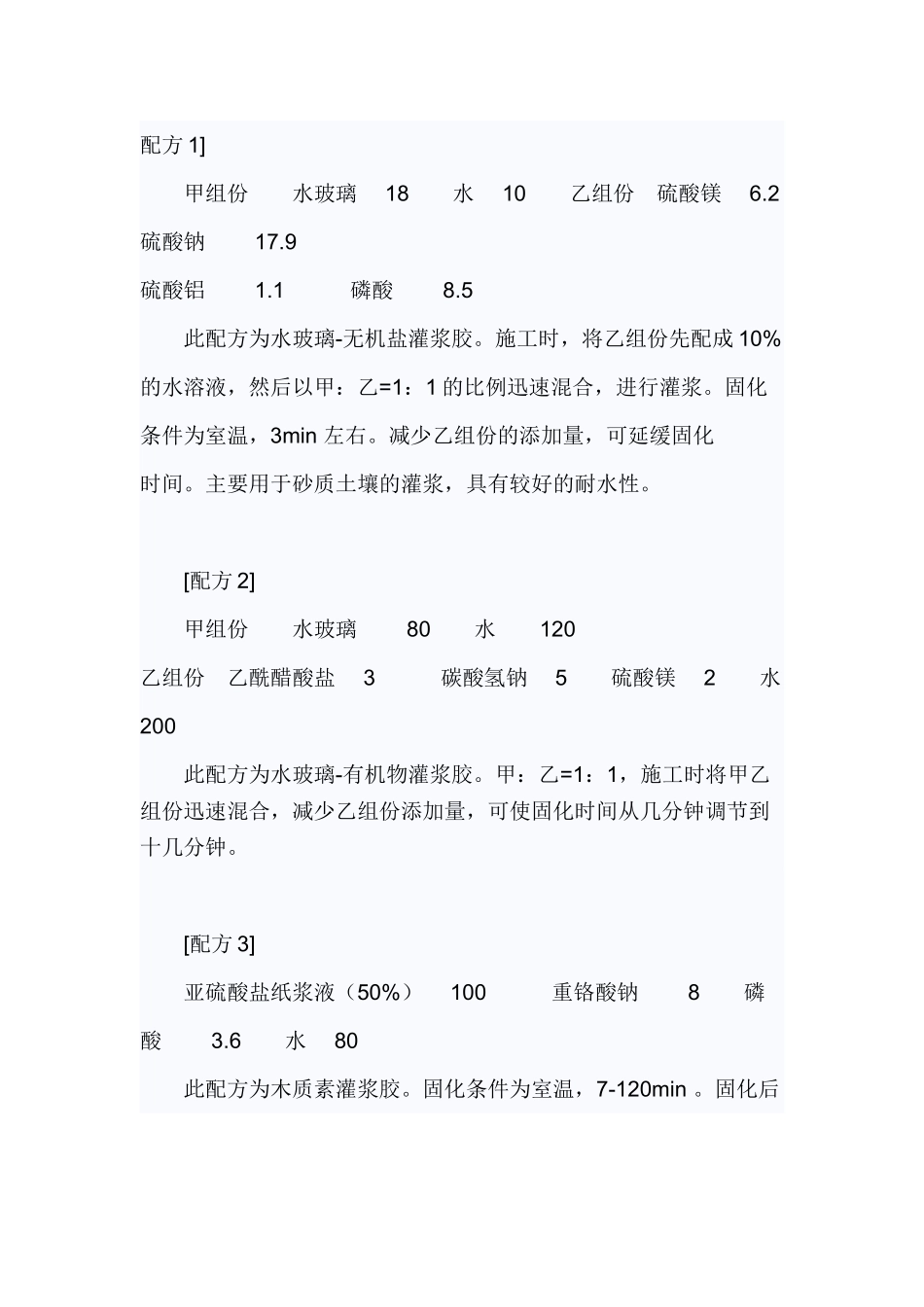

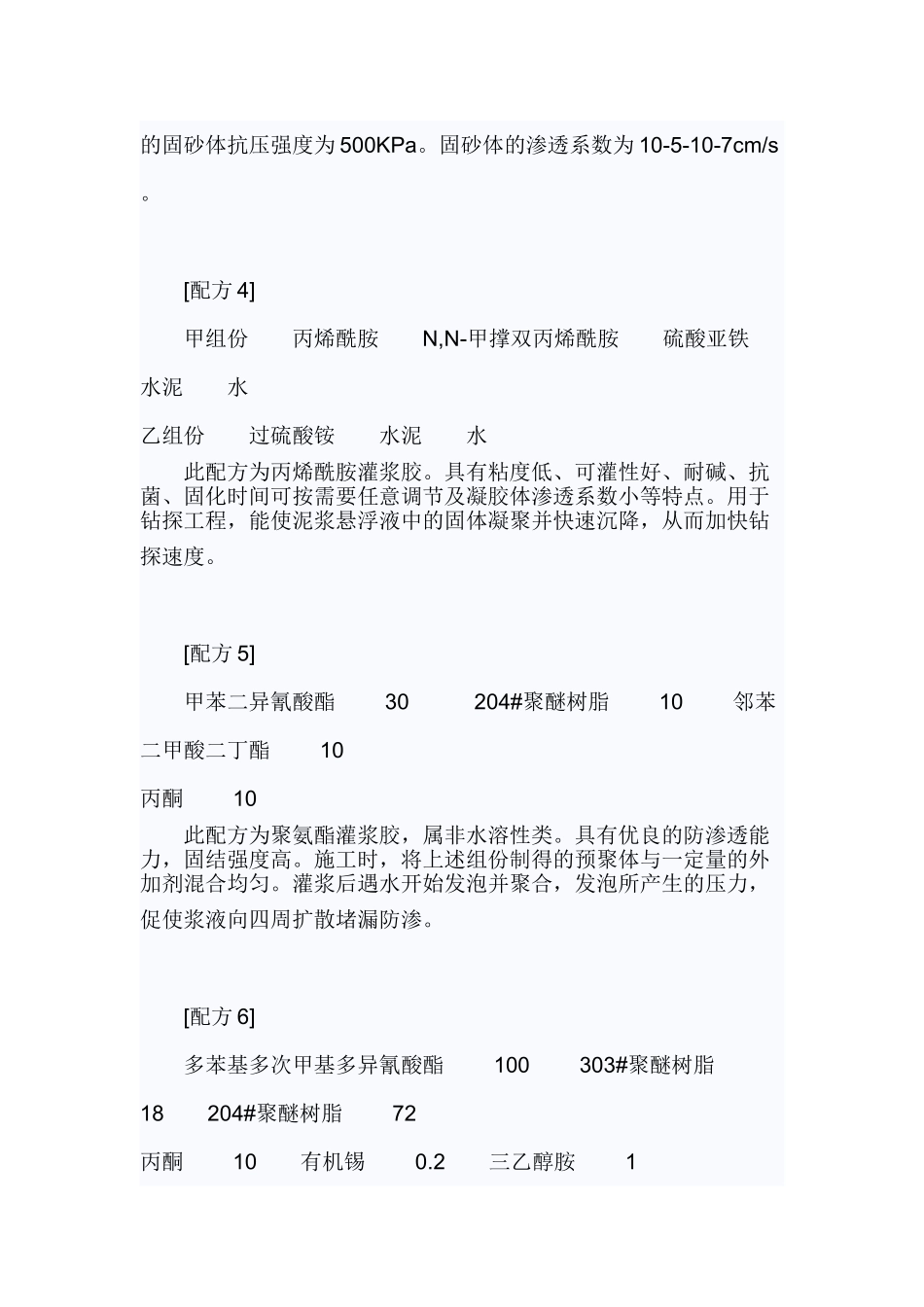

配方 1] 甲组份 水玻璃 18 水 10 乙组份 硫酸镁 6.2 硫酸钠 17.9 硫酸铝 1.1 磷酸 8.5 此配方为水玻璃-无机盐灌浆胶。施工时，将乙组份先配成 10%的水溶液，然后以甲：乙=1：1 的比例迅速混合，进行灌浆。固化条件为室温，3min 左右。减少乙组份的添加量，可延缓固化 时间。主要用于砂质土壤的灌浆，具有较好的耐水性。 [配方 2] 甲组份 水玻璃 80 水 120 乙组份 乙酰醋酸盐 3 碳酸氢钠 5 硫酸镁 2 水 200 此配方为水玻璃-有机物灌浆胶。甲：乙=1：1，施工时将甲乙组份迅速混合，减少乙组份添加量，可使固化时间从几分钟调节到十几分钟。 [配方 3] 亚硫酸盐纸浆液（50%） 100 重铬酸钠 8 磷酸 3.6 水 80 此配方为木质素灌浆胶。固化条件为室温，7-120min 。固化后的固砂体抗压强度为 500KPa。固砂体的渗透系数为 10-5-10-7cm/s 。 [配方 4] 甲组份 丙烯酰胺 N,N-甲撑双丙烯酰胺 硫酸亚铁 水泥 水 乙组份 过硫酸铵 水泥 水 此配方为丙烯酰胺灌浆胶。具有粘度低、可灌性好、耐碱、抗菌、固化时间可按需要任意调节及凝胶体渗透系数小等特点。用于钻探工程，能使泥浆悬浮液中的固体凝聚并快速沉降，从而加快钻探速度。 [配方 5] 甲苯二异氰酸酯 30 204#聚醚树脂 10 邻苯二甲酸二丁酯 10 丙酮 10 此配方为聚氨酯灌浆胶，属非水溶性类。具有优良的防渗透能力，固结强度高。施工时，将上述组份制得的预聚体与一定量的外加剂混合均匀。灌浆后遇水开始发泡并聚合，发泡所产生的压力，促使浆液向四周扩散堵漏防渗。 [配方 6] 多苯基多次甲基多异氰酸酯 100 303#聚醚树脂 18 204#聚醚树脂 72 丙酮 10 有机锡 0.2 三乙醇胺 1 此配方为聚氨酯灌浆胶，属非水溶性类。混合后固化速度快，适用于快速堵漏防渗。 [配方 7] 聚氨酯预聚体 100 邻苯二甲酸二丁酯 10 丙酮 10 聚氧乙烯山梨醇酐油酸酯 1 水泥 50-80 此配方为聚氨酯灌浆胶，属弹性体类。适用于建筑工程变形裂缝的灌浆堵漏。具有一定的胶接 强度和优异的弹性。伸长率可达 600%。 [配方 8] E-44 环氧树脂 100 邻苯二甲酸二丁酯 10 二甲苯 40 环氧氯丙烷 20 乙二胺 15 此配方为环氧树脂灌浆胶。具有机械性能优良，胶接强度高，收缩率小，稳定性高，电绝缘性 好，耐介质性优良等特点。 [配方 9] 甲基丙烯酸甲酯 100 过氧化苯甲酰 1-1.5 二甲基苯胺 0.5-1.5 对甲基亚磺酸 0...
