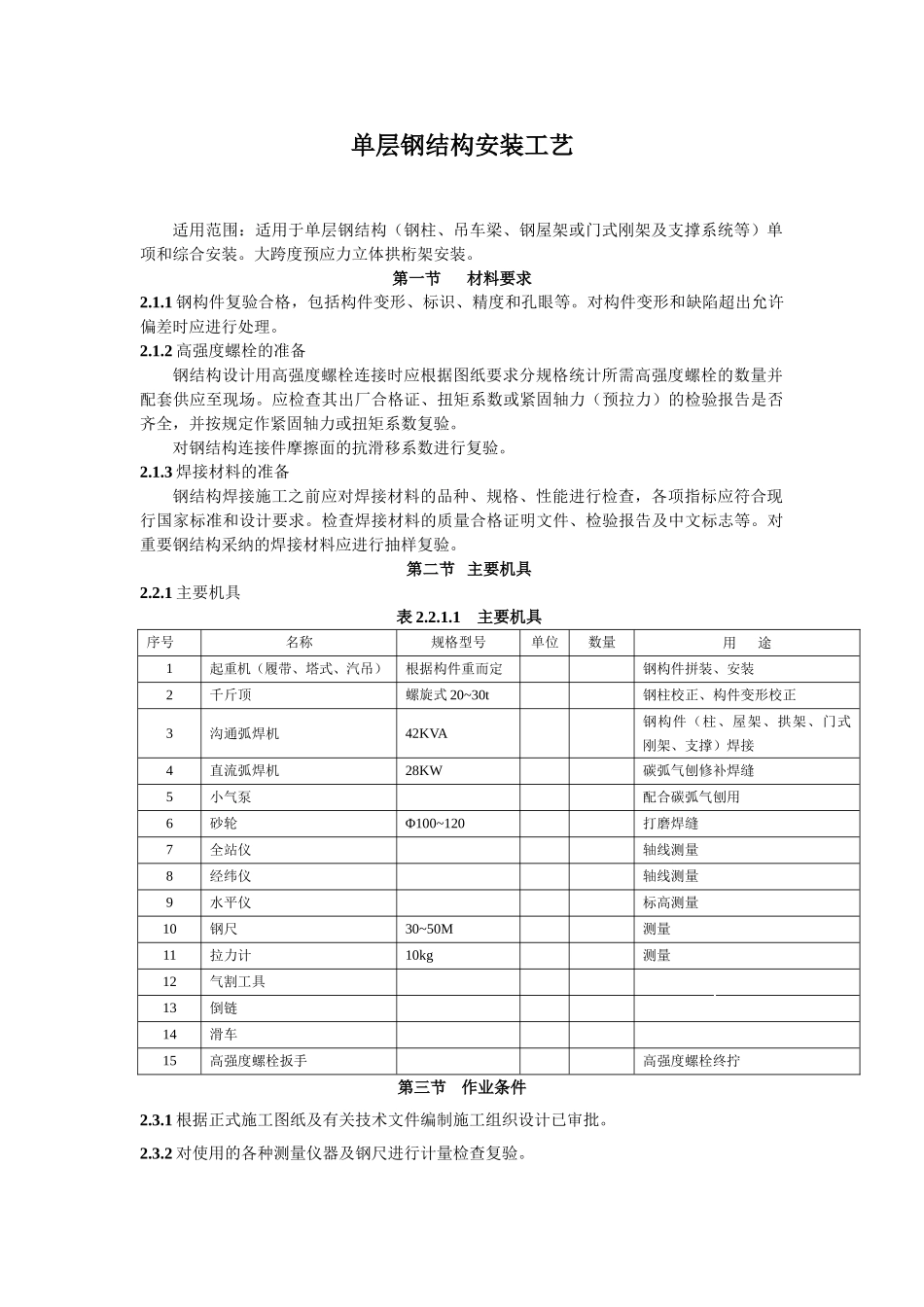

北京市单层钢结构安装施工工艺标准

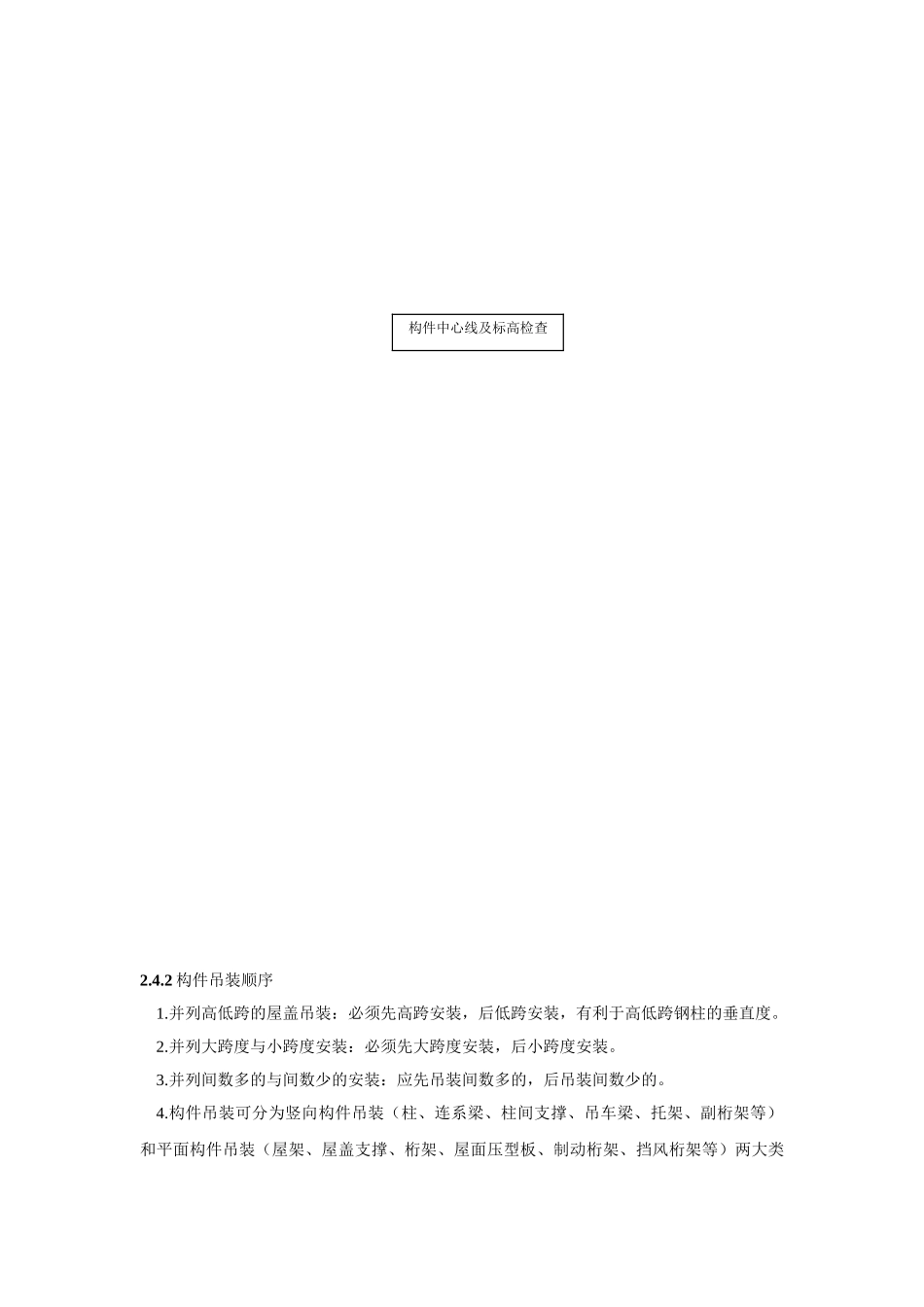

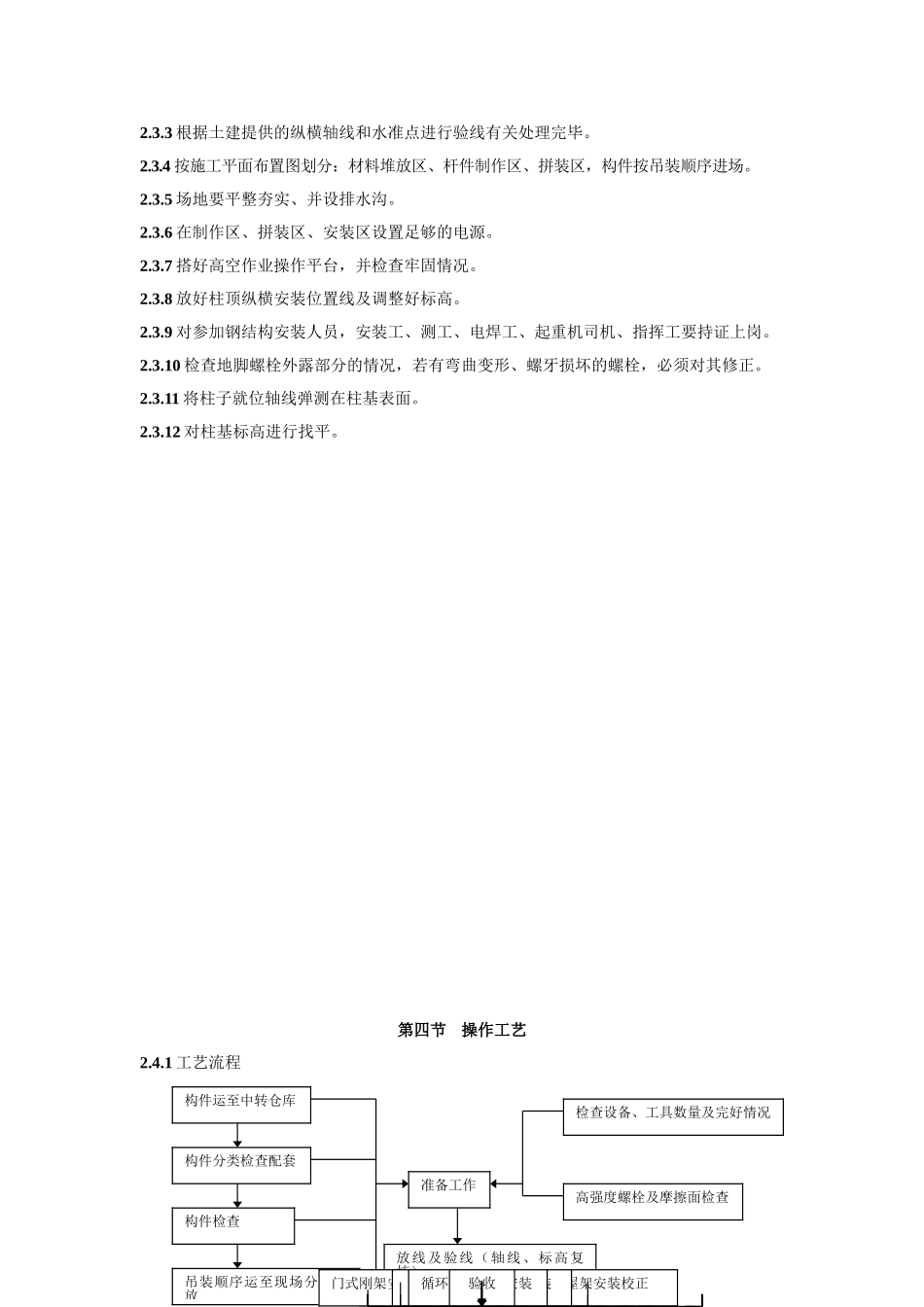

单层钢结构安装工艺适用范围：适用于单层钢结构（钢柱、吊车梁、钢屋架或门式刚架及支撑系统等）单项和综合安装。大跨度预应力立体拱桁架安装。第一节材料要求2.1.1 钢构件复验合格，包括构件变形、标识、精度和孔眼等。对构件变形和缺陷超出允许偏差时应进行处理。2.1.2 高强度螺栓的准备钢结构设计用高强度螺栓连接时应根据图纸要求分规格统计所需高强度螺栓的数量并配套供应至现场。应检查其出厂合格证、扭矩系数或紧固轴力（预拉力）的检验报告是否齐全，并按规定作紧固轴力或扭矩系数复验。对钢结构连接件摩擦面的抗滑移系数进行复验。2.1.3 焊接材料的准备钢结构焊接施工之前应对焊接材料的品种、规格、性能进行检查，各项指标应符合现行国家标准和设计要求。检查焊接材料的质量合格证明文件、检验报告及中文标志等。对重要钢结构采纳的焊接材料应进行抽样复验。第二节 主要机具2.2.1 主要机具 表 2.2.1.1 主要机具序号名称规格型号单位数量用 途1起重机（履带、塔式、汽吊）根据构件重而定钢构件拼装、安装2千斤顶螺旋式 20~30t钢柱校正、构件变形校正3沟通弧焊机42KVA钢构件（柱、屋架、拱架、门式刚架、支撑）焊接4直流弧焊机28KW碳弧气刨修补焊缝5小气泵配合碳弧气刨用6砂轮Φ100~120打磨焊缝7全站仪轴线测量8经纬仪轴线测量9水平仪标高测量10钢尺30~50M测量11拉力计10kg测量12气割工具13倒链14滑车15高强度螺栓扳手高强度螺栓终拧第三节 作业条件2.3.1 根据正式施工图纸及有关技术文件编制施工组织设计已审批。2.3.2 对使用的各种测量仪器及钢尺进行计量检查复验。2.3.3 根据土建提供的纵横轴线和水准点进行验线有关处理完毕。 2.3.4 按施工平面布置图划分：材料堆放区、杆件制作区、拼装区，构件按吊装顺序进场。2.3.5 场地要平整夯实、并设排水沟。2.3.6 在制作区、拼装区、安装区设置足够的电源。2.3.7 搭好高空作业操作平台，并检查牢固情况。2.3.8 放好柱顶纵横安装位置线及调整好标高。2.3.9 对参加钢结构安装人员，安装工、测工、电焊工、起重机司机、指挥工要持证上岗。2.3.10 检查地脚螺栓外露部分的情况，若有弯曲变形、螺牙损坏的螺栓，必须对其修正。2.3.11 将柱子就位轴线弹测在柱基表面。2.3.12 对柱基标高进行找平。第四节 操作工艺2.4.1 工艺流程准备工作构件运至中转仓库构件分类检查配套构件检查吊装顺序运至现场分类堆放检查设备、工具数量及完好情况高强度螺栓及摩擦面检查放线及验线（...
