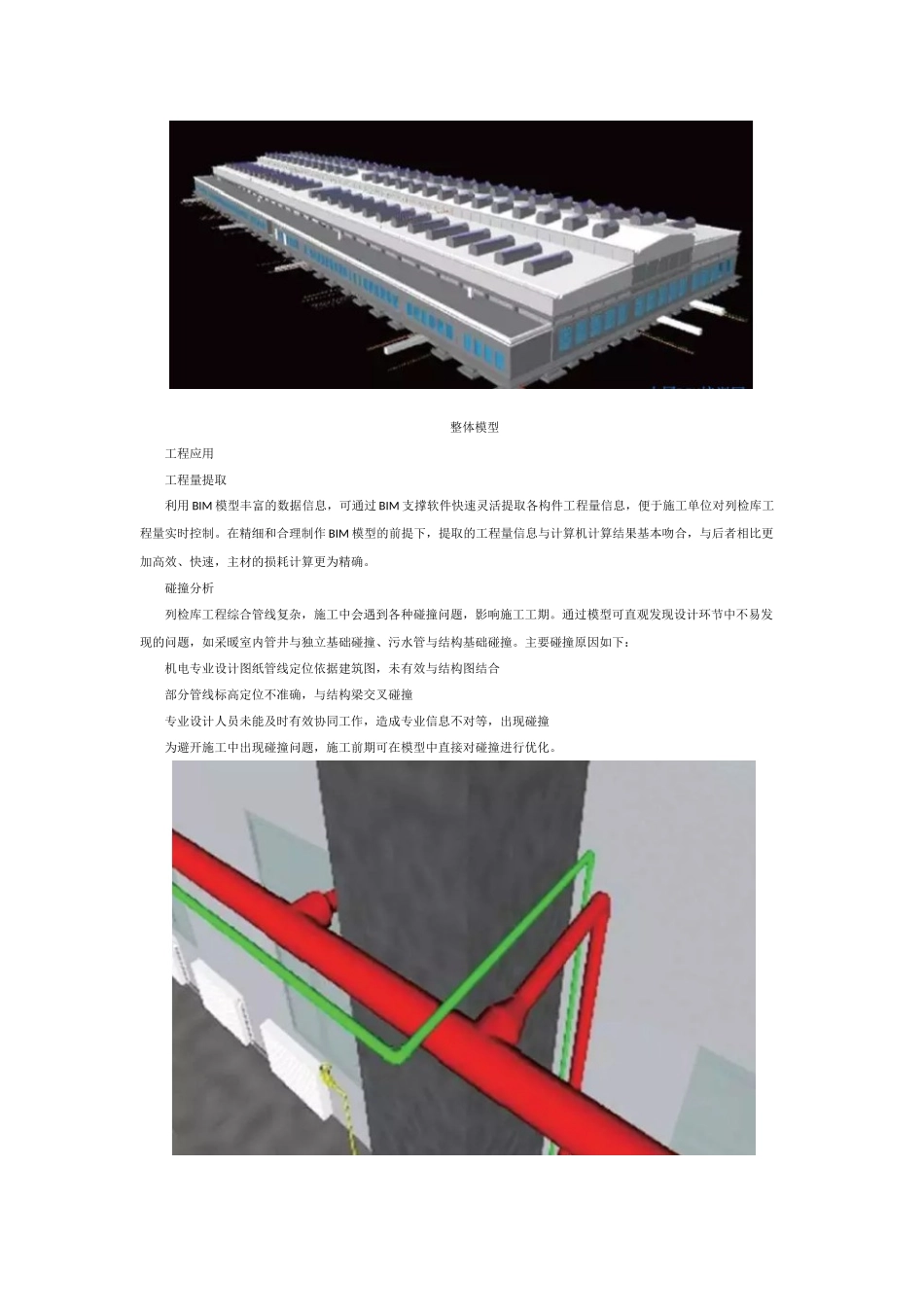

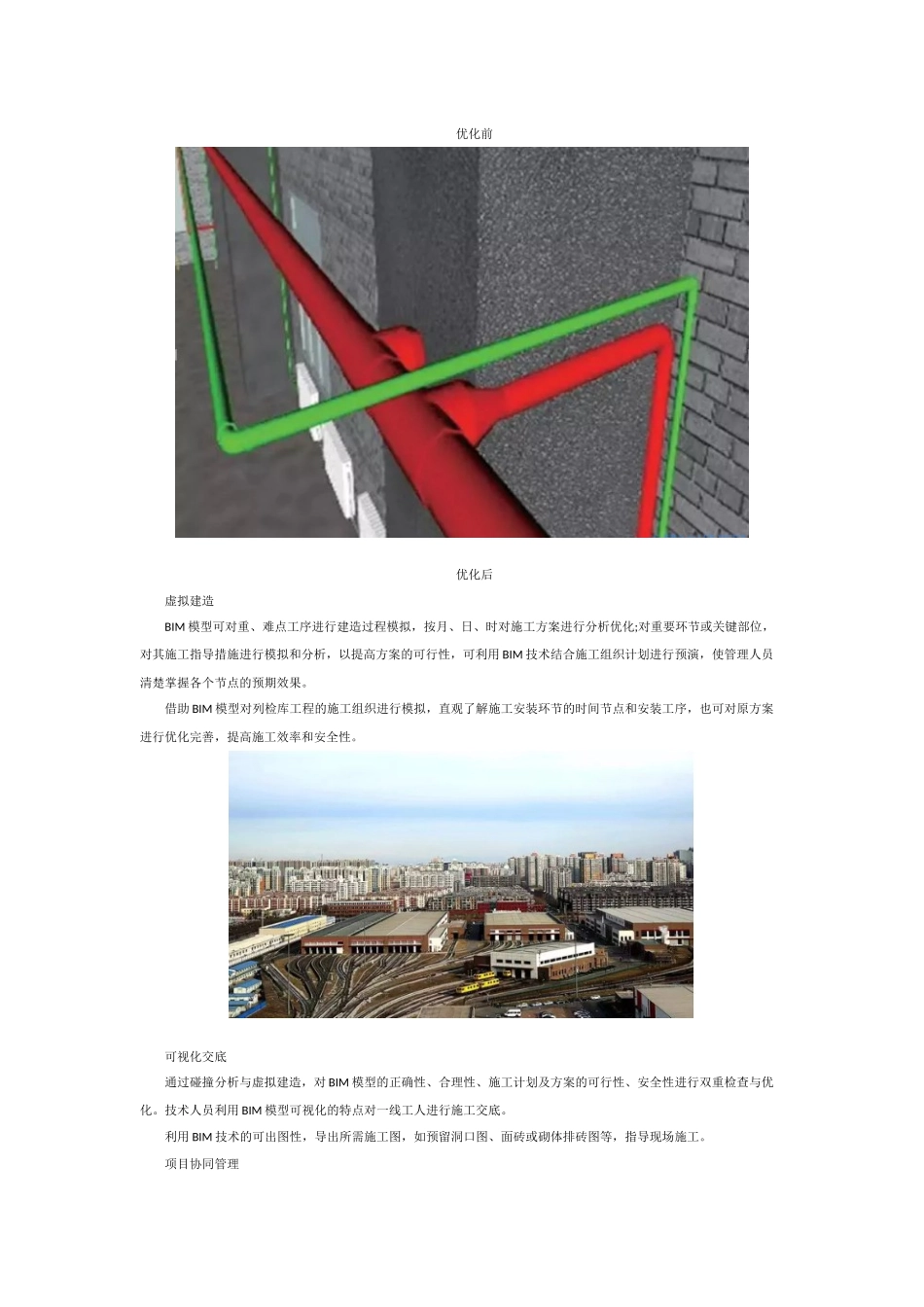

北京昌平线十三陵停车场列检库 BIM 应用 北京昌平线十三陵停车场列检库 BIM 应用 地铁停车场停车列检库综合管线复杂，包括通风空调、给排水、消防给水、动力照明、FAS、BAS、供电、通信、信号等管线，专业涉及土建、装饰装修、机电安装等，图纸信息量大，审图难度大，施工组织要求高。应用 BIM 技术进行列检库工程建筑信息模型的建造，可指导项目施工建设。 模型建立 根据设计蓝图及设计交底搭建出列检库的精准建筑信息模型，能全方位理解列检库项目设计意图，清楚看到施工过程中的实时形象和进度情况。 列检库工程土建模型 列检库工程机电模型 将土建模型和机电模型进行整合，可得到如下的整体模型。 整体模型 工程应用 工程量提取 利用 BIM 模型丰富的数据信息，可通过 BIM 支撑软件快速灵活提取各构件工程量信息，便于施工单位对列检库工程量实时控制。在精细和合理制作 BIM 模型的前提下，提取的工程量信息与计算机计算结果基本吻合，与后者相比更加高效、快速，主材的损耗计算更为精确。 碰撞分析 列检库工程综合管线复杂，施工中会遇到各种碰撞问题，影响施工工期。通过模型可直观发现设计环节中不易发现的问题，如采暖室内管井与独立基础碰撞、污水管与结构基础碰撞。主要碰撞原因如下： 机电专业设计图纸管线定位依据建筑图，未有效与结构图结合 部分管线标高定位不准确，与结构梁交叉碰撞 专业设计人员未能及时有效协同工作，造成专业信息不对等，出现碰撞 为避开施工中出现碰撞问题，施工前期可在模型中直接对碰撞进行优化。 优化前 优化后 虚拟建造 BIM 模型可对重、难点工序进行建造过程模拟，按月、日、时对施工方案进行分析优化;对重要环节或关键部位，对其施工指导措施进行模拟和分析，以提高方案的可行性，可利用 BIM 技术结合施工组织计划进行预演，使管理人员清楚掌握各个节点的预期效果。 借助 BIM 模型对列检库工程的施工组织进行模拟，直观了解施工安装环节的时间节点和安装工序，也可对原方案进行优化完善，提高施工效率和安全性。 可视化交底 通过碰撞分析与虚拟建造，对 BIM 模型的正确性、合理性、施工计划及方案的可行性、安全性进行双重检查与优化。技术人员利用 BIM 模型可视化的特点对一线工人进行施工交底。 利用 BIM 技术的可出图性，导出所需施工图，如预留洞口图、面砖或砌体排砖图等，指导现场施工。 项目协同管理 利用 BIM 技术的协同性，使参建单位各部...
