北京某医院病房楼测量施工方案

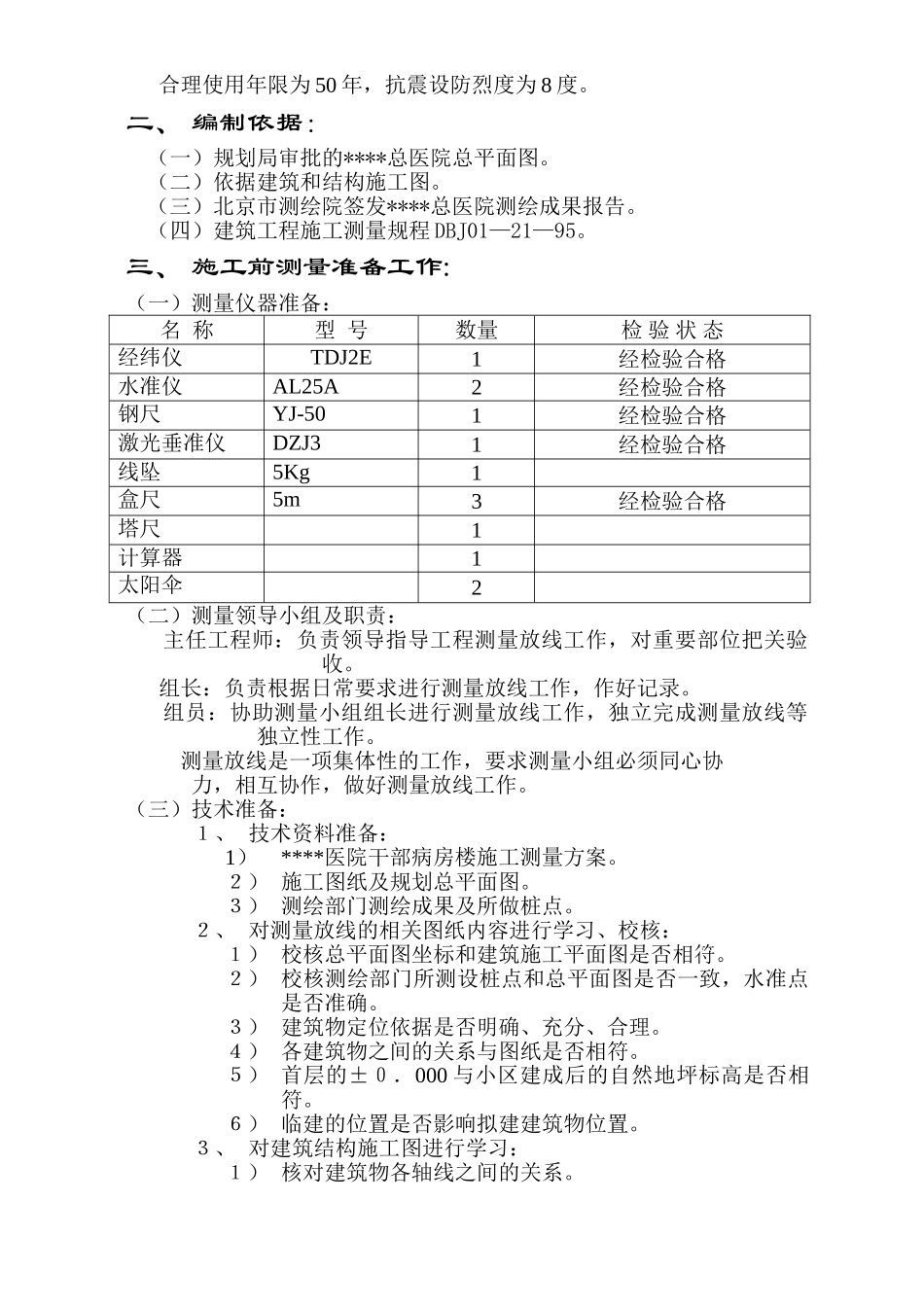

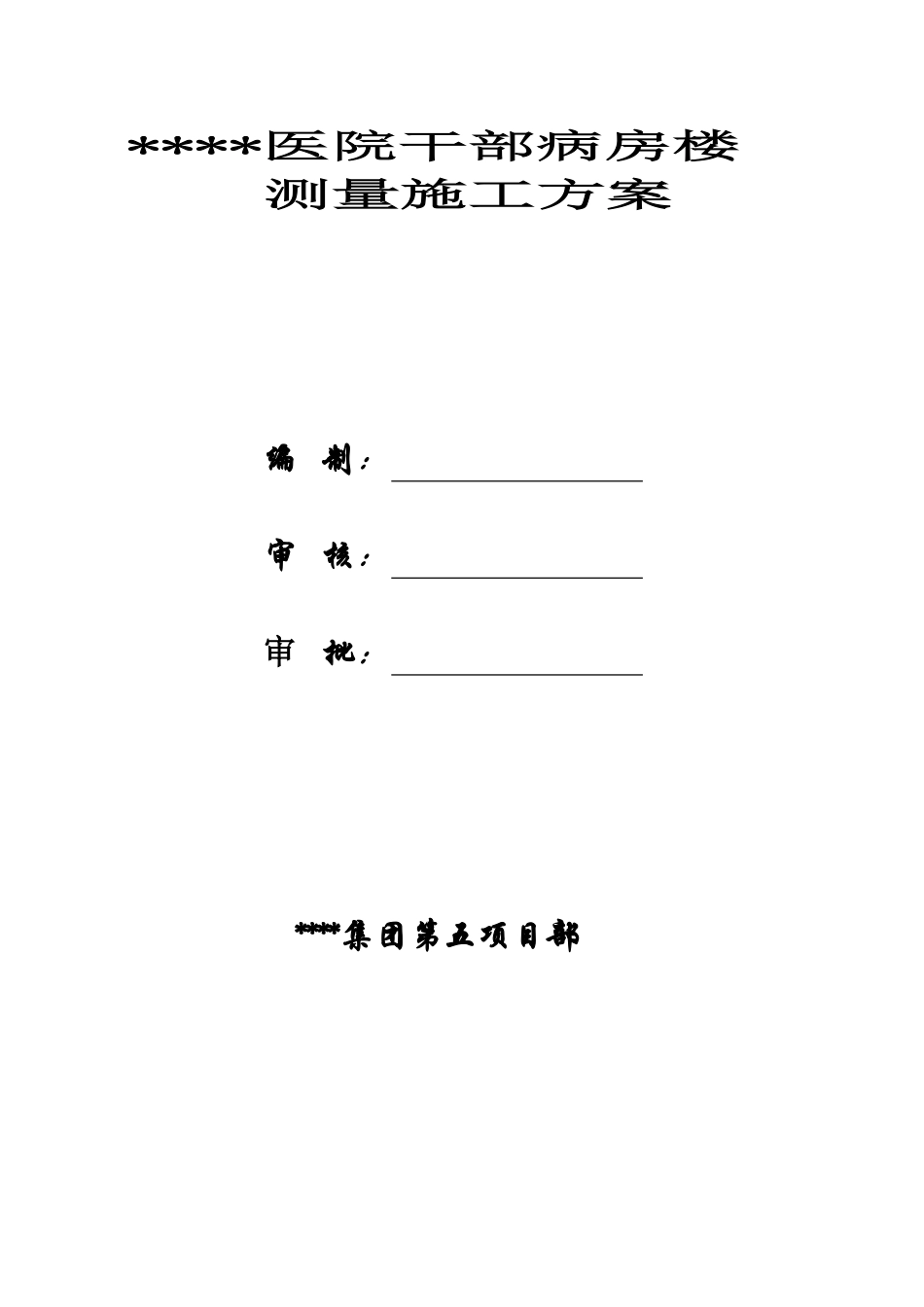

****医院干部病房楼测量施工方案 编 制： 审 核：审 批：****集团第五项目部目 录一、 工程概况-------------------------------------------------------1二、 施工前测量准备工作 ---------------------------------------1三、 平面控制网和高程控制网的测设------------------------2 四、 测量的准备工作-------------------------------------------- 3 五、 起始依据的校测---------------------------------------------3 六、 场地控制网的测设------------------------------------------4 七、 ±0.00 的测量放线--------------------------------------------5八、 竣工测量--------------------------------------------------------6九、 验线工作、技术质量要求-----------------------------------6十、 施工测量工作的组织与管理--------------------------------7十一、附图--------------------------------------------------------9一、工程概况：建设单位：****总医院 监理单位：北京市****监理有限公司设计单位：****国际建筑设计讨论院施工单位：****建设集团股份有限公司****医院干部病房楼，位于海淀区****路****医院总医院医疗区内，。地面相对绝对标高±0.000=56.50m。本楼总用地面积：12824㎡，总建筑面积：31208.90㎡，其中地下建筑面积：6765.80㎡，地上建筑面积：20252.0㎡，建筑层数、高度：地下二层，地上 12 层，建筑高度：54.10m（室外地坪至女儿墙顶）。建筑结构形式：框架剪力墙结构。建筑结构的类别为一类，合理使用年限为 50 年，抗震设防烈度为 8 度。二、 编制依据：（一）规划局审批的****总医院总平面图。（二）依据建筑和结构施工图。（三）北京市测绘院签发****总医院测绘成果报告。（四）建筑工程施工测量规程 DBJ01—21—95。三、 施工前测量准备工作:（一）测量仪器准备：名 称型 号数量检 验 状 态经纬仪TDJ2E1经检验合格水准仪AL25A2经检验合格钢尺YJ-501经检验合格激光垂准仪DZJ31经检验合格线坠5Kg1盒尺5m3经检验合格塔尺1计算器1太阳伞2（二）测量领导小组及职责： 主任工程师：负责领导指导工程测量放线工作，对重要部位把关验收。 组长：负责根据日常要求进行测量放线工作，作好记录。 组员：协助测量小组组长进行测量放线工作，独立完成测量放线等独立性工作。 测量放线是一项集体性的工作，要求测量小组必须同心协力，相互协作，做好测量放...
