北京某塔式住宅楼施工测量方案VIP专享

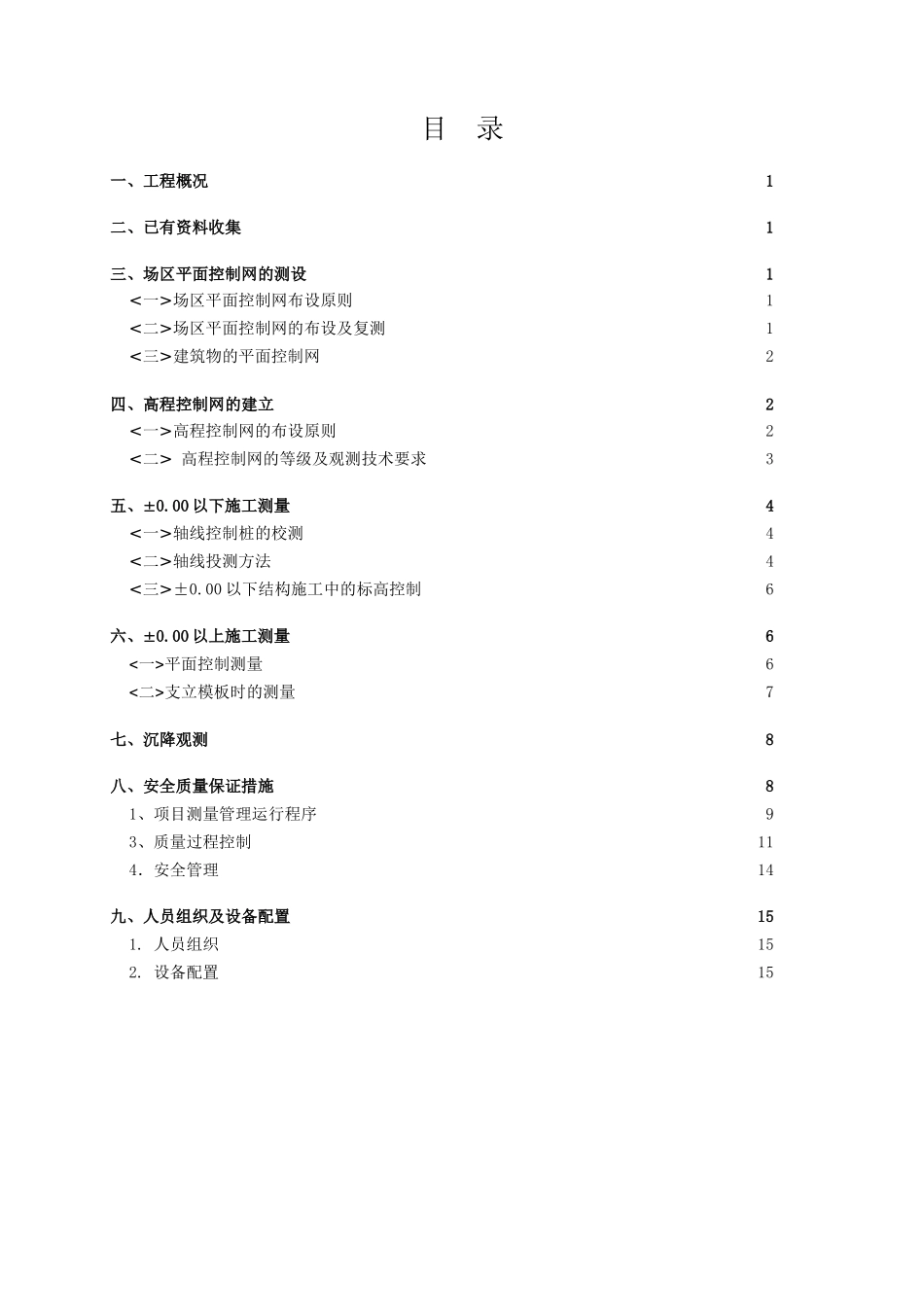

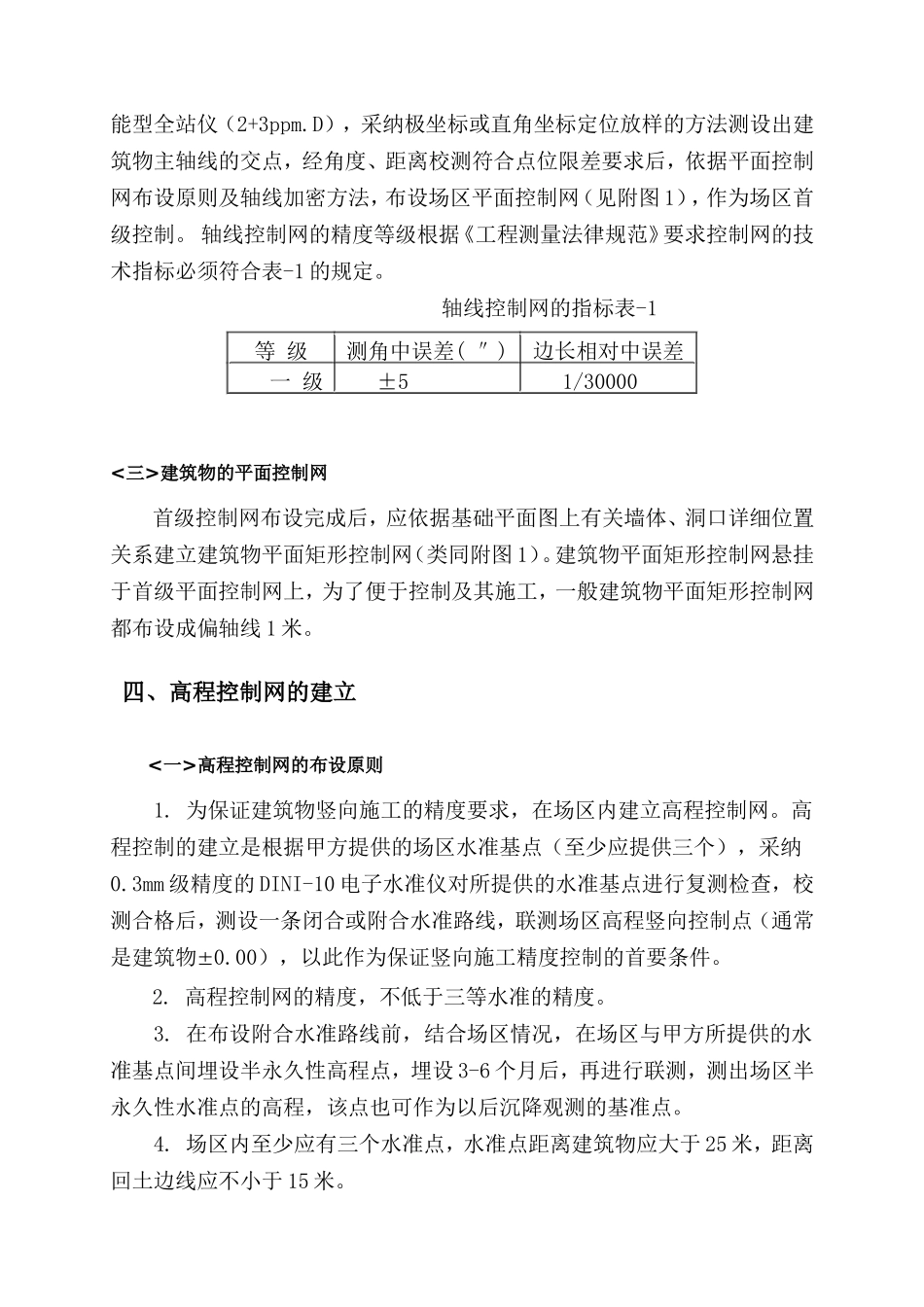

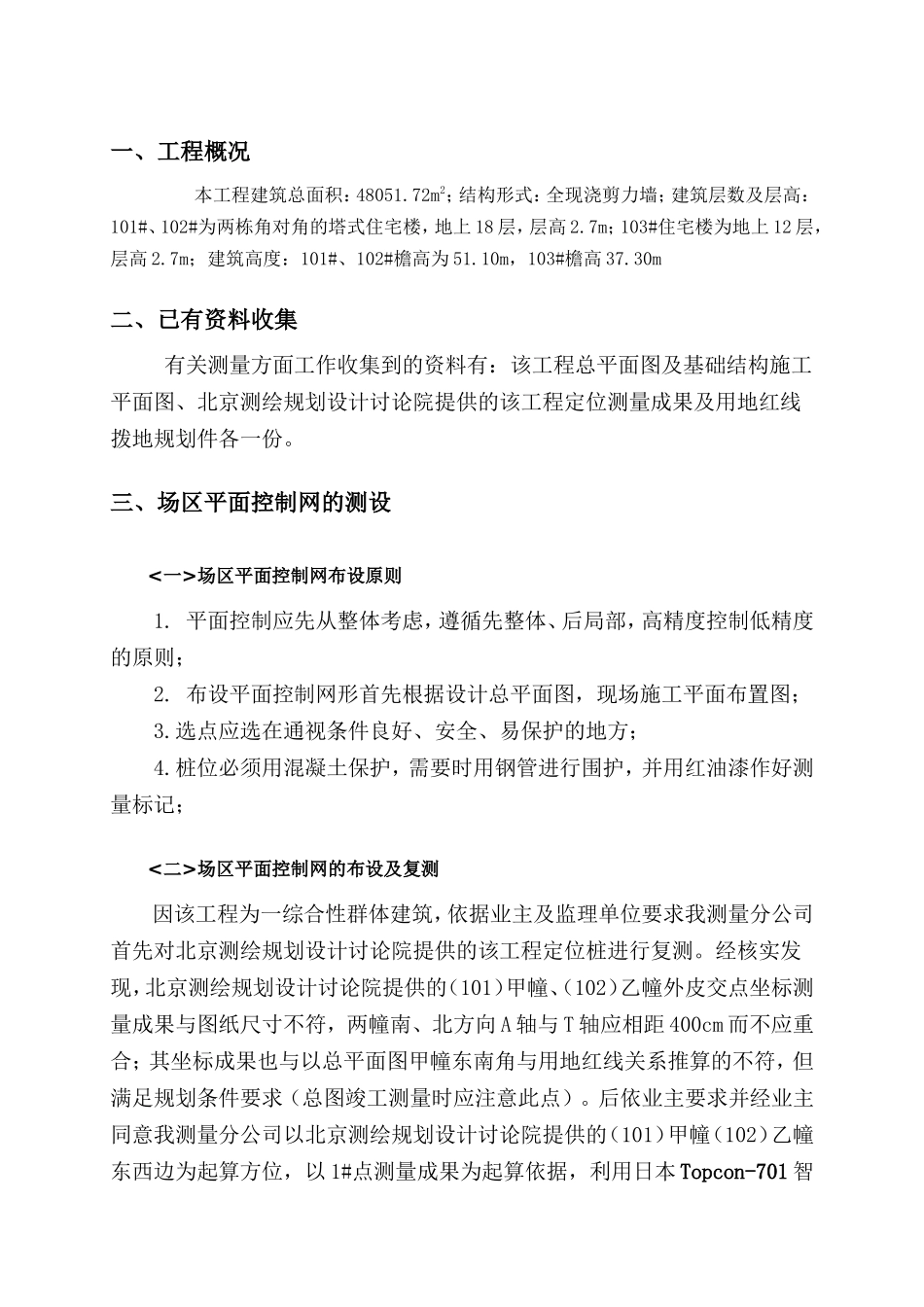

目 录一、工程概况1二、已有资料收集1三、场区平面控制网的测设1<一>场区平面控制网布设原则1<二>场区平面控制网的布设及复测1<三>建筑物的平面控制网2四、高程控制网的建立2<一>高程控制网的布设原则2<二> 高程控制网的等级及观测技术要求3五、0.00 以下施工测量4<一>轴线控制桩的校测4<二>轴线投测方法4<三>±0.00 以下结构施工中的标高控制6六、0.00 以上施工测量6一平面控制测量6二支立模板时的测量7七、沉降观测8八、安全质量保证措施81、项目测量管理运行程序93、质量过程控制114．安全管理14九、人员组织及设备配置151. 人员组织152. 设备配置15一、工程概况 本工程建筑总面积：48051.72m2；结构形式：全现浇剪力墙；建筑层数及层高：101#、102#为两栋角对角的塔式住宅楼，地上 18 层，层高 2.7m；103#住宅楼为地上 12 层，层高 2.7m；建筑高度：101#、102#檐高为 51.10m，103#檐高 37.30m 二、已有资料收集 有关测量方面工作收集到的资料有：该工程总平面图及基础结构施工平面图、北京测绘规划设计讨论院提供的该工程定位测量成果及用地红线拨地规划件各一份。三、场区平面控制网的测设 <一>场区平面控制网布设原则 1. 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则； 2. 布设平面控制网形首先根据设计总平面图，现场施工平面布置图； 3.选点应选在通视条件良好、安全、易保护的地方； 4.桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记； <二>场区平面控制网的布设及复测因该工程为一综合性群体建筑，依据业主及监理单位要求我测量分公司首先对北京测绘规划设计讨论院提供的该工程定位桩进行复测。经核实发现，北京测绘规划设计讨论院提供的（101）甲幢、（102）乙幢外皮交点坐标测量成果与图纸尺寸不符，两幢南、北方向 A 轴与 T 轴应相距 400cm 而不应重合；其坐标成果也与以总平面图甲幢东南角与用地红线关系推算的不符，但满足规划条件要求（总图竣工测量时应注意此点）。后依业主要求并经业主同意我测量分公司以北京测绘规划设计讨论院提供的（101）甲幢（102）乙幢东西边为起算方位，以 1#点测量成果为起算依据，利用日本 Topcon-701 智能型全站仪（2+3ppm.D），采纳极坐标或直角坐标定位放样的方法测设出建筑物主轴线的交点，经角度、距离校测符合点位限差要求后，依据平面控制网布设原则及轴线加密方法，布设场区平面控制网（见附图...
