北京某大厦基坑降水.支护工程设计VIP专享

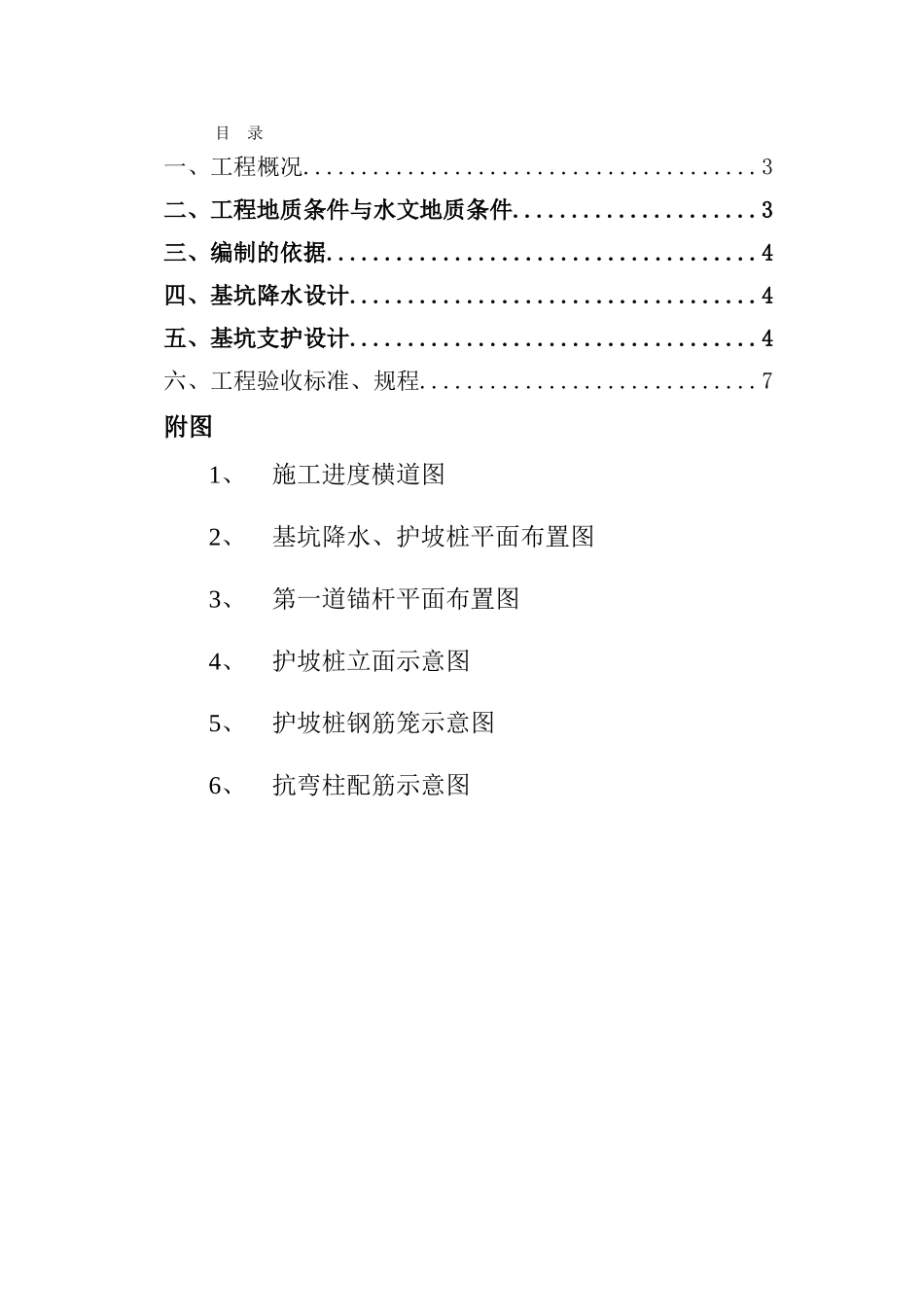

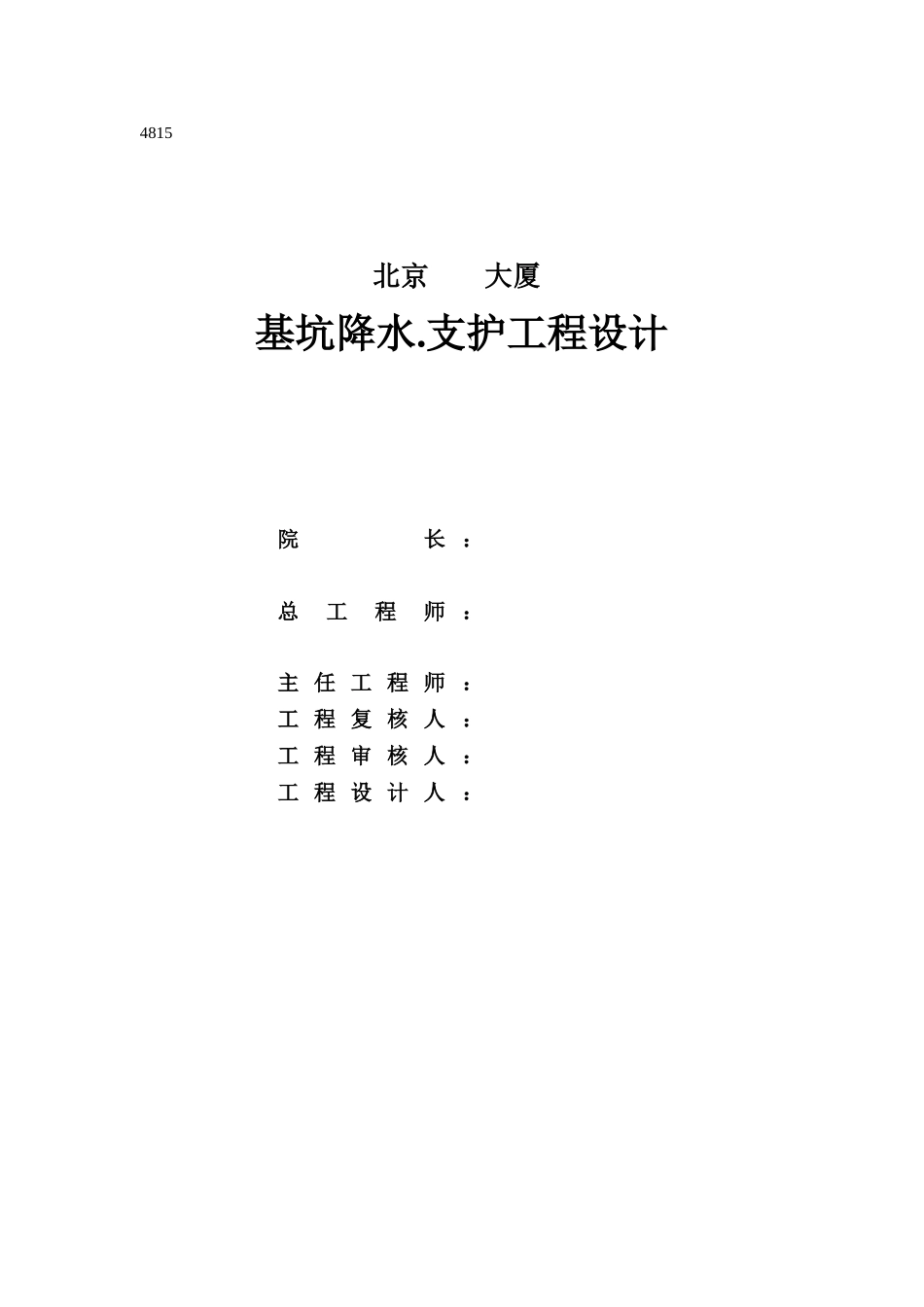

4815北京 大厦 基坑降水.支护工程设计 院长 ：总工程师 ：主 任 工 程 师 ：工 程 复 核 人 ：工 程 审 核 人 ：工 程 设 计 人 ： 目 录一、工程概况.......................................3二、工程地质条件与水文地质条件.....................3三、编制的依据.....................................4四、基坑降水设计...................................4五、基坑支护设计...................................4六、工程验收标准、规程.............................7附图1、施工进度横道图2、基坑降水、护坡桩平面布置图3、第一道锚杆平面布置图4、护坡桩立面示意图5、护坡桩钢筋笼示意图6、抗弯柱配筋示意图一、工程概况 北京 大厦位于北京青云航空仪表公司院内，拟建工程为地下 2 层、地上 22 层，拟采纳筏板基础。基础平面呈矩形，东西长 75.7m，南北宽 42.7 0m，基坑深度为-14.7m，地表标高为50.92～51.40m。该基坑西侧、北侧为公路、东侧为 24 层的 C 座住宅楼，南侧为 24 层的 A 座、B 座两栋住宅楼。基坑支护本着保证相邻建筑物、道路及地下管线安全的宗旨，可靠经济地对基坑进行支护。 二、工程地质条件与水文地质条件1、工程地质条件根据《青云住宅小区岩土工程勘察报告》可知，地表表层为人工填土，其下均为第四纪冲洪积的粘性土、砂类土及卵石层所构成。现将有关的土层描述： （1）、杂填土①层：杂色，松散，稍湿，以碎砖、灰渣为主，局部为粘粉素填土①１层，人工填土总厚度 1.1－2.6m。 （2）、粘质粉土②层：褐黄色，湿，中密，含氧化铁、铁锰质等，夹粉质粘土② 1层透镜体，该层厚度为 2.5～4.3m。 （3）、细砂③层：褐黄色，饱和，中密，以石英、长石、云母为主，该层厚度 0.5～1.0m。 （4）、粉质粘土④层：灰褐～褐灰色，可塑，含氧化铁、有机质等，在该层底部分布有粉质粘土④ 1层及粘质粉土④２层，该层厚度为 5.5～7.6m。 （5）、卵石⑤层：杂色，稍湿，密实，主要母岩为灰岩、花岗岩等，呈亚圆形，中粗砂充填，夹中砂⑤ １及砾砂⑤２透镜体，该层厚度为 7.0～7.5m。2、水文地质条件根据勘察报告，地下水属潜水型，勘察期间稳定水位埋深为1.8～5.5m，绝对标高为 45.50～50.06m。地下水对混凝土不具有腐蚀性。三、编制的依据 1、《青云住宅小区岩土工程勘察报告》中航勘察设计讨论院，1998.7；2、甲方提供的“地下二层平面图”；3、现场场地和环境条件...
