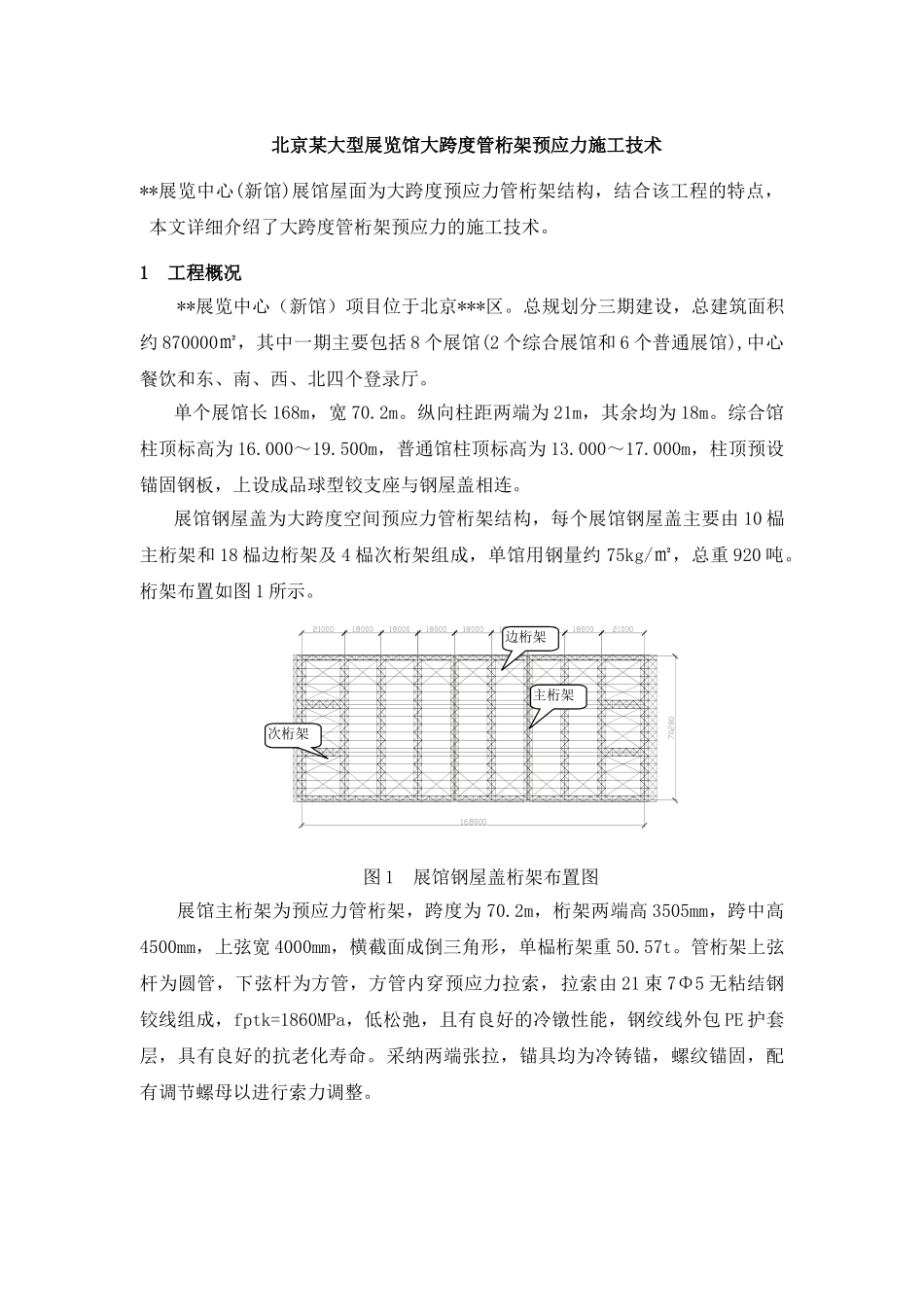

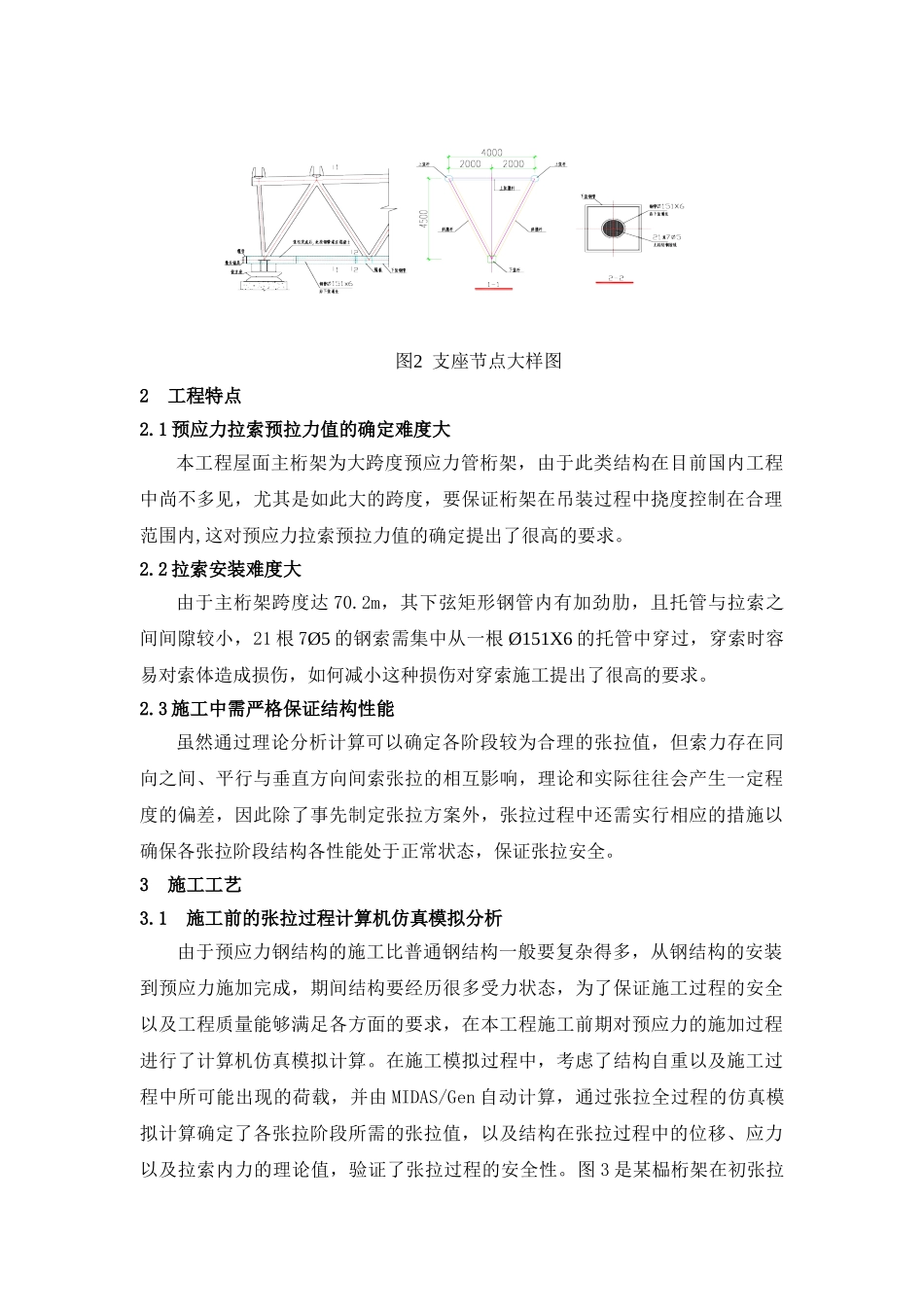

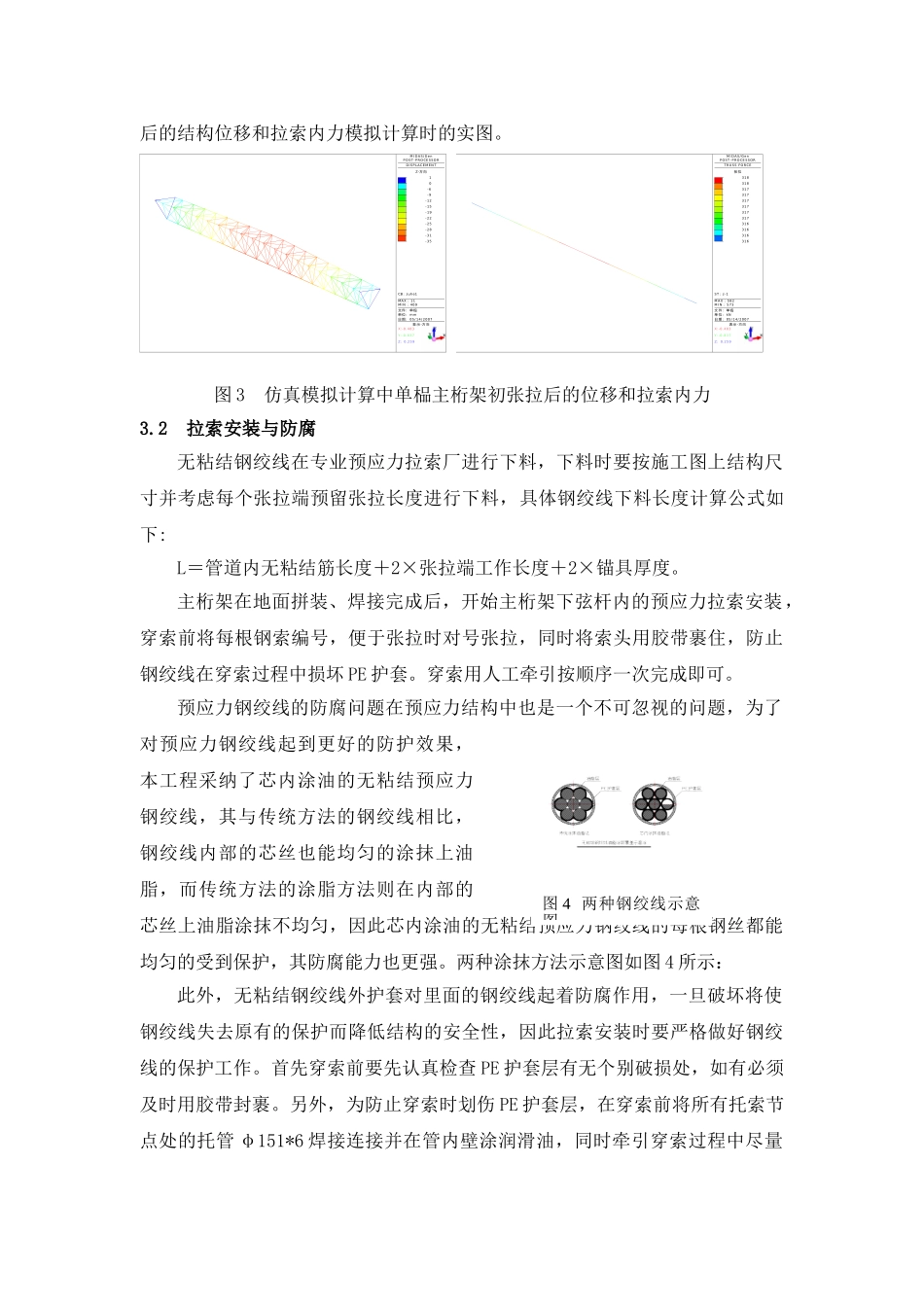

北京某大型展览馆大跨度管桁架预应力施工技术**展览中心(新馆)展馆屋面为大跨度预应力管桁架结构，结合该工程的特点，本文详细介绍了大跨度管桁架预应力的施工技术。1 工程概况**展览中心（新馆）项目位于北京***区。总规划分三期建设，总建筑面积约 870000㎡，其中一期主要包括 8 个展馆(2 个综合展馆和 6 个普通展馆),中心餐饮和东、南、西、北四个登录厅。单个展馆长 168m，宽 70.2m。纵向柱距两端为 21m，其余均为 18m。综合馆柱顶标高为 16.000～19.500m，普通馆柱顶标高为 13.000～17.000m，柱顶预设锚固钢板，上设成品球型铰支座与钢屋盖相连。展馆钢屋盖为大跨度空间预应力管桁架结构，每个展馆钢屋盖主要由 10 榀主桁架和 18 榀边桁架及 4 榀次桁架组成，单馆用钢量约 75kg/㎡，总重 920 吨。桁架布置如图 1 所示。图 1 展馆钢屋盖桁架布置图展馆主桁架为预应力管桁架，跨度为 70.2m，桁架两端高 3505mm，跨中高4500mm，上弦宽 4000mm，横截面成倒三角形，单榀桁架重 50.57t。管桁架上弦杆为圆管，下弦杆为方管，方管内穿预应力拉索，拉索由 21 束 7Φ5 无粘结钢铰线组成，fptk=1860MPa，低松弛，且有良好的冷镦性能，钢绞线外包 PE 护套层，具有良好的抗老化寿命。采纳两端张拉，锚具均为冷铸锚，螺纹锚固，配有调节螺母以进行索力调整。主桁架次桁架边桁架图2 支座节点大样图2 工程特点2.1 预应力拉索预拉力值的确定难度大本工程屋面主桁架为大跨度预应力管桁架，由于此类结构在目前国内工程中尚不多见，尤其是如此大的跨度，要保证桁架在吊装过程中挠度控制在合理范围内,这对预应力拉索预拉力值的确定提出了很高的要求。2.2 拉索安装难度大由于主桁架跨度达 70.2m，其下弦矩形钢管内有加劲肋，且托管与拉索之间间隙较小，21 根 7Ø5 的钢索需集中从一根 Ø151X6 的托管中穿过，穿索时容易对索体造成损伤，如何减小这种损伤对穿索施工提出了很高的要求。2.3 施工中需严格保证结构性能虽然通过理论分析计算可以确定各阶段较为合理的张拉值，但索力存在同向之间、平行与垂直方向间索张拉的相互影响，理论和实际往往会产生一定程度的偏差，因此除了事先制定张拉方案外，张拉过程中还需实行相应的措施以确保各张拉阶段结构各性能处于正常状态，保证张拉安全。3 施工工艺3.1 施工前的张拉过程计算机仿真模拟分析由于预应力钢结构的施工比普通钢结构一般要复杂得多，从钢结构的安装到预应力...
