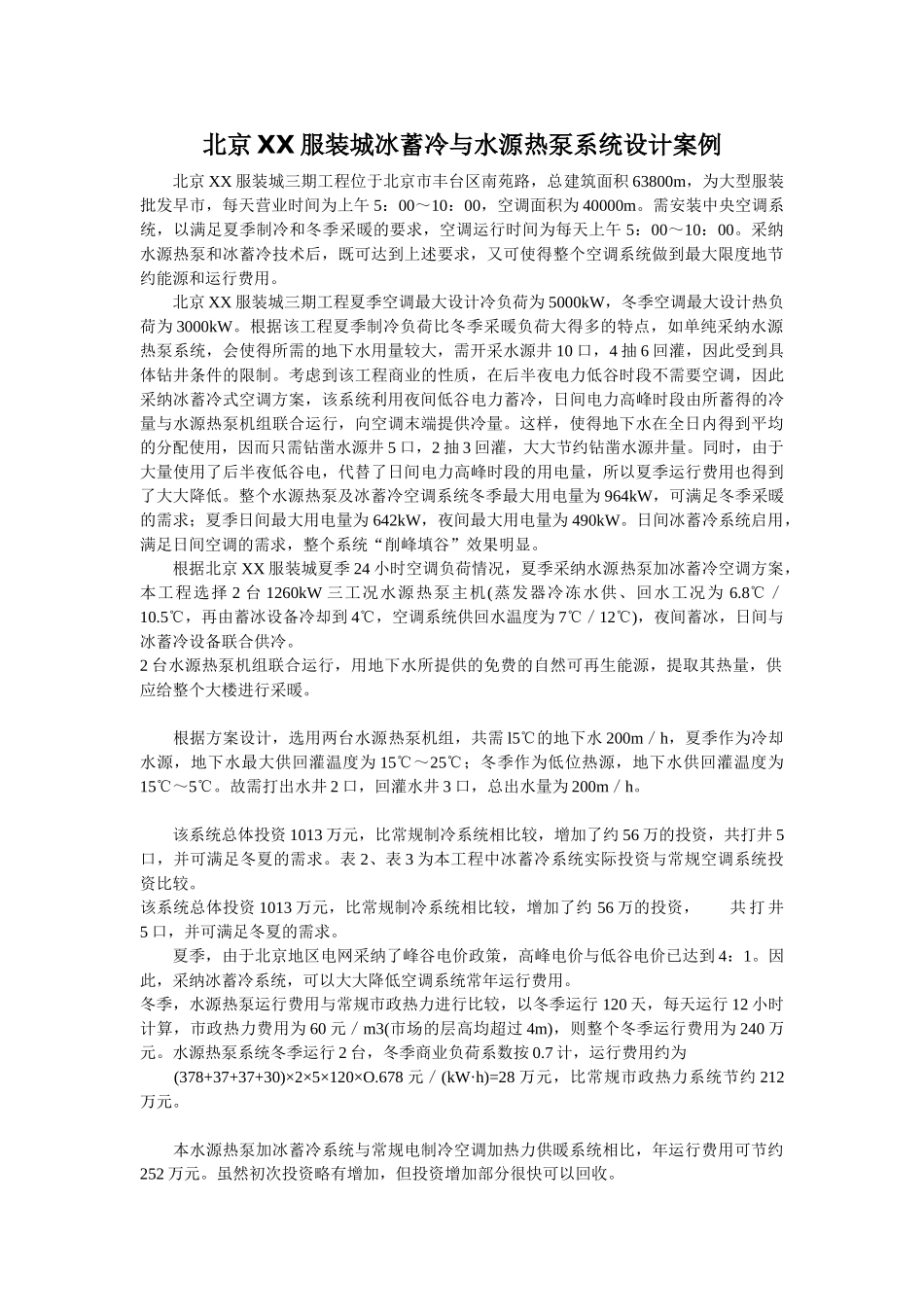

北京某服装城冰蓄冷与水源热泵系统设计案例VIP专享

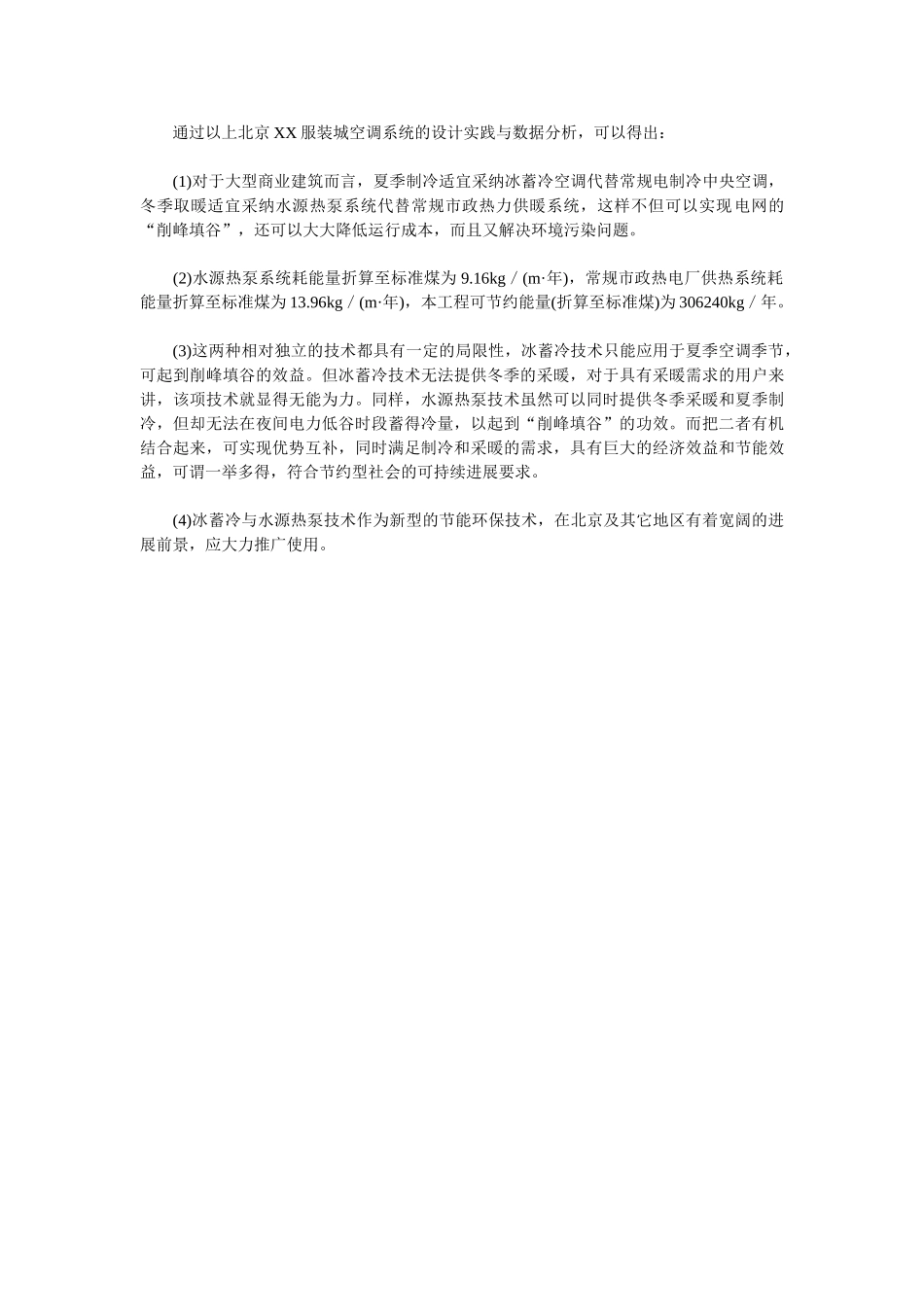

北京 XX 服装城冰蓄冷与水源热泵系统设计案例北京 XX 服装城三期工程位于北京市丰台区南苑路，总建筑面积 63800m，为大型服装批发早市，每天营业时间为上午 5：00～10：00，空调面积为 40000m。需安装中央空调系统，以满足夏季制冷和冬季采暖的要求，空调运行时间为每天上午 5：00～10：00。采纳水源热泵和冰蓄冷技术后，既可达到上述要求，又可使得整个空调系统做到最大限度地节约能源和运行费用。 北京 XX 服装城三期工程夏季空调最大设计冷负荷为 5000kW，冬季空调最大设计热负荷为 3000kW。根据该工程夏季制冷负荷比冬季采暖负荷大得多的特点，如单纯采纳水源热泵系统，会使得所需的地下水用量较大，需开采水源井 10 口，4 抽 6 回灌，因此受到具体钻井条件的限制。考虑到该工程商业的性质，在后半夜电力低谷时段不需要空调，因此采纳冰蓄冷式空调方案，该系统利用夜间低谷电力蓄冷，日间电力高峰时段由所蓄得的冷量与水源热泵机组联合运行，向空调末端提供冷量。这样，使得地下水在全日内得到平均的分配使用，因而只需钻凿水源井 5 口，2 抽 3 回灌，大大节约钻凿水源井量。同时，由于大量使用了后半夜低谷电，代替了日间电力高峰时段的用电量，所以夏季运行费用也得到了大大降低。整个水源热泵及冰蓄冷空调系统冬季最大用电量为 964kW，可满足冬季采暖的需求；夏季日间最大用电量为 642kW，夜间最大用电量为 490kW。日间冰蓄冷系统启用，满足日间空调的需求，整个系统“削峰填谷”效果明显。根据北京 XX 服装城夏季 24 小时空调负荷情况，夏季采纳水源热泵加冰蓄冷空调方案，本工程选择 2 台 1260kW 三工况水源热泵主机(蒸发器冷冻水供、回水工况为 6.8℃／10.5℃，再由蓄冰设备冷却到 4℃，空调系统供回水温度为 7℃／12℃)，夜间蓄冰，日间与冰蓄冷设备联合供冷。2 台水源热泵机组联合运行，用地下水所提供的免费的自然可再生能源，提取其热量，供应给整个大楼进行采暖。 根据方案设计，选用两台水源热泵机组，共需 l5℃的地下水 200m／h，夏季作为冷却水源，地下水最大供回灌温度为 15℃～25℃；冬季作为低位热源，地下水供回灌温度为15℃～5℃。故需打出水井 2 口，回灌水井 3 口，总出水量为 200m／h。 该系统总体投资 1013 万元，比常规制冷系统相比较，增加了约 56 万的投资，共打井 5口，并可满足冬夏的需求。表 2、表 3 为本工程中冰蓄冷系统实际投资与常规空调系统投资比...
