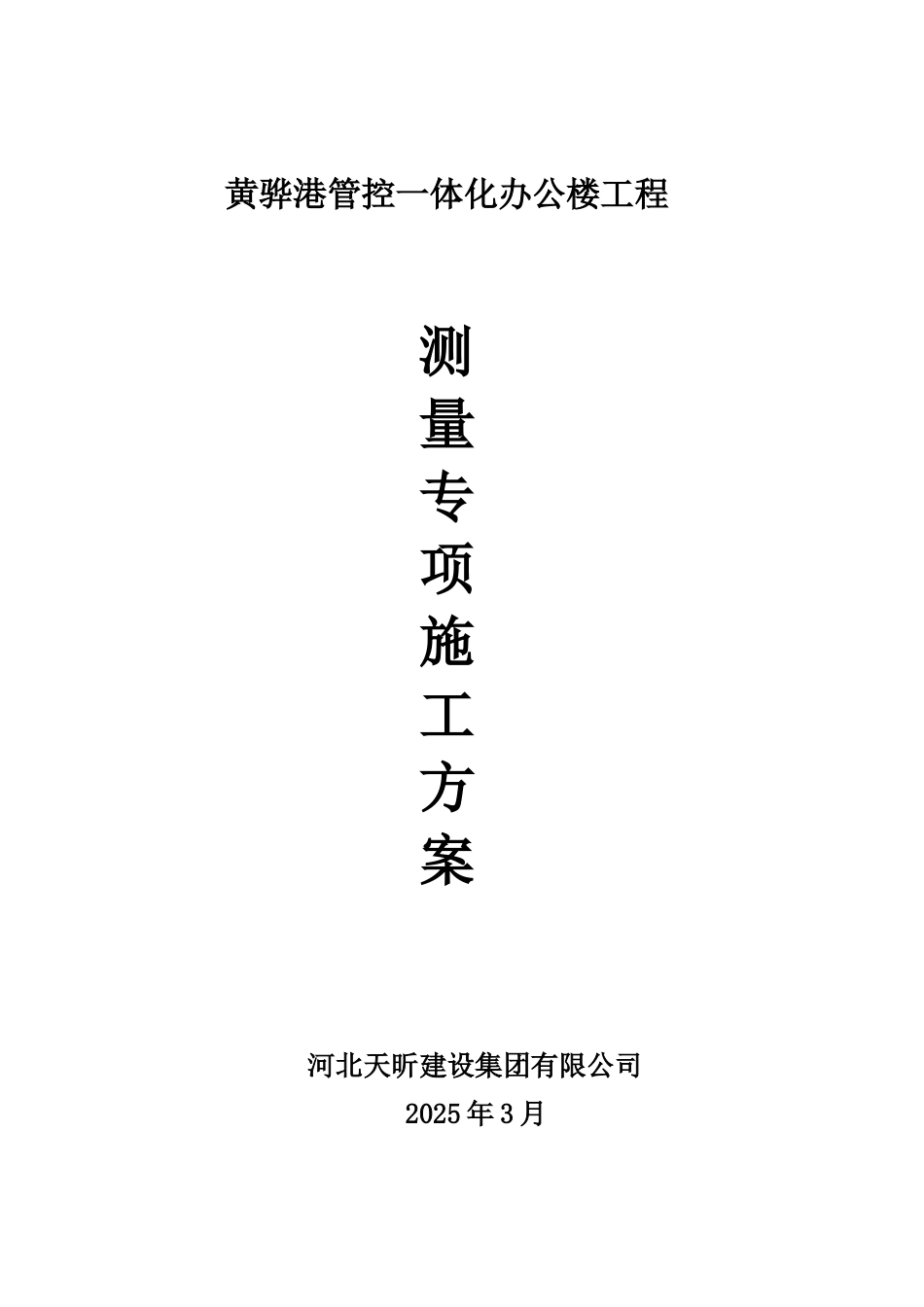

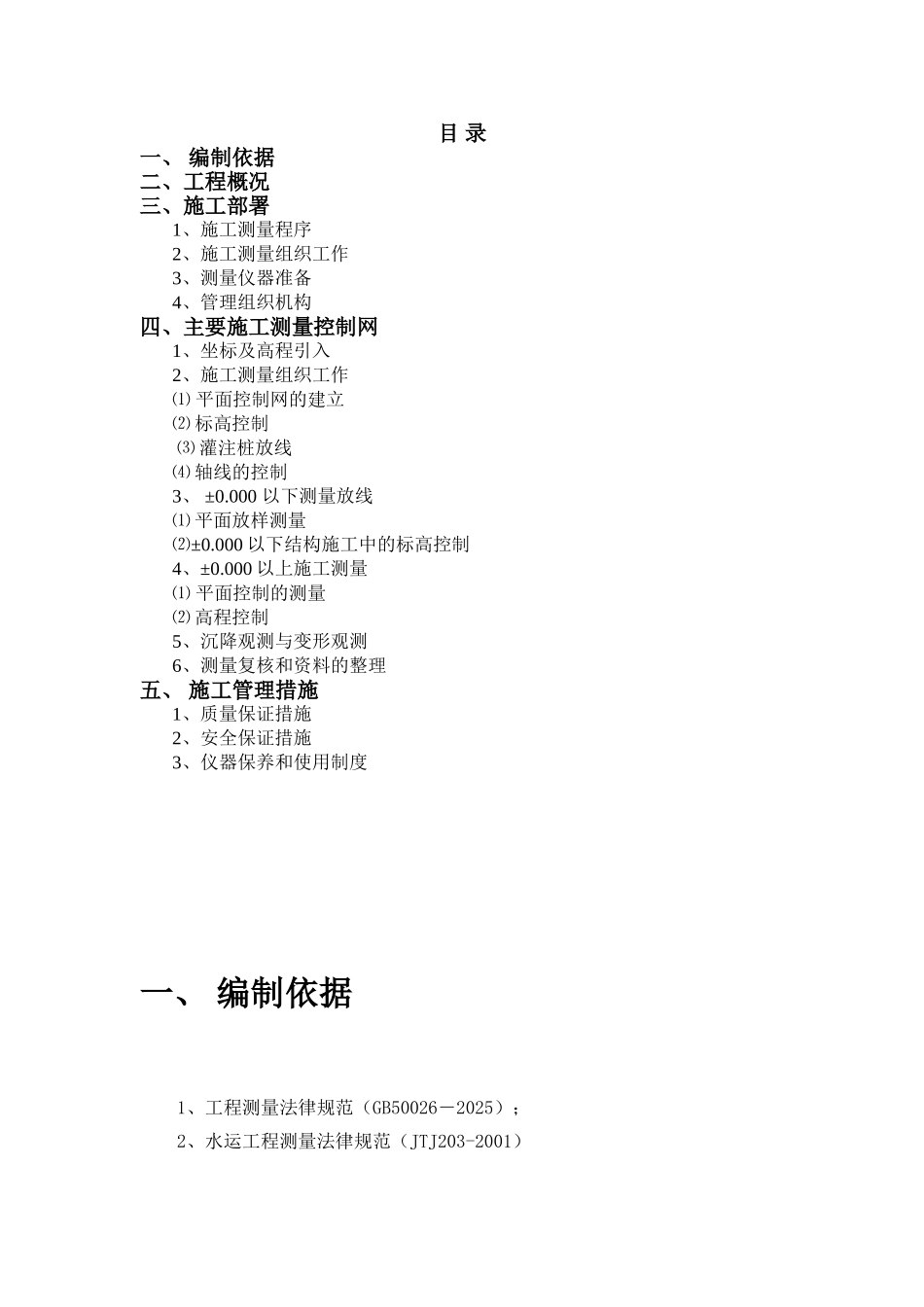

黄骅港管控一体化办公楼工程测量专项施工方案 河北天昕建设集团有限公司 2025 年 3 月目 录一、 编制依据二、工程概况三、施工部署1、施工测量程序2、施工测量组织工作3、测量仪器准备4、管理组织机构四、主要施工测量控制网1、坐标及高程引入2、施工测量组织工作⑴ 平面控制网的建立⑵ 标高控制⑶ 灌注桩放线⑷ 轴线的控制3、 ±0.000 以下测量放线⑴ 平面放样测量⑵±0.000 以下结构施工中的标高控制4、±0.000 以上施工测量⑴ 平面控制的测量⑵ 高程控制5、沉降观测与变形观测6、测量复核和资料的整理五、 施工管理措施1、质量保证措施2、安全保证措施3、仪器保养和使用制度一、 编制依据1、工程测量法律规范（GB50026－2025）；2、水运工程测量法律规范（JTJ203-2001）3、黄骅港管控一体化办公楼工程施工图纸。二、工程概况本工程为黄骅港管控一体化办公楼工程，主体框剪结构，本工程占地面积为 2255 平方米，总建筑面积为 16243 平方米，本工程地上 8 层，一层层高为5.2m，二层至七层层高为 4.2m，顶层层高为 4.8m，建筑高度为 43.9m。属于二类高层建筑，本工程防火设计的建筑分类为高层二类，其耐火等级为二级，抗震设防烈度为 7 度。本工程屋面防水等级为二级。三、施工部署1、 施工测量程序准备工作→测量作业→自检合格→验收合格→下道工序2、 施工测量组织工作由项目技术部专业测量人员成立测量小组，根据甲方给定的坐标点和高程控制点进行工程定位，建立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度由测量负责人根据项目的总体进度计划进行安排。3、测量仪器准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器，所有测量仪器必须经专业法定检测部门检验合格后方可使用。使用时应严格遵照《工程测量法律规范》要求操作、保管及维护，并设立测量设备台帐。测量仪器配备一览表序号测量仪器名称规格型号单位数量备注1全站仪NTS-962R台12经纬仪DT-02LL台13自动安平水准仪DSC240台14激光铅垂仪DZJ2台15钢卷尺50m把25m把36塔尺5m把17对讲机个28墨斗只34、管理组织机构四、主要施工测量控制网1、 坐标及高程引入技术负责RENREN技术负责RENREN放线负责REN 放线负责REN 放线员放线员放线员放线员放线员放线员根据业主提供的坐标、高程控制点，得知场外坐标控制点和高程坐标控制点信息如下：建设单位提供坐标、高程控制点控制点X...
