半硬质矿棉板及半硬质玻璃棉板VIP专享

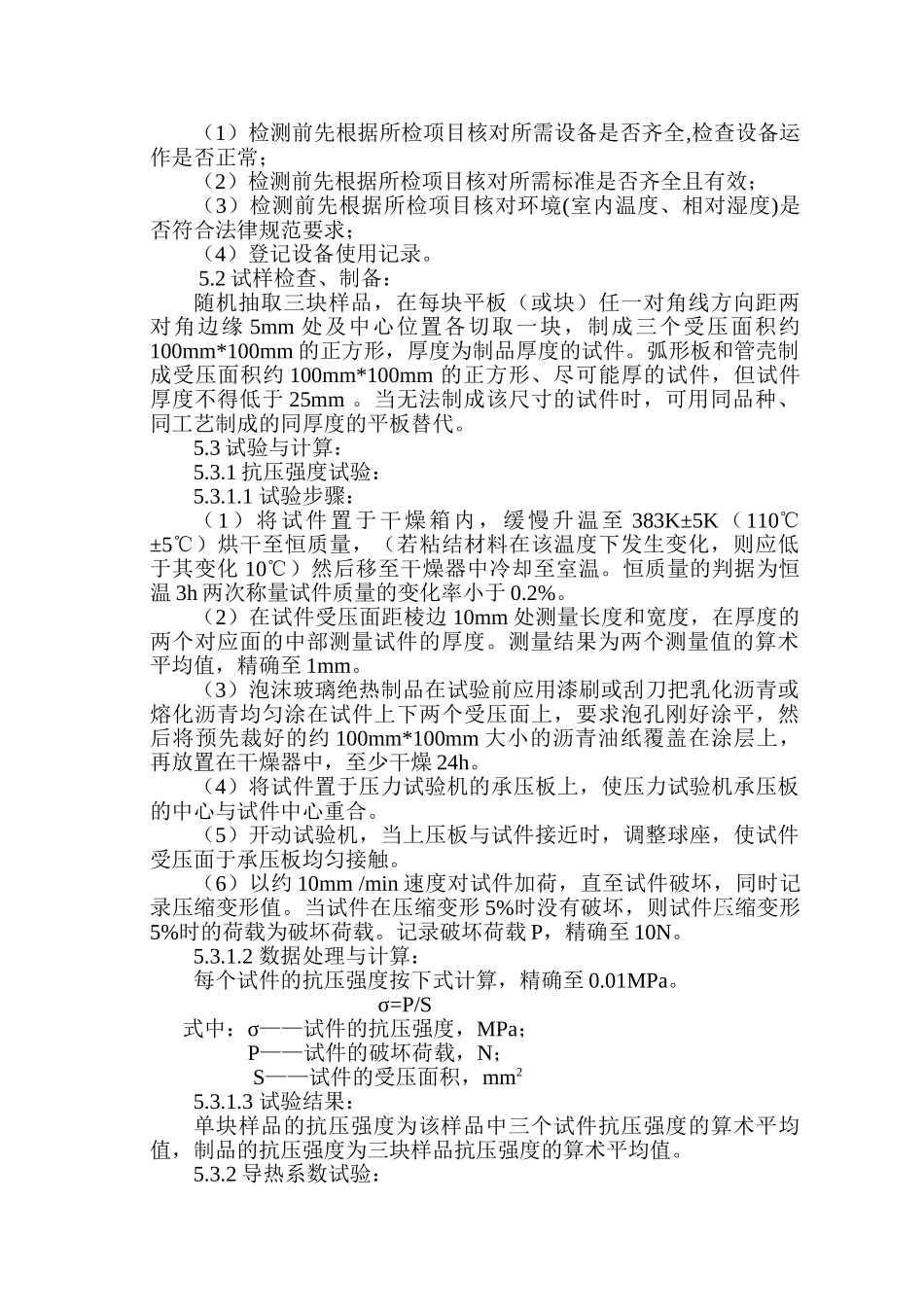

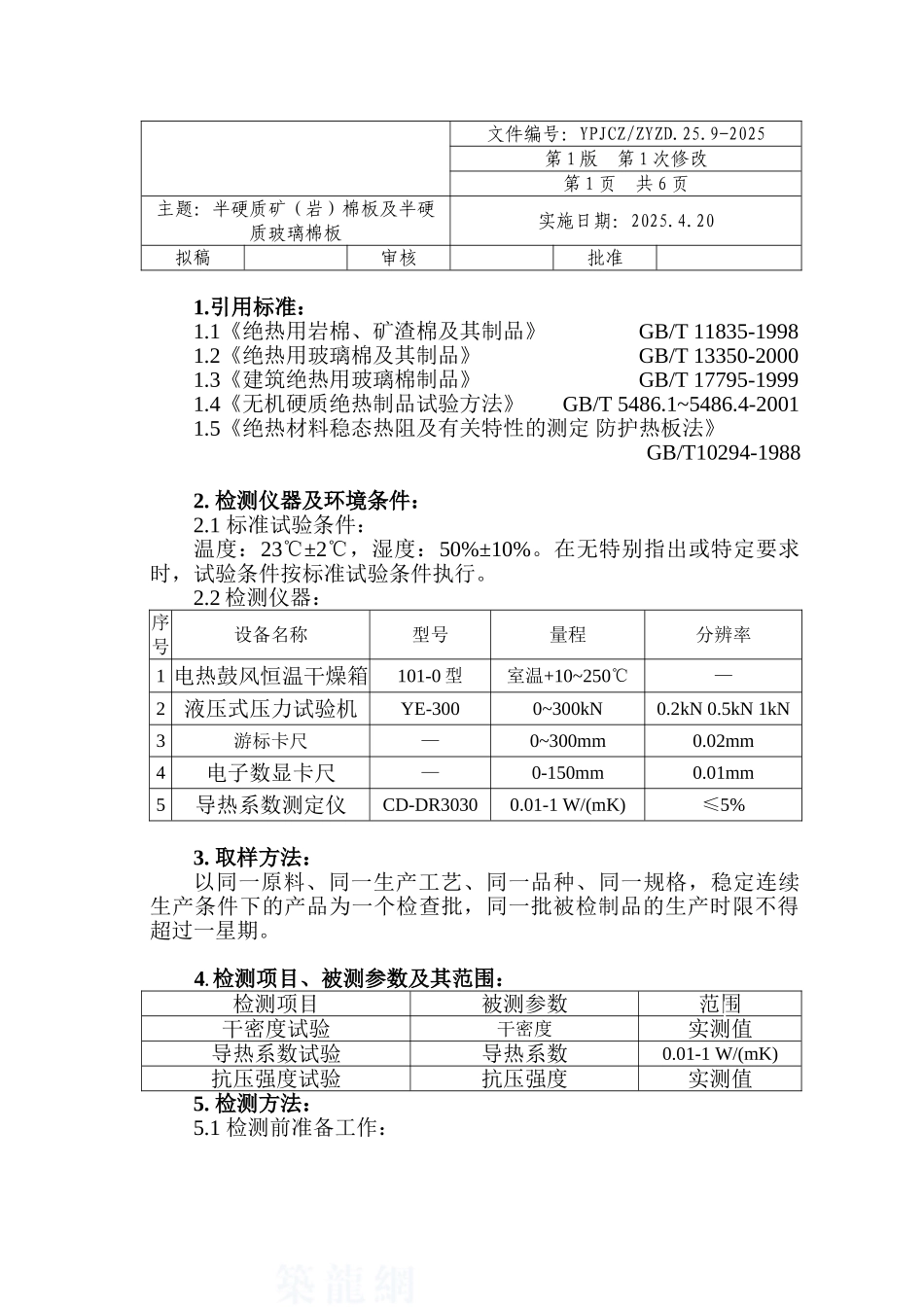

文件编号：YPJCZ/ZYZD.25.9-2025第 1 版 第 1 次修改第 1 页 共 6 页主题：半硬质矿（岩）棉板及半硬质玻璃棉板实施日期：2025.4.20拟稿审核批准1.引用标准： 1.1《绝热用岩棉、矿渣棉及其制品》 GB/T 11835-19981.2《绝热用玻璃棉及其制品》 GB/T 13350-20001.3《建筑绝热用玻璃棉制品》 GB/T 17795-19991.4《无机硬质绝热制品试验方法》 GB/T 5486.1~5486.4-20011.5《绝热材料稳态热阻及有关特性的测定 防护热板法》GB/T10294-19882. 检测仪器及环境条件：2.1 标准试验条件：温度：23℃±2℃，湿度：50%±10%。在无特别指出或特定要求时，试验条件按标准试验条件执行。2.2 检测仪器：序号设备名称型号量程分辨率1 电热鼓风恒温干燥箱101-0 型室温+10~250℃—2液压式压力试验机YE-3000~300kN0.2kN 0.5kN 1kN3游标卡尺—0~300mm0.02mm4电子数显卡尺—0-150mm0.01mm5导热系数测定仪CD-DR30300.01-1 W/(mK)≤5%3. 取样方法：以同一原料、同一生产工艺、同一品种、同一规格，稳定连续生产条件下的产品为一个检查批，同一批被检制品的生产时限不得超过一星期。4. 检测项目、被测参数及其范围：检测项目被测参数范围干密度试验干密度实测值导热系数试验导热系数0.01-1 W/(mK)抗压强度试验抗压强度实测值5. 检测方法：5.1 检测前准备工作：（1）检测前先根据所检项目核对所需设备是否齐全,检查设备运作是否正常；（2）检测前先根据所检项目核对所需标准是否齐全且有效；（3）检测前先根据所检项目核对环境(室内温度、相对湿度)是否符合法律规范要求；（4）登记设备使用记录。 5.2 试样检查、制备：随机抽取三块样品，在每块平板（或块）任一对角线方向距两对角边缘 5mm 处及中心位置各切取一块，制成三个受压面积约100mm*100mm 的正方形，厚度为制品厚度的试件。弧形板和管壳制成受压面积约 100mm*100mm 的正方形、尽可能厚的试件，但试件厚度不得低于 25mm 。当无法制成该尺寸的试件时，可用同品种、同工艺制成的同厚度的平板替代。5.3 试验与计算：5.3.1 抗压强度试验：5.3.1.1 试验步骤：（1）将试件置于干燥箱内，缓慢升温至 383K±5K（110℃±5℃）烘干至恒质量，（若粘结材料在该温度下发生变化，则应低于其变化 10℃）然后移至干燥器中冷却至室温。恒质量的判据为恒温 3h 两次称量试件质量的变化率小于 0.2%。（2）在试件受压面距棱边 10mm 处测量长度和宽度，在厚度的两个对应面的中部测量...
