华强城外架悬挑防护棚施工方案VIP专享

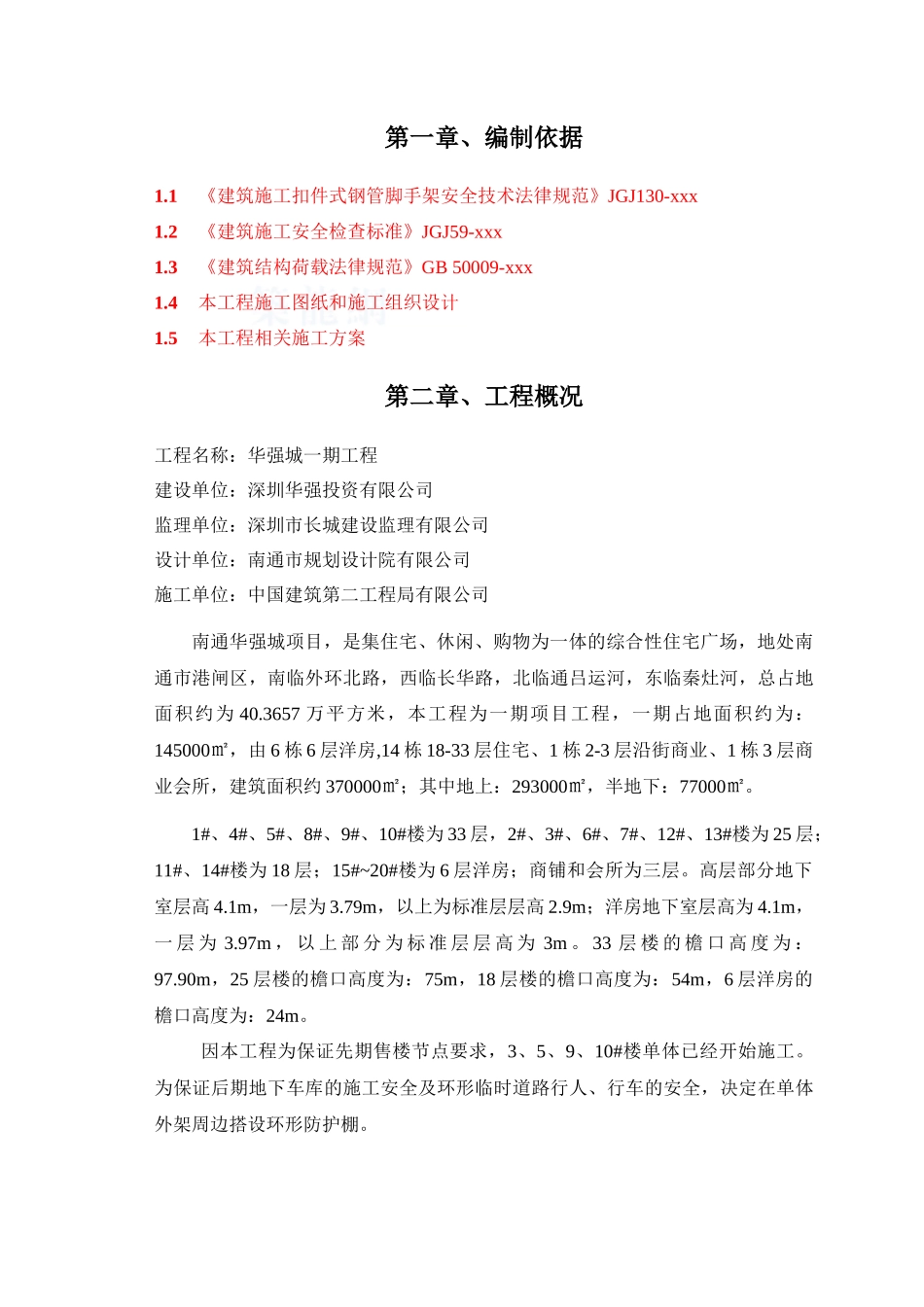

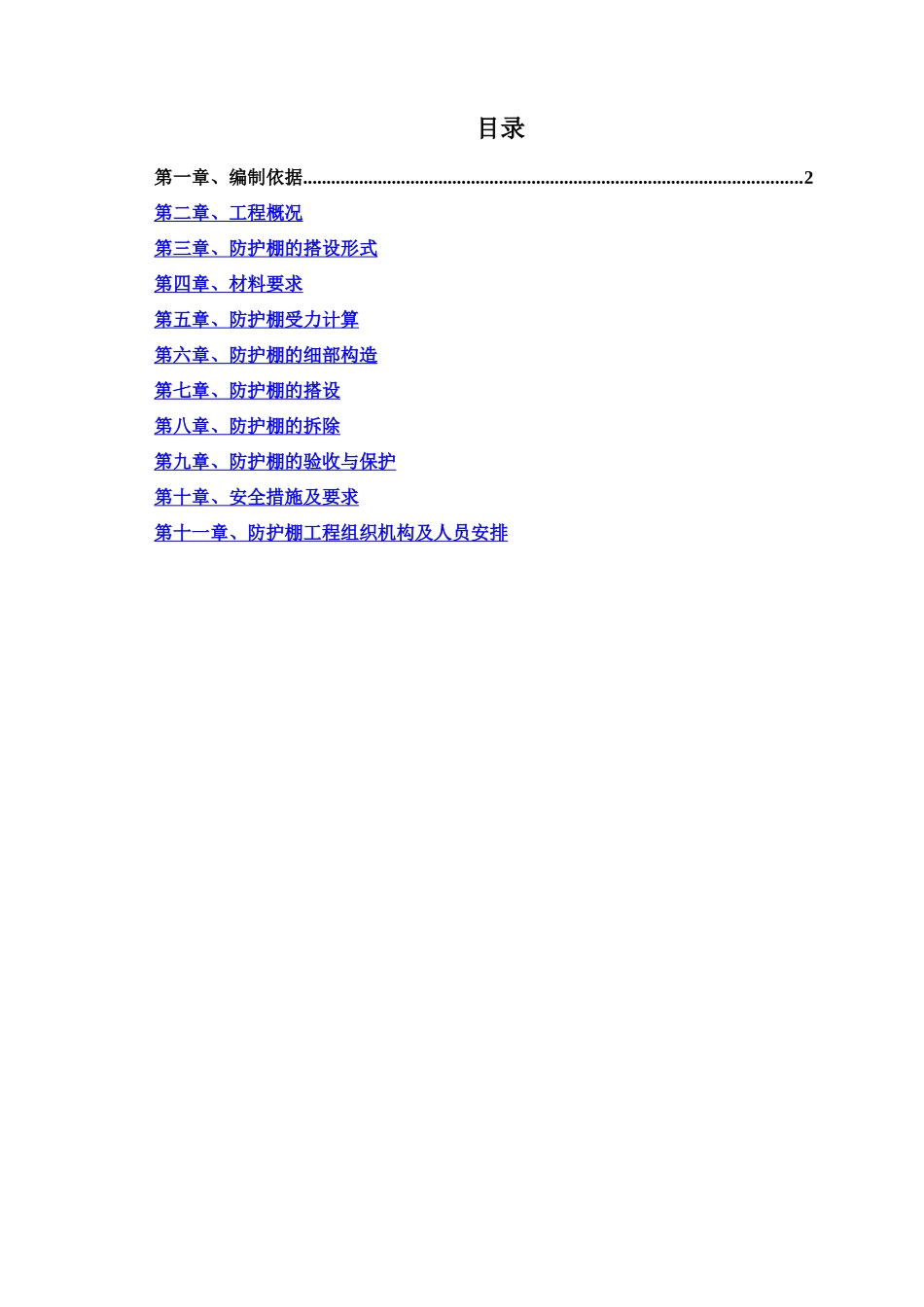

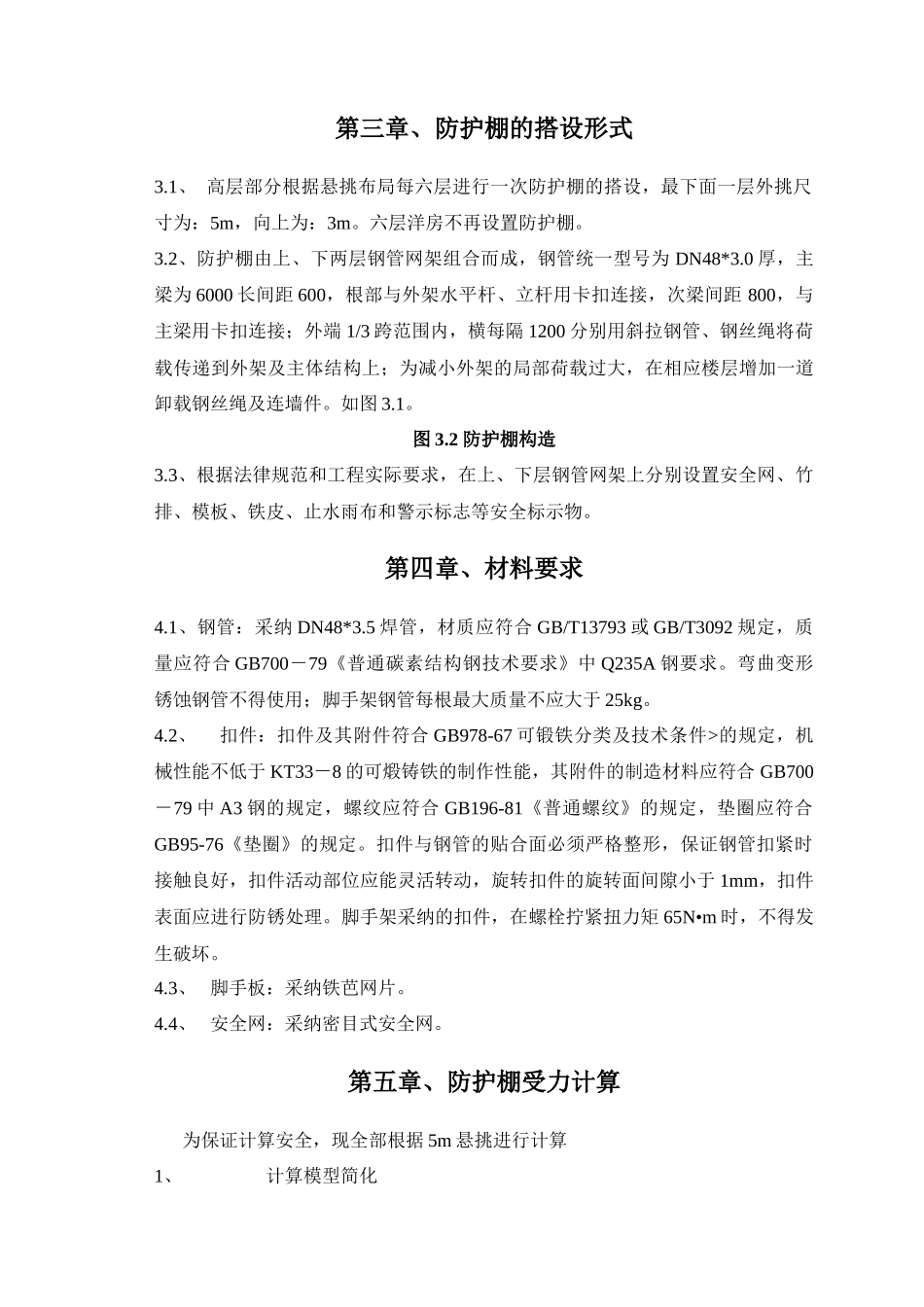

目录第一章、编制依据...........................................................................................................2第二章、工程概况 第三章、防护棚的搭设形式 第四章、材料要求 第五章、防护棚受力计算 第六章、防护棚的细部构造 第七章、防护棚的搭设 第八章、防护棚的拆除 第九章、防护棚的验收与保护 第十章、安全措施及要求 第十一章、防护棚工程组织机构及人员安排 第一章、编制依据1.1《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-xxx1.2《建筑施工安全检查标准》JGJ59-xxx1.3《建筑结构荷载法律规范》GB 50009-xxx1.4本工程施工图纸和施工组织设计1.5本工程相关施工方案第二章、工程概况工程名称：华强城一期工程建设单位：深圳华强投资有限公司监理单位：深圳市长城建设监理有限公司设计单位：南通市规划设计院有限公司施工单位：中国建筑第二工程局有限公司南通华强城项目，是集住宅、休闲、购物为一体的综合性住宅广场，地处南通市港闸区，南临外环北路，西临长华路，北临通吕运河，东临秦灶河，总占地面积约为 40.3657 万平方米，本工程为一期项目工程，一期占地面积约为：145000㎡，由 6 栋 6 层洋房,14 栋 18-33 层住宅、1 栋 2-3 层沿街商业、1 栋 3 层商业会所，建筑面积约 370000㎡；其中地上：293000㎡，半地下：77000㎡。1#、4#、5#、8#、9#、10#楼为 33 层，2#、3#、6#、7#、12#、13#楼为 25 层；11#、14#楼为 18 层；15#~20#楼为 6 层洋房；商铺和会所为三层。高层部分地下室层高 4.1m，一层为 3.79m，以上为标准层层高 2.9m；洋房地下室层高为 4.1m，一 层 为 3.97m ， 以 上 部 分 为 标 准 层 层 高 为 3m 。 33 层 楼 的 檐 口 高 度 为 ：97.90m，25 层楼的檐口高度为：75m，18 层楼的檐口高度为：54m，6 层洋房的檐口高度为：24m。因本工程为保证先期售楼节点要求，3、5、9、10#楼单体已经开始施工。为保证后期地下车库的施工安全及环形临时道路行人、行车的安全，决定在单体外架周边搭设环形防护棚。第三章、防护棚的搭设形式3.1、 高层部分根据悬挑布局每六层进行一次防护棚的搭设，最下面一层外挑尺寸为：5m，向上为：3m。六层洋房不再设置防护棚。3.2、防护棚由上、下两层钢管网架组合而成，钢管统一型号为 DN48*3.0 厚，主梁为 6000 长间距 600，根部与外架水平杆、立杆用卡扣连接，次梁间距 800，与...
