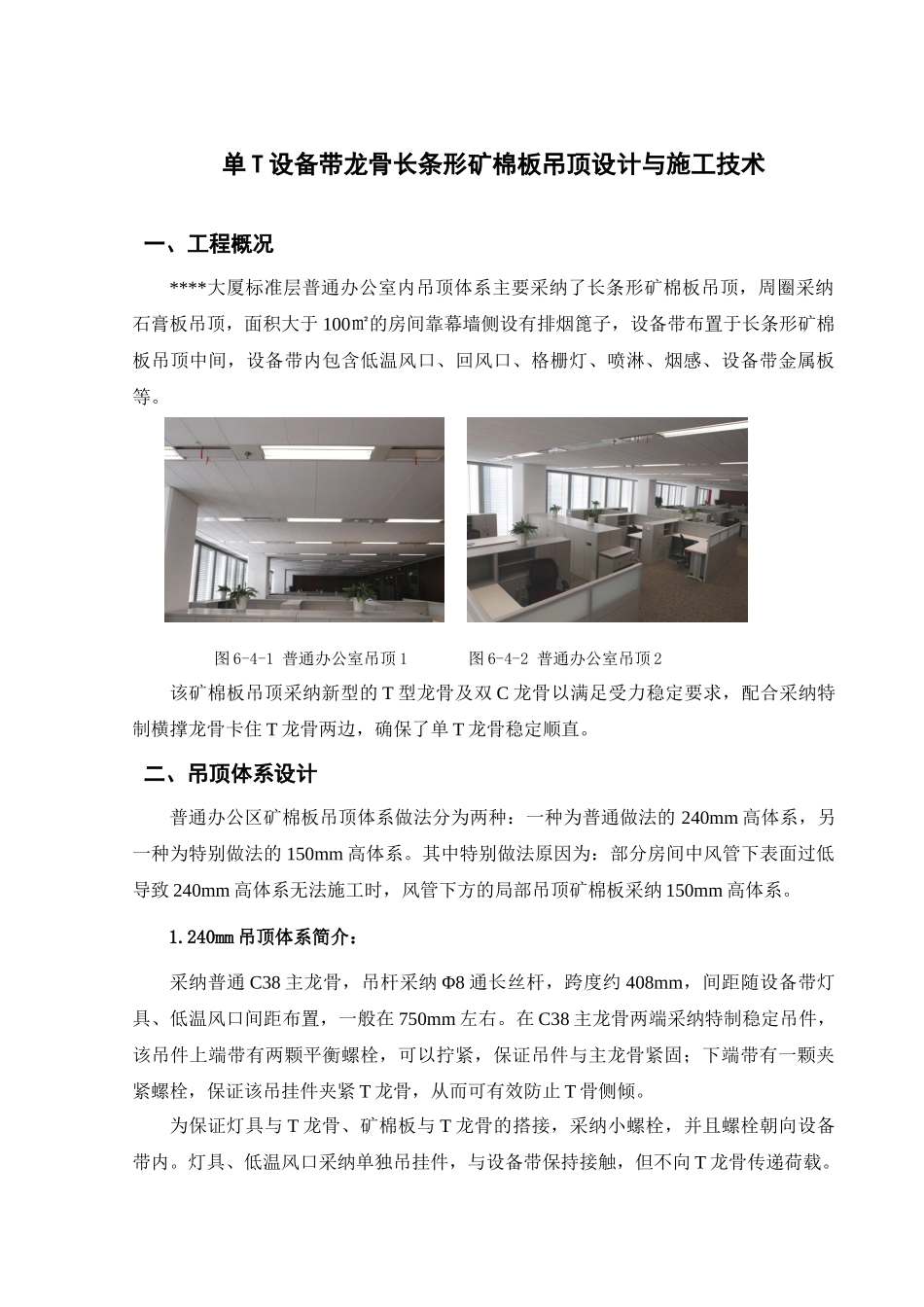

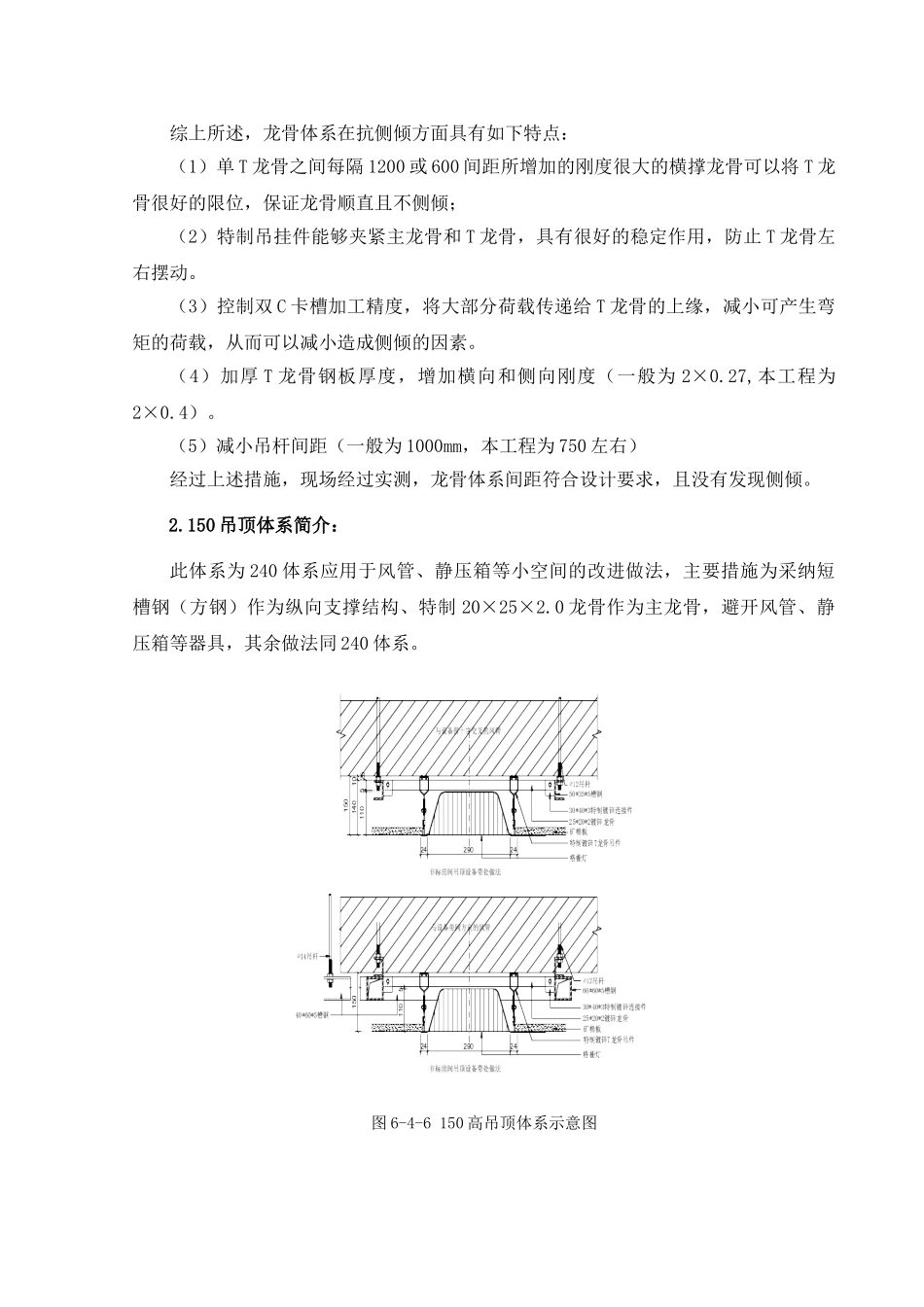

单 T 设备带龙骨长条形矿棉板吊顶设计与施工技术一、工程概况****大厦标准层普通办公室内吊顶体系主要采纳了长条形矿棉板吊顶，周圈采纳石膏板吊顶，面积大于 100㎡的房间靠幕墙侧设有排烟篦子，设备带布置于长条形矿棉板吊顶中间，设备带内包含低温风口、回风口、格栅灯、喷淋、烟感、设备带金属板等。 图 6-4-1 普通办公室吊顶 1 图 6-4-2 普通办公室吊顶 2该矿棉板吊顶采纳新型的 T 型龙骨及双 C 龙骨以满足受力稳定要求，配合采纳特制横撑龙骨卡住 T 龙骨两边，确保了单 T 龙骨稳定顺直。二、吊顶体系设计普通办公区矿棉板吊顶体系做法分为两种：一种为普通做法的 240mm 高体系，另一种为特别做法的 150mm 高体系。其中特别做法原因为：部分房间中风管下表面过低导致 240mm 高体系无法施工时，风管下方的局部吊顶矿棉板采纳 150mm 高体系。1.240mm 吊顶体系简介：采纳普通 C38 主龙骨，吊杆采纳 Φ8 通长丝杆，跨度约 408mm，间距随设备带灯具、低温风口间距布置，一般在 750mm 左右。在 C38 主龙骨两端采纳特制稳定吊件，该吊件上端带有两颗平衡螺栓，可以拧紧，保证吊件与主龙骨紧固；下端带有一颗夹紧螺栓，保证该吊挂件夹紧 T 龙骨，从而可有效防止 T 骨侧倾。为保证灯具与 T 龙骨、矿棉板与 T 龙骨的搭接，采纳小螺栓，并且螺栓朝向设备带内。灯具、低温风口采纳单独吊挂件，与设备带保持接触，但不向 T 龙骨传递荷载。图 6-4-3 240 高吊顶体系示意图在灯具与低温风口之间有一空间，一般约 20mm，在此间隙增加一横撑龙骨，截面为 10mm×30mm，壁厚 1.0，经测算，此横撑龙骨体系单件有效承压能力大于为 200Kg/根，可有效防止 T 龙骨在回风口、装饰金属板作用下扭转。图 6-4-4 横撑龙骨示意图 1图 6-4-5 T 龙骨及横撑龙骨详图双 C 龙骨端头卡槽深度保证将矿棉板传递过来的荷载，尽量传递到双 C 的上缘，避开或减小传递到下缘，形成弯矩，对 T 龙骨抗侧倾不利。体系端头与 T 龙骨搭接的高度严格控制加工尺寸，目前加工能力能够达到 0.02mm 的精度，确保 T 龙骨肋受力而非下翼缘受力，完全可以保证此要求。综上所述，龙骨体系在抗侧倾方面具有如下特点：（1）单 T 龙骨之间每隔 1200 或 600 间距所增加的刚度很大的横撑龙骨可以将 T 龙骨很好的限位，保证龙骨顺直且不侧倾；（2）特制吊挂件能够夹紧主龙骨和 T 龙骨，具有很好的稳定作用，防止 T 龙骨...
