南水北调中线某标段抛石施工方案VIP专享

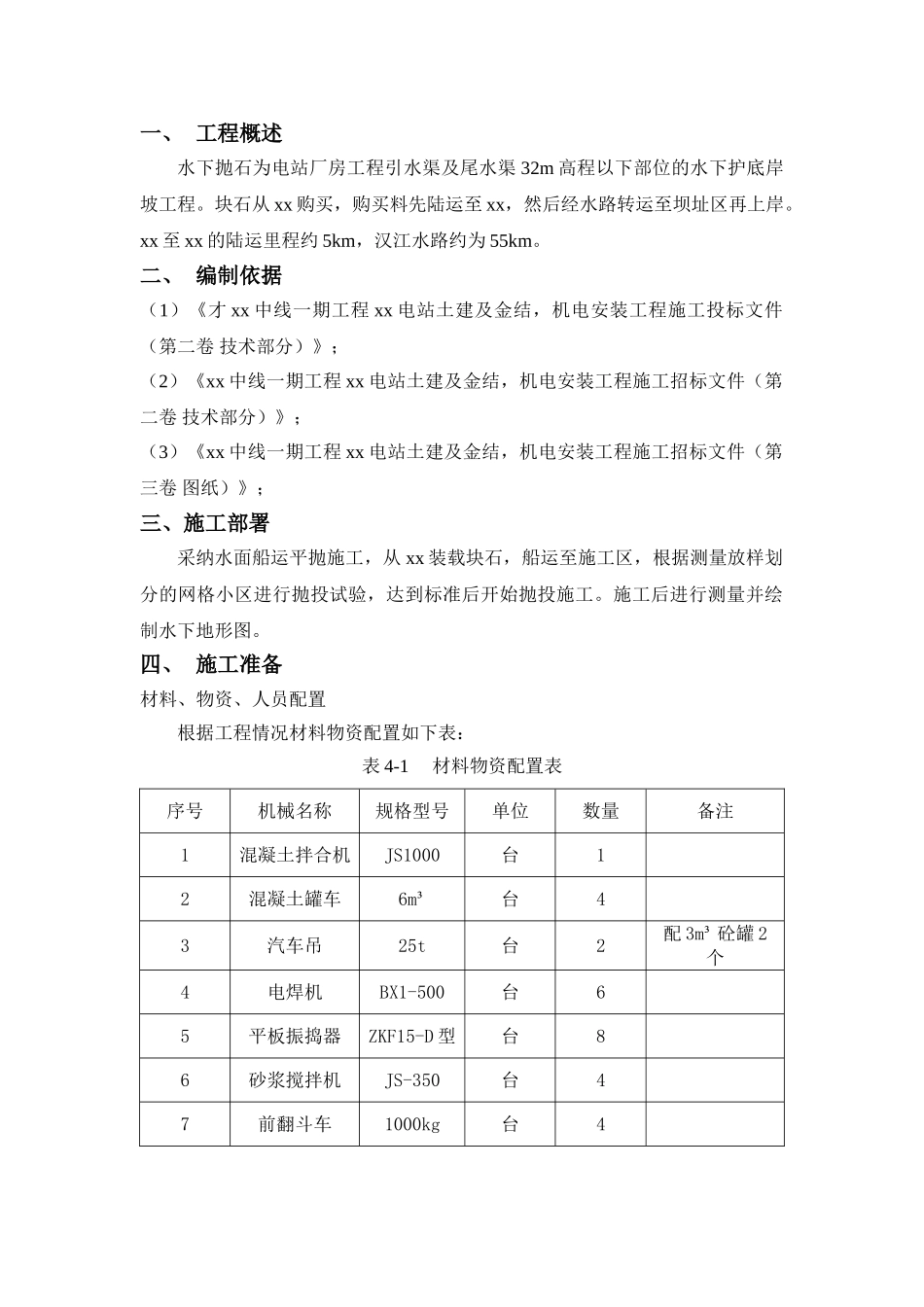

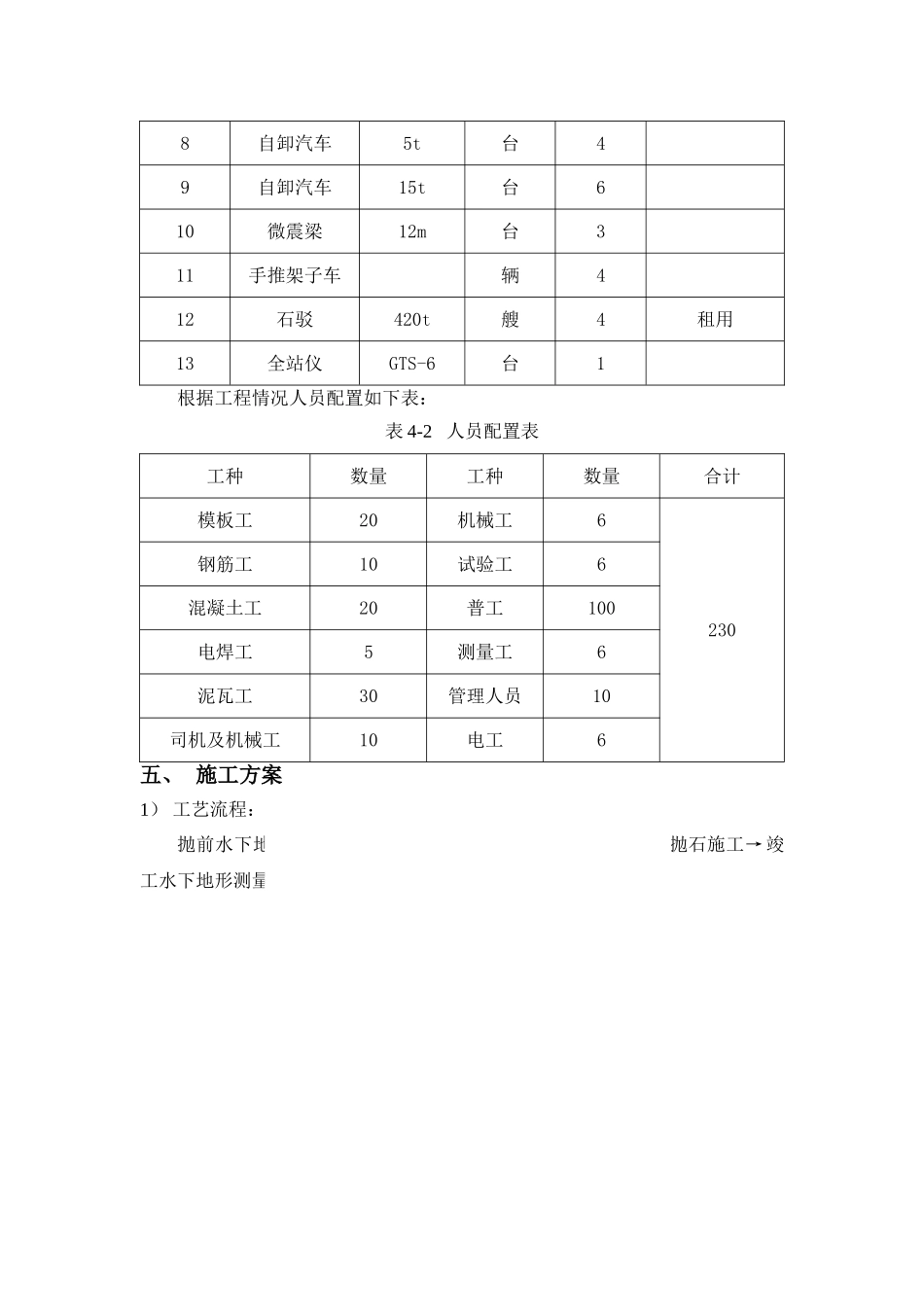

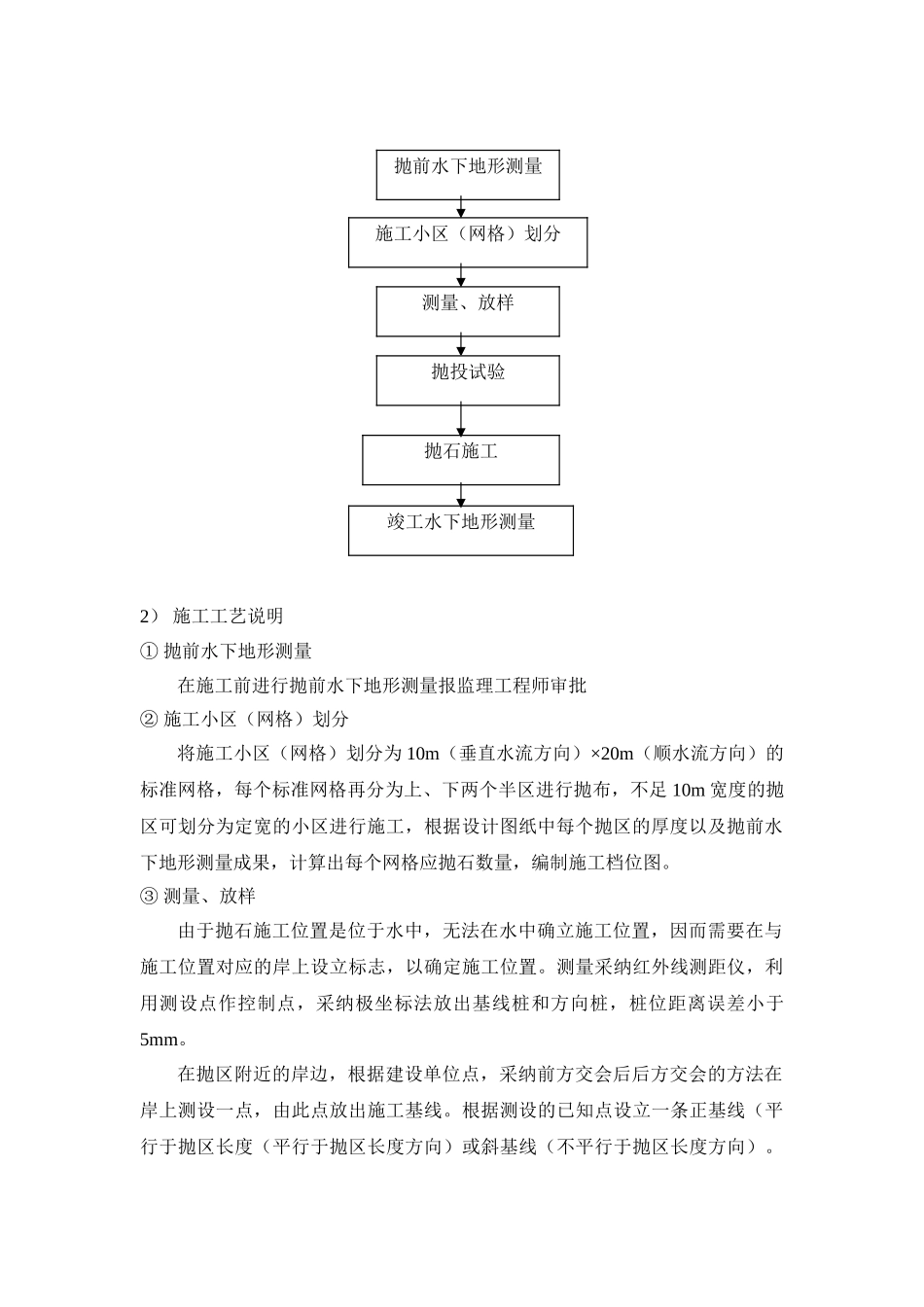

一、 工程概述水下抛石为电站厂房工程引水渠及尾水渠 32m 高程以下部位的水下护底岸坡工程。块石从 xx 购买，购买料先陆运至 xx，然后经水路转运至坝址区再上岸。xx 至 xx 的陆运里程约 5km，汉江水路约为 55km。二、 编制依据（1）《才 xx 中线一期工程 xx 电站土建及金结，机电安装工程施工投标文件（第二卷 技术部分）》；（2）《xx 中线一期工程 xx 电站土建及金结，机电安装工程施工招标文件（第二卷 技术部分）》；（3）《xx 中线一期工程 xx 电站土建及金结，机电安装工程施工招标文件（第三卷 图纸）》；三、施工部署采纳水面船运平抛施工，从 xx 装载块石，船运至施工区，根据测量放样划分的网格小区进行抛投试验，达到标准后开始抛投施工。施工后进行测量并绘制水下地形图。四、 施工准备材料、物资、人员配置根据工程情况材料物资配置如下表：表 4-1 材料物资配置表序号机械名称规格型号单位数量备注1混凝土拌合机JS1000台12混凝土罐车6m³台43汽车吊25t台2配 3m³ 砼罐 2个4电焊机BX1-500台65平板振捣器ZKF15-D 型台86砂浆搅拌机JS-350台47前翻斗车1000kg台48自卸汽车5t台49自卸汽车15t台610微震梁12m台311手推架子车辆412石驳420t艘4租用13全站仪GTS-6台1根据工程情况人员配置如下表：表 4-2 人员配置表工种数量工种数量合计模板工20机械工6230钢筋工10试验工6混凝土工20普工100电焊工5测量工6泥瓦工30管理人员10司机及机械工10电工6五、 施工方案1） 工艺流程：抛前水下地形测量→施工小区（网格）划分→测量、放样→抛石施工→竣工水下地形测量水下抛石程序框图2） 施工工艺说明① 抛前水下地形测量在施工前进行抛前水下地形测量报监理工程师审批② 施工小区（网格）划分将施工小区（网格）划分为 10m（垂直水流方向）×20m（顺水流方向）的标准网格，每个标准网格再分为上、下两个半区进行抛布，不足 10m 宽度的抛区可划分为定宽的小区进行施工，根据设计图纸中每个抛区的厚度以及抛前水下地形测量成果，计算出每个网格应抛石数量，编制施工档位图。③ 测量、放样由于抛石施工位置是位于水中，无法在水中确立施工位置，因而需要在与施工位置对应的岸上设立标志，以确定施工位置。测量采纳红外线测距仪，利用测设点作控制点，采纳极坐标法放出基线桩和方向桩，桩位距离误差小于5mm。在抛区附近的岸边，根据建设单位点，采纳前方交会后后方交会的方法在岸上测设一点，由此点放出施工基...
