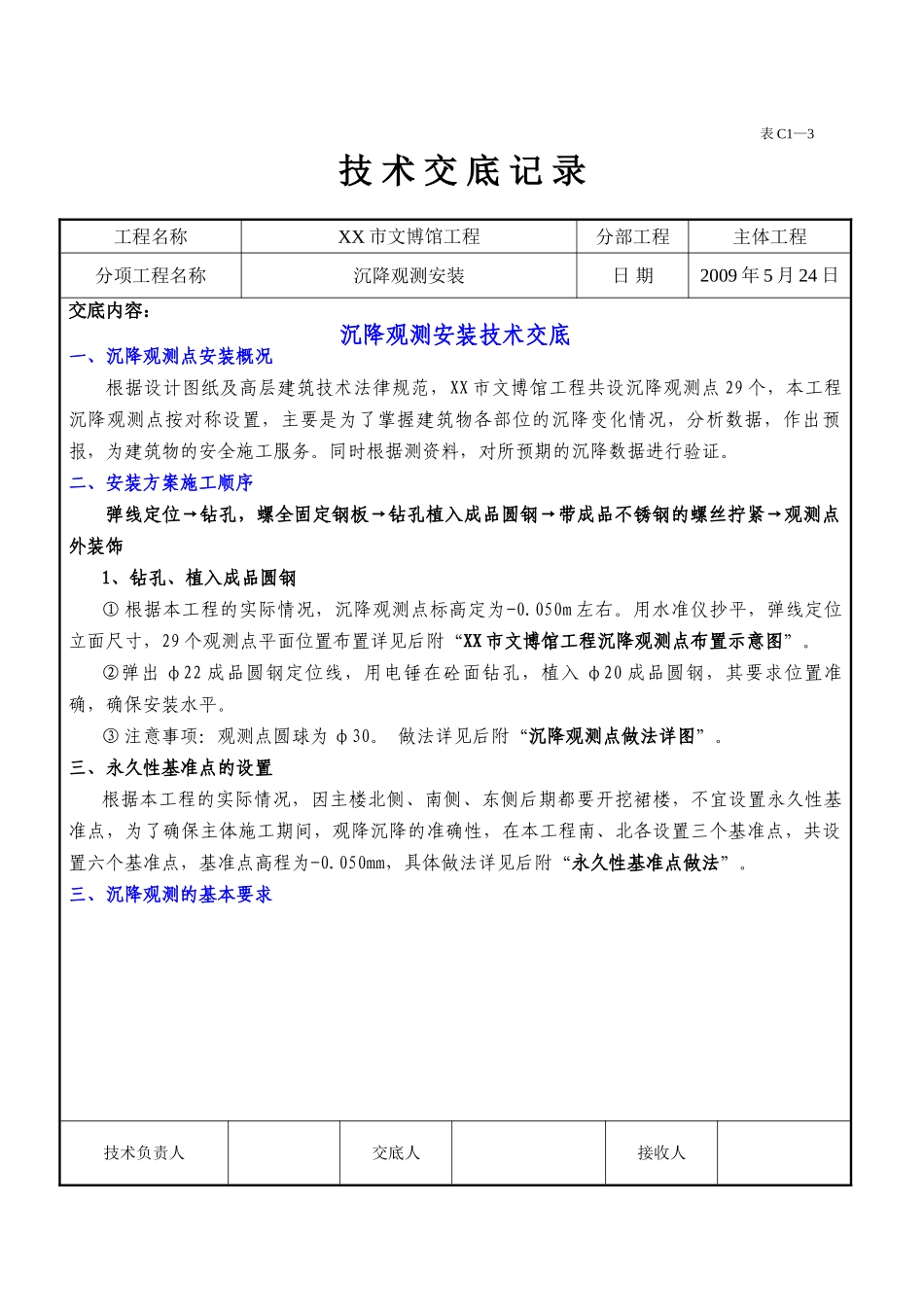

表 C1—3技 术 交 底 记 录 工程名称XX 市文博馆工程分部工程主体工程分项工程名称沉降观测安装日 期2009 年 5 月 24 日交底内容： 沉降观测安装技术交底一、沉降观测点安装概况根据设计图纸及高层建筑技术法律规范，XX 市文博馆工程共设沉降观测点 29 个，本工程沉降观测点按对称设置，主要是为了掌握建筑物各部位的沉降变化情况，分析数据，作出预报，为建筑物的安全施工服务。同时根据测资料，对所预期的沉降数据进行验证。二、安装方案施工顺序弹线定位→钻孔，螺全固定钢板→钻孔植入成品圆钢→带成品不锈钢的螺丝拧紧→观测点外装饰1、钻孔、植入成品圆钢① 根据本工程的实际情况，沉降观测点标高定为-0.050m 左右。用水准仪抄平，弹线定位立面尺寸，29 个观测点平面位置布置详见后附“XX 市文博馆工程沉降观测点布置示意图”。②弹出 φ22 成品圆钢定位线，用电锤在砼面钻孔，植入 φ20 成品圆钢，其要求位置准确，确保安装水平。③ 注意事项：观测点圆球为 φ30。 做法详见后附“沉降观测点做法详图”。三、永久性基准点的设置根据本工程的实际情况，因主楼北侧、南侧、东侧后期都要开挖裙楼，不宜设置永久性基准点，为了确保主体施工期间，观降沉降的准确性，在本工程南、北各设置三个基准点，共设置六个基准点，基准点高程为-0.050mm，具体做法详见后附“永久性基准点做法”。三、沉降观测的基本要求 技术负责人交底人接收人表 C1—3技 术 交 底 记 录 工程名称XX 市文博馆工程分部工程主体工程分项工程名称沉降观测安装日 期2009 年 5 月 24 日交底内容： 1、仪器设备、人员素养的要求 根据设计及沉降观测精度要求高的特点，为能精确地反映出建构筑物在不断加荷作下的沉降情况，采纳精密水准仪和铟钢尺，测量精度采纳Ⅱ级水准测量，规定测量的误差应小于变形值的 1/10－1/20，为此要求沉降观测应使用精密水准仪(S1 级)，水准尺使用受环境及温差变化影响小的高精度铟合金水准尺。人员素养的要求，必须接受专业学习及技能培训，熟练掌握仪器的操作规程，熟悉测量理论能针对不同工程特点、具体情况采纳不同的观测方法及观测程序，对实施过程中出现的问题能够会分析原因并正确的运用误差理论进行平差计算，做到按时、快速、精确地完成每次观测任务。2、观测时间的要求 建构筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，否则沉降观测得不到原始数据，而是整个观测...
