危桥改造钻孔灌注桩基础首件作业指导书

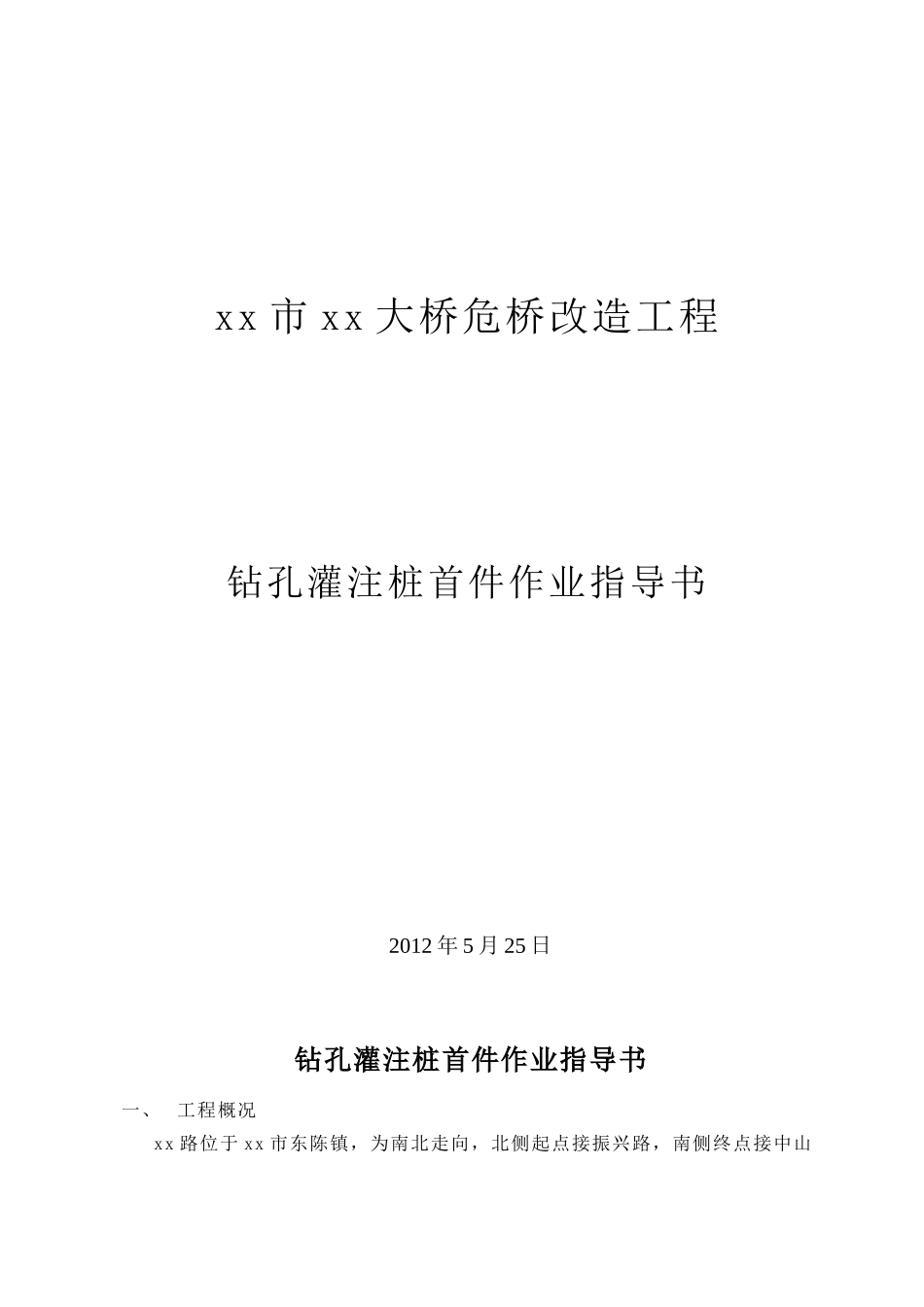

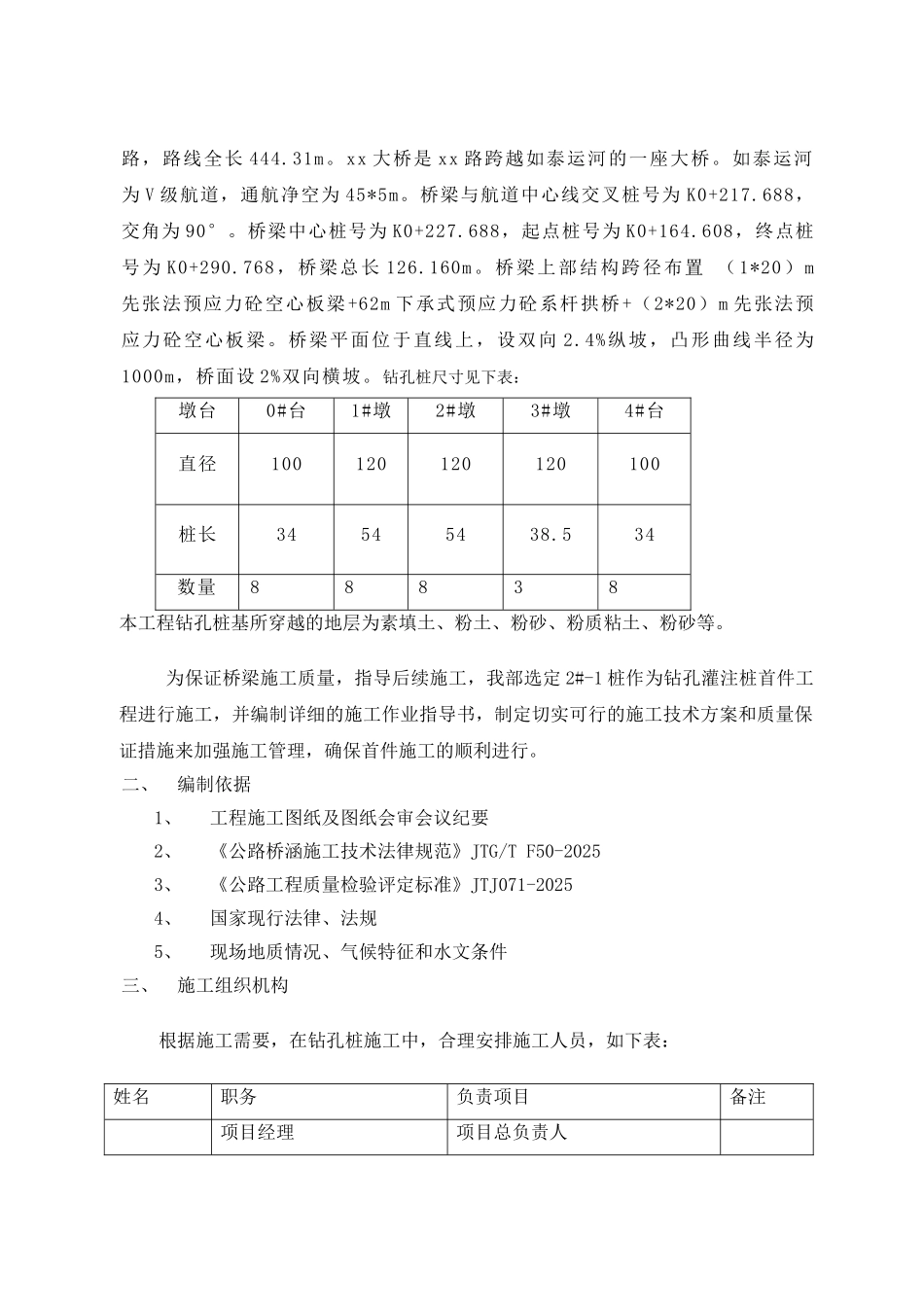

xx 市 xx 大桥危桥改造工程钻孔灌注桩首件作业指导书 2012 年 5 月 25 日钻孔灌注桩首件作业指导书一、工程概况 xx 路位于 xx 市东陈镇，为南北走向，北侧起点接振兴路，南侧终点接中山路，路线全长 444.31m。xx 大桥是 xx 路跨越如泰运河的一座大桥。如泰运河为 V 级航道，通航净空为 45*5m。桥梁与航道中心线交叉桩号为 K0+217.688，交角为 90°。桥梁中心桩号为 K0+227.688，起点桩号为 K0+164.608，终点桩号为 K0+290.768，桥梁总长 126.160m。桥梁上部结构跨径布置 （ 1*20）m先张法预应力砼空心板梁+62m 下承式预应力砼系杆拱桥+（2*20）m 先张法预应力砼空心板梁。桥梁平面位于直线上，设双向 2.4%纵坡，凸形曲线半径为1000m，桥面设 2%双向横坡。钻孔桩尺寸见下表：墩台0#台1#墩2#墩3#墩4#台直径100120120120100桩长34545438.534数量88838本工程钻孔桩基所穿越的地层为素填土、粉土、粉砂、粉质粘土、粉砂等。为保证桥梁施工质量，指导后续施工，我部选定 2#-1 桩作为钻孔灌注桩首件工程进行施工，并编制详细的施工作业指导书，制定切实可行的施工技术方案和质量保证措施来加强施工管理，确保首件施工的顺利进行。二、编制依据1、工程施工图纸及图纸会审会议纪要2、《公路桥涵施工技术法律规范》JTG/T F50-20253、《公路工程质量检验评定标准》JTJ071-20254、国家现行法律、法规5、现场地质情况、气候特征和水文条件三、施工组织机构根据施工需要，在钻孔桩施工中，合理安排施工人员，如下表：姓名职务负责项目备注 项目经理项目总负责人 项目总工程师技术总负责人 施工员现场施工负责人 技术员现场技术负责人 试验员现场试验负责人 专职安全员安全管理 材料员材料管理 现场安全员施工现场安全管理 桩基施工负责人桩基施工负责 钢筋加工负责人钢筋加工 机电负责人现场机电负责电焊工10 人钢筋工20 人打桩工30 人机械工10 人四、施工机械设备情况根据施工需要，我单位在钻孔桩施工中投入机械设备如下表：设备名称规格型号数量基本状况进场时间回旋转机2良好2025.5电焊机ZXG-5006良好2025.6对焊机DX-1001良好2025.6吊车QY-251良好2025.5装载机ZL302良好2025.5弯曲机1良好2025.5切断机1良好2025.5五、材料备置 按施工进度计划备足材料，具体如下：序号材料名称单位存放数量存放地点检验状况备注1钢筋T30料场合格2C25 砼M3搅拌站3焊条T0.2仓库J506六、施工平面布置1、生产、生活场布置项...
