压力管道安装检验作业指导书

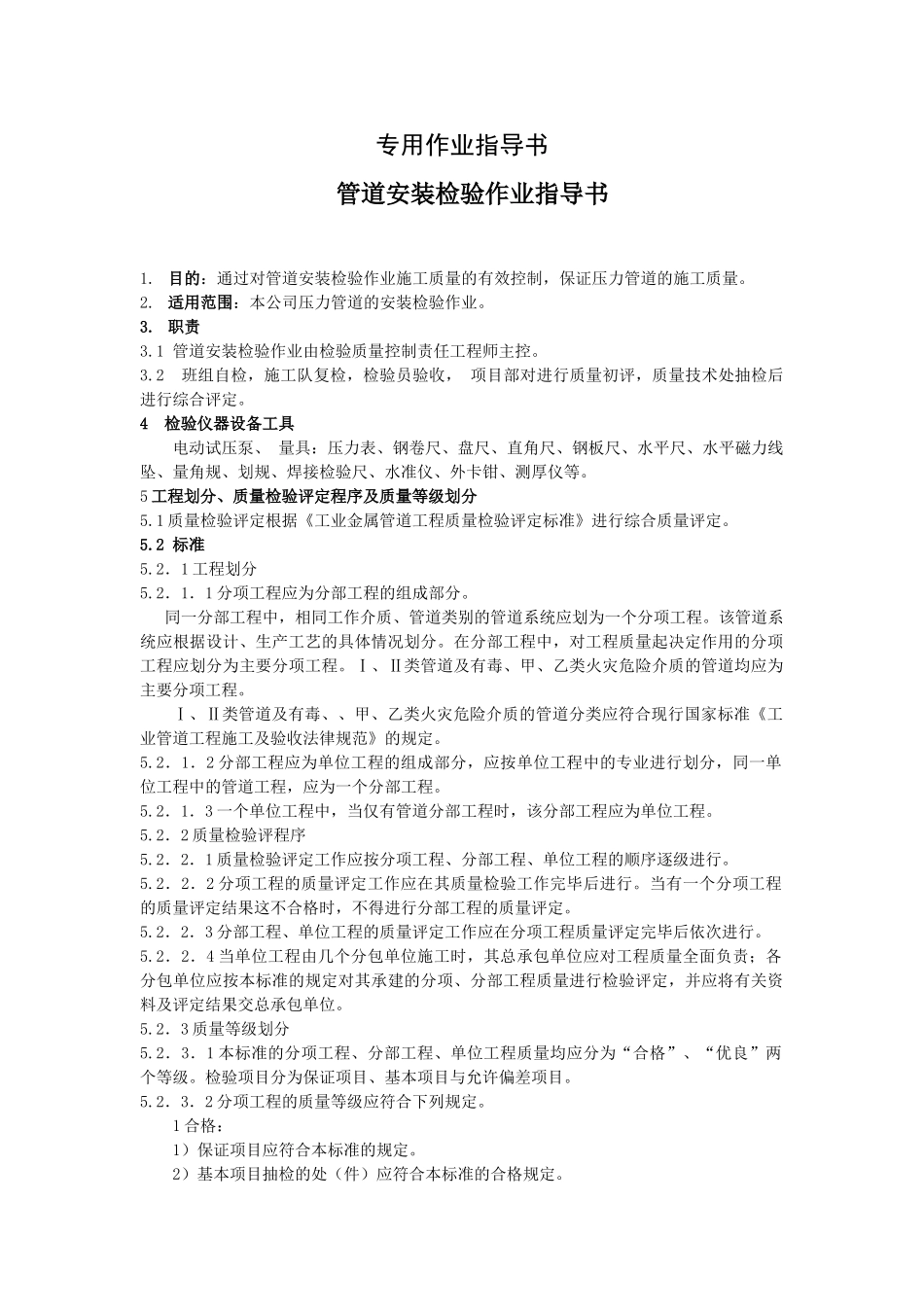

专用作业指导书 管道安装检验作业指导书1. 目的：通过对管道安装检验作业施工质量的有效控制，保证压力管道的施工质量。2. 适用范围：本公司压力管道的安装检验作业。3. 职责3.1 管道安装检验作业由检验质量控制责任工程师主控。 3.2 班组自检，施工队复检，检验员验收， 项目部对进行质量初评，质量技术处抽检后进行综合评定。4 检验仪器设备工具 电动试压泵、 量具：压力表、钢卷尺、盘尺、直角尺、钢板尺、水平尺、水平磁力线坠、量角规、划规、焊接检验尺、水准仪、外卡钳、测厚仪等。5 工程划分、质量检验评定程序及质量等级划分5.1 质量检验评定根据《工业金属管道工程质量检验评定标准》进行综合质量评定。5.2 标准5.2．1 工程划分5.2．1．1 分项工程应为分部工程的组成部分。 同一分部工程中，相同工作介质、管道类别的管道系统应划为一个分项工程。该管道系统应根据设计、生产工艺的具体情况划分。在分部工程中，对工程质量起决定作用的分项工程应划分为主要分项工程。Ⅰ、Ⅱ类管道及有毒、甲、乙类火灾危险介质的管道均应为主要分项工程。Ⅰ、Ⅱ类管道及有毒、、甲、乙类火灾危险介质的管道分类应符合现行国家标准《工业管道工程施工及验收法律规范》的规定。5.2．1．2 分部工程应为单位工程的组成部分，应按单位工程中的专业进行划分，同一单位工程中的管道工程，应为一个分部工程。5.2．1．3 一个单位工程中，当仅有管道分部工程时，该分部工程应为单位工程。5.2．2 质量检验评程序5.2．2．1 质量检验评定工作应按分项工程、分部工程、单位工程的顺序逐级进行。5.2．2．2 分项工程的质量评定工作应在其质量检验工作完毕后进行。当有一个分项工程的质量评定结果这不合格时，不得进行分部工程的质量评定。5.2．2．3 分部工程、单位工程的质量评定工作应在分项工程质量评定完毕后依次进行。5.2．2．4 当单位工程由几个分包单位施工时，其总承包单位应对工程质量全面负责；各分包单位应按本标准的规定对其承建的分项、分部工程质量进行检验评定，并应将有关资料及评定结果交总承包单位。5.2．3 质量等级划分5.2．3．1 本标准的分项工程、分部工程、单位工程质量均应分为“合格”、“优良”两个等级。检验项目分为保证项目、基本项目与允许偏差项目。5.2．3．2 分项工程的质量等级应符合下列规定。 1 合格：1）保证项目应符合本标准的规定。2）基本项目抽检的处（件）应符合本标准的合格规定。3）允许偏差项目...
