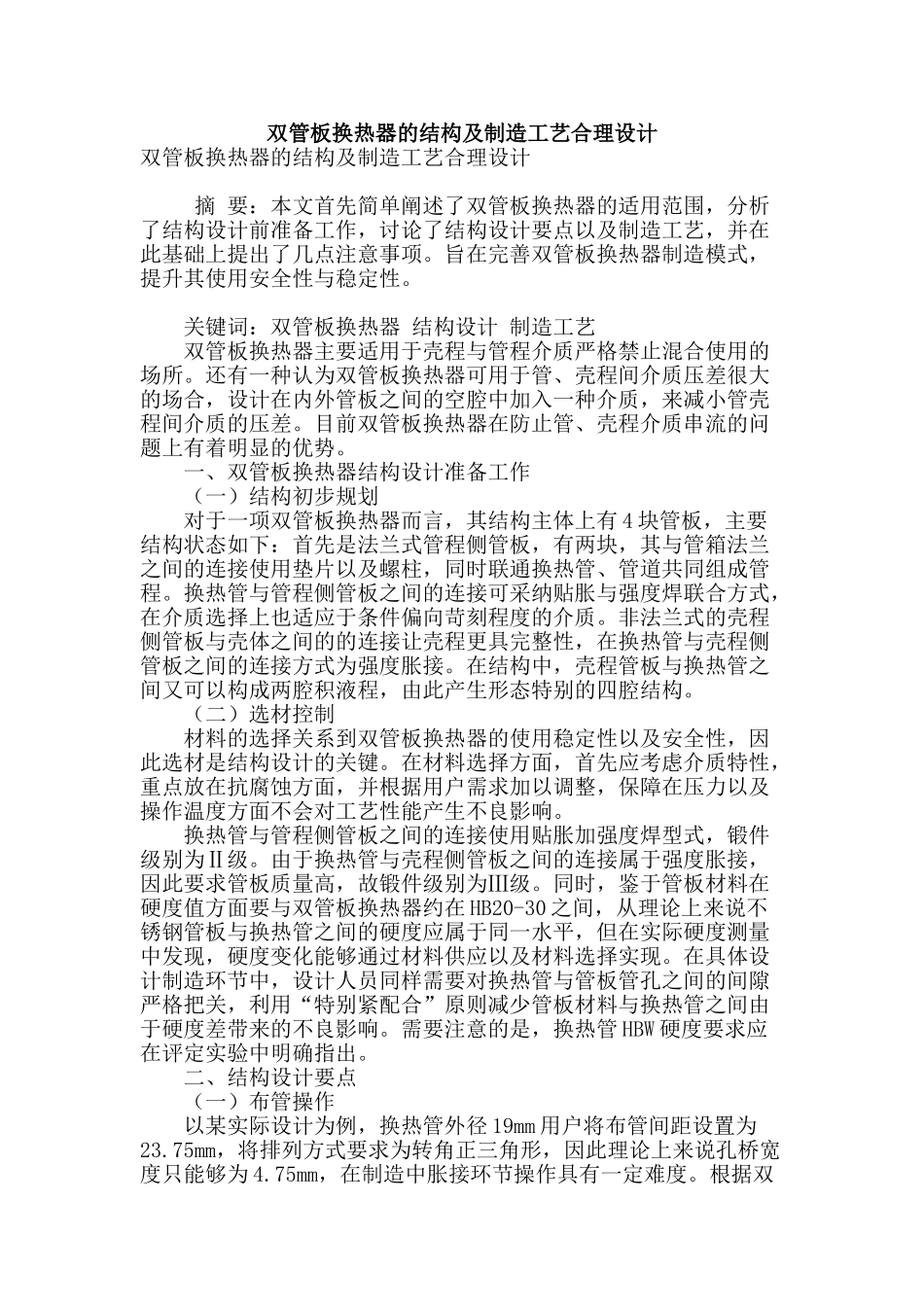

双管板换热器的结构及制造工艺合理设计双管板换热器的结构及制造工艺合理设计 摘 要：本文首先简单阐述了双管板换热器的适用范围，分析了结构设计前准备工作，讨论了结构设计要点以及制造工艺，并在此基础上提出了几点注意事项。旨在完善双管板换热器制造模式，提升其使用安全性与稳定性。 关键词：双管板换热器 结构设计 制造工艺 双管板换热器主要适用于壳程与管程介质严格禁止混合使用的场所。还有一种认为双管板换热器可用于管、壳程间介质压差很大的场合，设计在内外管板之间的空腔中加入一种介质，来减小管壳程间介质的压差。目前双管板换热器在防止管、壳程介质串流的问题上有着明显的优势。 一、双管板换热器结构设计准备工作 （一）结构初步规划 对于一项双管板换热器而言，其结构主体上有 4 块管板，主要结构状态如下：首先是法兰式管程侧管板，有两块，其与管箱法兰之间的连接使用垫片以及螺柱，同时联通换热管、管道共同组成管程。换热管与管程侧管板之间的连接可采纳贴胀与强度焊联合方式，在介质选择上也适应于条件偏向苛刻程度的介质。非法兰式的壳程侧管板与壳体之间的的连接让壳程更具完整性，在换热管与壳程侧管板之间的连接方式为强度胀接。在结构中，壳程管板与换热管之间又可以构成两腔积液程，由此产生形态特别的四腔结构。 （二）选材控制 材料的选择关系到双管板换热器的使用稳定性以及安全性，因此选材是结构设计的关键。在材料选择方面，首先应考虑介质特性，重点放在抗腐蚀方面，并根据用户需求加以调整，保障在压力以及操作温度方面不会对工艺性能产生不良影响。 换热管与管程侧管板之间的连接使用贴胀加强度焊型式，锻件级别为Ⅱ级。由于换热管与壳程侧管板之间的连接属于强度胀接，因此要求管板质量高，故锻件级别为Ⅲ级。同时，鉴于管板材料在硬度值方面要与双管板换热器约在 HB20-30 之间，从理论上来说不锈钢管板与换热管之间的硬度应属于同一水平，但在实际硬度测量中发现，硬度变化能够通过材料供应以及材料选择实现。在具体设计制造环节中，设计人员同样需要对换热管与管板管孔之间的间隙严格把关，利用“特别紧配合”原则减少管板材料与换热管之间由于硬度差带来的不良影响。需要注意的是，换热管 HBW 硬度要求应在评定实验中明确指出。 二、结构设计要点 （一）布管操作 以某实际设计为例，换热管外径 19mm 用户将布管间距设置为23.75mm，将排列方式要求为转角正三角形，因此理论上...
