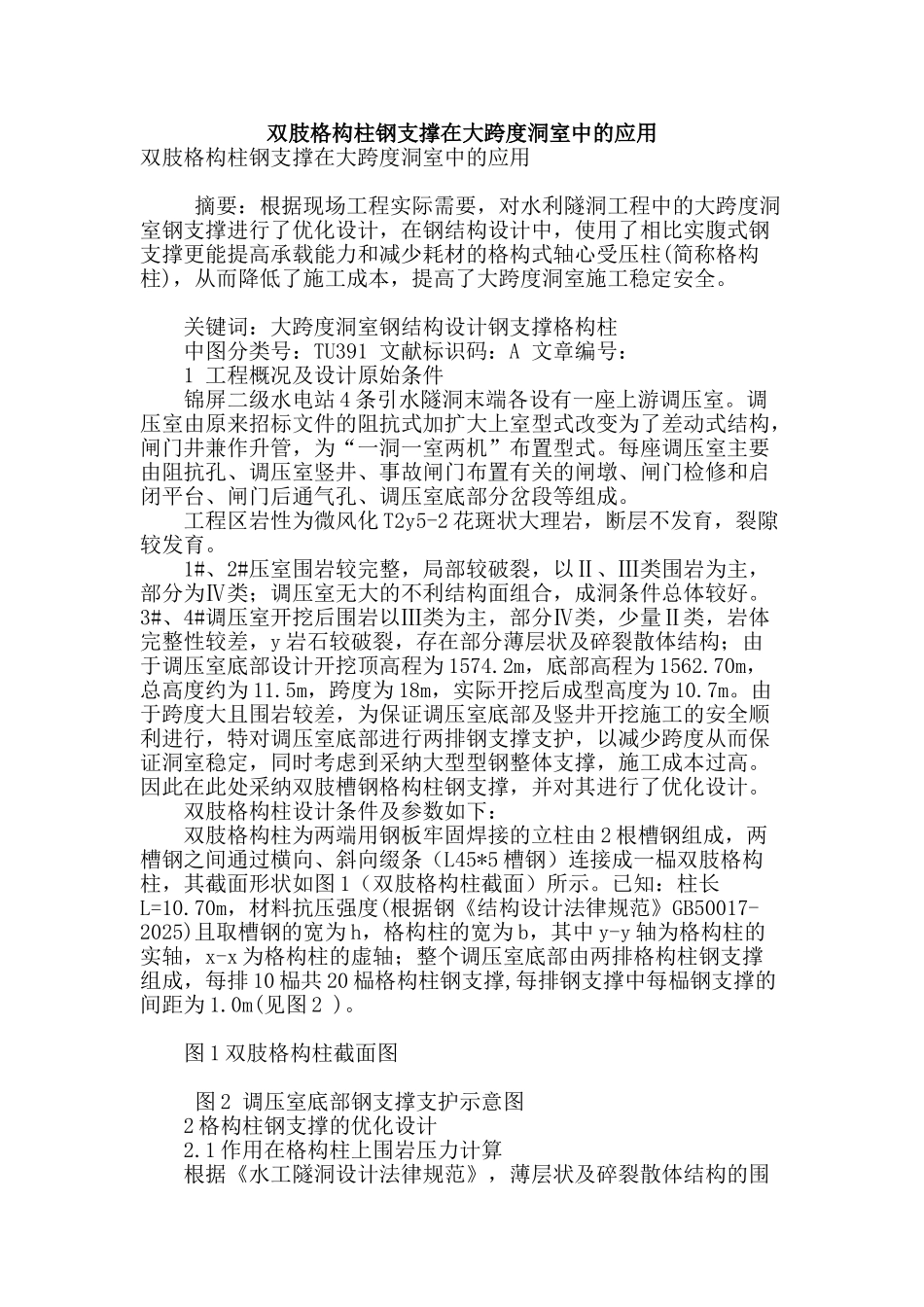

双肢格构柱钢支撑在大跨度洞室中的应用双肢格构柱钢支撑在大跨度洞室中的应用 摘要：根据现场工程实际需要，对水利隧洞工程中的大跨度洞室钢支撑进行了优化设计，在钢结构设计中，使用了相比实腹式钢支撑更能提高承载能力和减少耗材的格构式轴心受压柱(简称格构柱)，从而降低了施工成本，提高了大跨度洞室施工稳定安全。 关键词：大跨度洞室钢结构设计钢支撑格构柱 中图分类号：TU391 文献标识码：A 文章编号： 1 工程概况及设计原始条件 锦屏二级水电站 4 条引水隧洞末端各设有一座上游调压室。调压室由原来招标文件的阻抗式加扩大上室型式改变为了差动式结构，闸门井兼作升管，为“一洞一室两机”布置型式。每座调压室主要由阻抗孔、调压室竖井、事故闸门布置有关的闸墩、闸门检修和启闭平台、闸门后通气孔、调压室底部分岔段等组成。 工程区岩性为微风化 T2y5-2 花斑状大理岩，断层不发育，裂隙较发育。 1#、2#压室围岩较完整，局部较破裂，以Ⅱ、Ⅲ类围岩为主，部分为Ⅳ类；调压室无大的不利结构面组合，成洞条件总体较好。3#、4#调压室开挖后围岩以Ⅲ类为主，部分Ⅳ类，少量Ⅱ类，岩体完整性较差，y 岩石较破裂，存在部分薄层状及碎裂散体结构；由于调压室底部设计开挖顶高程为 1574.2m，底部高程为 1562.70m，总高度约为 11.5m，跨度为 18m，实际开挖后成型高度为 10.7m。由于跨度大且围岩较差，为保证调压室底部及竖井开挖施工的安全顺利进行，特对调压室底部进行两排钢支撑支护，以减少跨度从而保证洞室稳定，同时考虑到采纳大型型钢整体支撑，施工成本过高。因此在此处采纳双肢槽钢格构柱钢支撑，并对其进行了优化设计。 双肢格构柱设计条件及参数如下： 双肢格构柱为两端用钢板牢固焊接的立柱由 2 根槽钢组成，两槽钢之间通过横向、斜向缀条（L45*5 槽钢）连接成一榀双肢格构柱，其截面形状如图 1（双肢格构柱截面）所示。已知：柱长L=10.70m，材料抗压强度(根据钢《结构设计法律规范》GB50017-2025)且取槽钢的宽为 h，格构柱的宽为 b，其中 y-y 轴为格构柱的实轴，x-x 为格构柱的虚轴；整个调压室底部由两排格构柱钢支撑组成，每排 10 榀共 20 榀格构柱钢支撑,每排钢支撑中每榀钢支撑的间距为 1.0m(见图 2 )。 图 1 双肢格构柱截面图 图 2 调压室底部钢支撑支护示意图 2 格构柱钢支撑的优化设计 2.1 作用在格构柱上围岩压力计算 根据《水工隧洞设计法律规范》，薄层状及碎裂散体结构...
