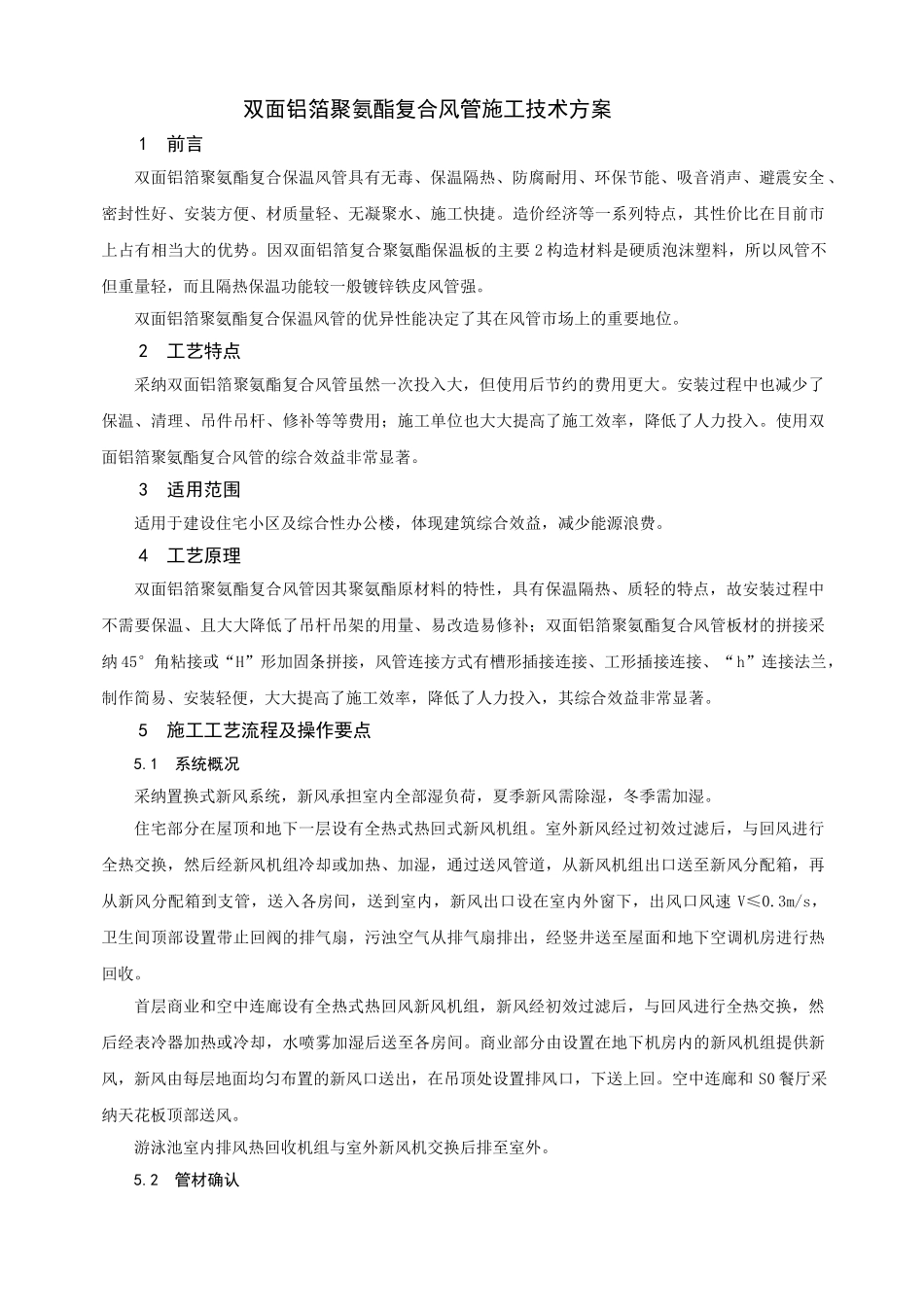

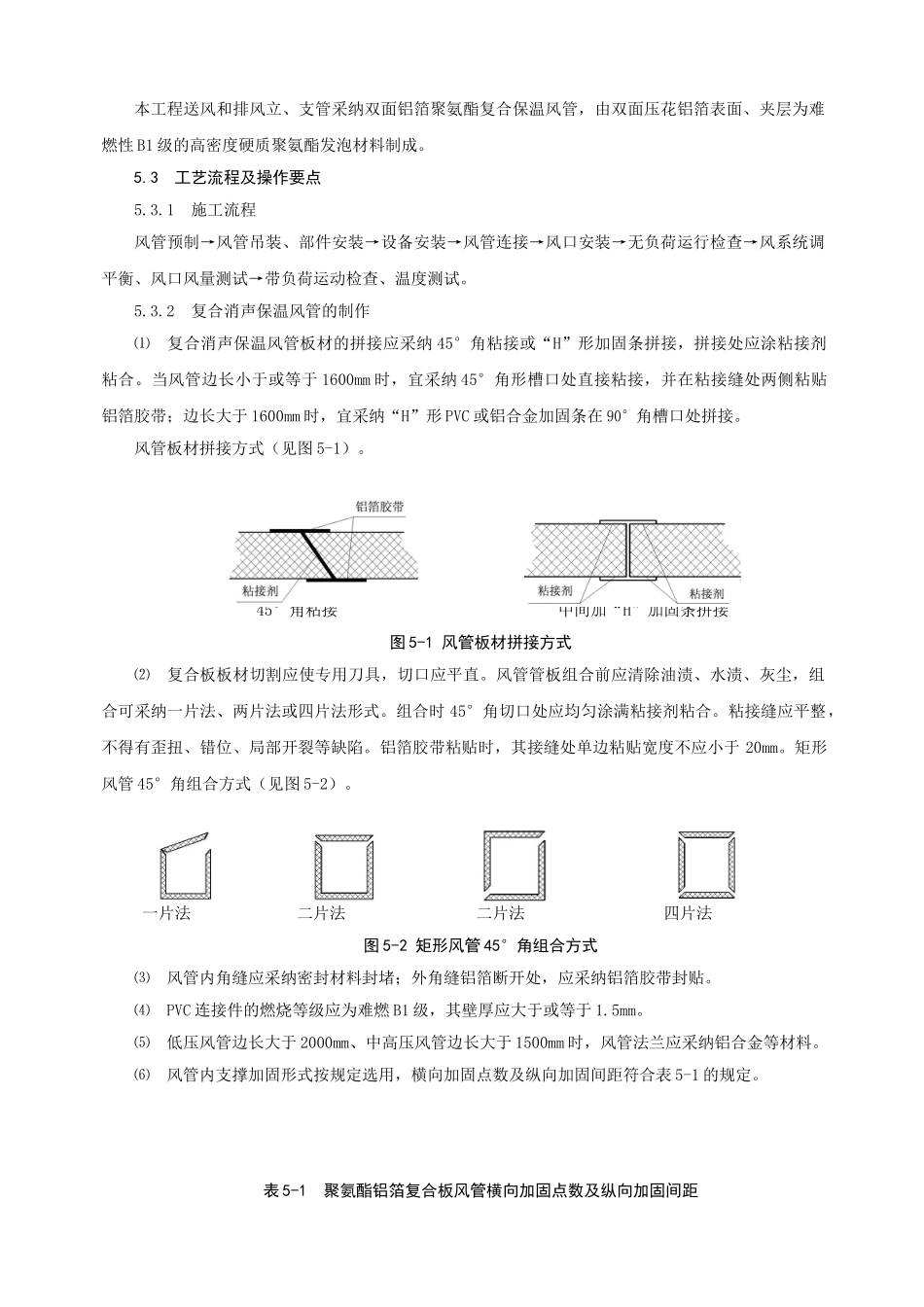

双面铝箔聚氨酯复合风管施工技术方案1 前言双面铝箔聚氨酯复合保温风管具有无毒、保温隔热、防腐耐用、环保节能、吸音消声、避震安全 、密封性好、安装方便、材质量轻、无凝聚水、施工快捷。造价经济等一系列特点，其性价比在目前市上占有相当大的优势。因双面铝箔复合聚氨酯保温板的主要 2 构造材料是硬质泡沫塑料，所以风管不但重量轻，而且隔热保温功能较一般镀锌铁皮风管强。双面铝箔聚氨酯复合保温风管的优异性能决定了其在风管市场上的重要地位。2 工艺特点采纳双面铝箔聚氨酯复合风管虽然一次投入大，但使用后节约的费用更大。安装过程中也减少了保温、清理、吊件吊杆、修补等等费用；施工单位也大大提高了施工效率，降低了人力投入。使用双面铝箔聚氨酯复合风管的综合效益非常显著。3 适用范围适用于建设住宅小区及综合性办公楼，体现建筑综合效益，减少能源浪费。4 工艺原理双面铝箔聚氨酯复合风管因其聚氨酯原材料的特性，具有保温隔热、质轻的特点，故安装过程中不需要保温、且大大降低了吊杆吊架的用量、易改造易修补；双面铝箔聚氨酯复合风管板材的拼接采纳 45°角粘接或“H”形加固条拼接，风管连接方式有槽形插接连接、工形插接连接、“h”连接法兰，制作简易、安装轻便，大大提高了施工效率，降低了人力投入，其综合效益非常显著。5 施工工艺流程及操作要点5.1 系统概况采纳置换式新风系统，新风承担室内全部湿负荷，夏季新风需除湿，冬季需加湿。住宅部分在屋顶和地下一层设有全热式热回式新风机组。室外新风经过初效过滤后，与回风进行全热交换，然后经新风机组冷却或加热、加湿，通过送风管道，从新风机组出口送至新风分配箱，再从新风分配箱到支管，送入各房间，送到室内，新风出口设在室内外窗下，出风口风速 V≤0.3m/s，卫生间顶部设置带止回阀的排气扇，污浊空气从排气扇排出，经竖井送至屋面和地下空调机房进行热回收。首层商业和空中连廊设有全热式热回风新风机组，新风经初效过滤后，与回风进行全热交换，然后经表冷器加热或冷却，水喷雾加湿后送至各房间。商业部分由设置在地下机房内的新风机组提供新风，新风由每层地面均匀布置的新风口送出，在吊顶处设置排风口，下送上回。空中连廊和 S0 餐厅采纳天花板顶部送风。游泳池室内排风热回收机组与室外新风机交换后排至室外。5.2 管材确认本工程送风和排风立、支管采纳双面铝箔聚氨酯复合保温风管，由双面压花铝箔表面、夹层为难燃性 B1 级的高密度硬质聚...
