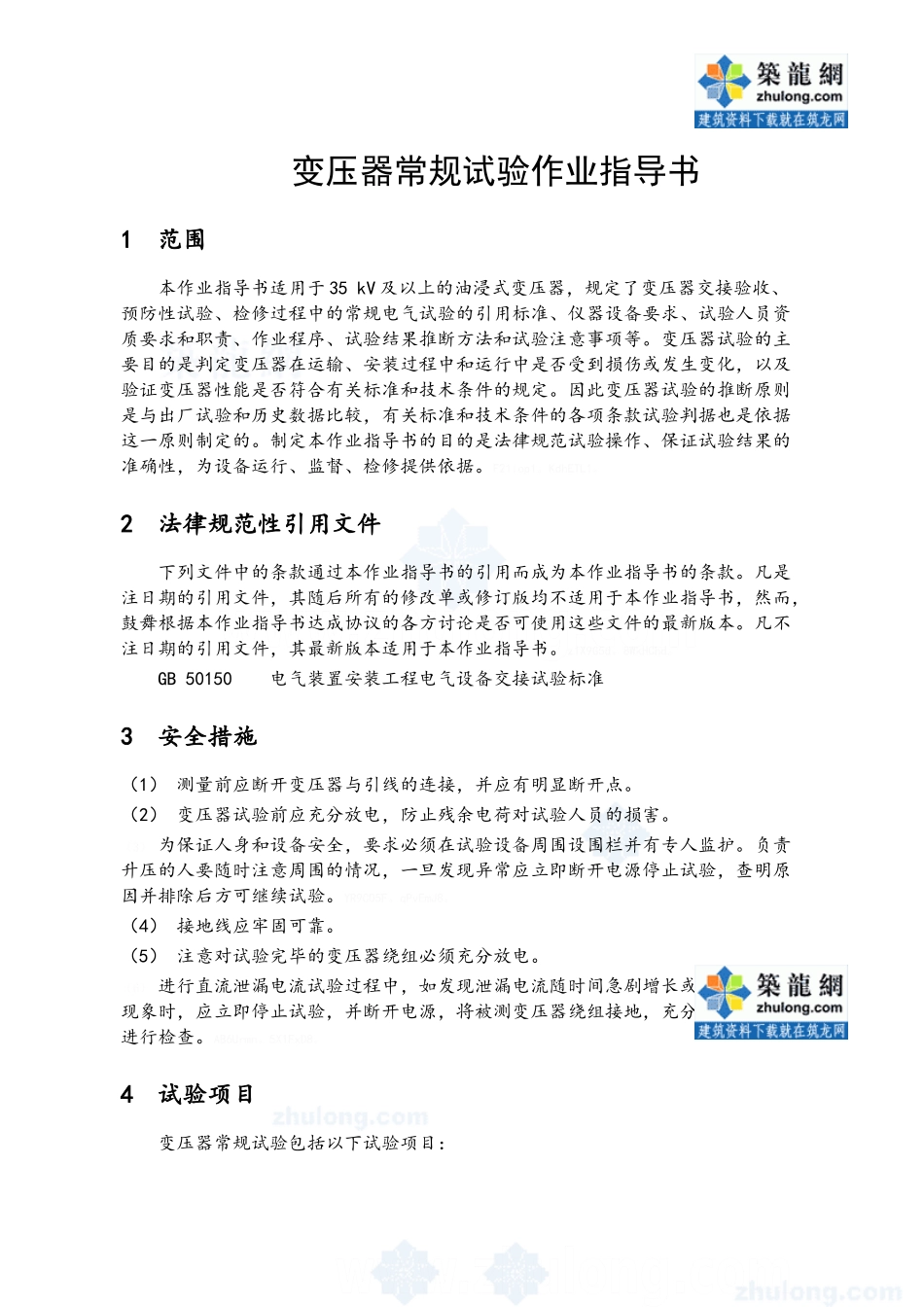

变压器常规试验作业指导书

变压器常规试验作业指导书1 范围本作业指导书适用于 35 kV 及以上的油浸式变压器，规定了变压器交接验收、预防性试验、检修过程中的常规电气试验的引用标准、仪器设备要求、试验人员资质要求和职责、作业程序、试验结果推断方法和试验注意事项等。变压器试验的主要目的是判定变压器在运输、安装过程中和运行中是否受到损伤或发生变化，以及验证变压器性能是否符合有关标准和技术条件的规定。因此变压器试验的推断原则是与出厂试验和历史数据比较，有关标准和技术条件的各项条款试验判据也是依据这一原则制定的。制定本作业指导书的目的是法律规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。F21lop1。KdhETL1。2 法律规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓舞根据本作业指导书达成协议的各方讨论是否可使用这些文件的最新版本。凡不注日期的引用文件，其最新版本适用于本作业指导书。z1X9G5d。8WkHChd。GB 50150 电气装置安装工程电气设备交接试验标准3 安全措施（1） 测量前应断开变压器与引线的连接，并应有明显断开点。（2） 变压器试验前应充分放电，防止残余电荷对试验人员的损害。（3） 为保证人身和设备安全，要求必须在试验设备周围设围栏并有专人监护。负责升压的人要随时注意周围的情况，一旦发现异常应立即断开电源停止试验，查明原因并排除后方可继续试验。YR9C05F。qPvEmJ8。（4） 接地线应牢固可靠。（5） 注意对试验完毕的变压器绕组必须充分放电。（6） 进行直流泄漏电流试验过程中，如发现泄漏电流随时间急剧增长或有异常放电现象时，应立即停止试验，并断开电源，将被测变压器绕组接地，充分放电后，再进行检查。AB6Urmn。5X1FxD8。4 试验项目变压器常规试验包括以下试验项目：（1） 绕组连同套管绝缘电阻、吸收比和极化指数；（2） 绕组连同套管的直流泄漏电流；（3） 绕组连同套管的 tgδ ;（4） 铁芯绝缘电阻；（5） 绕组连同套管的直流电阻；（6） 绕组的电压比、极性与接线组别；（7） 油纸套管试验。5 仪器设备要求（1） 温度计（误差±1℃）、湿度计。（2） 2500 V 兆欧表：输出电流大于 1mA，220 kV 及以上变压器试验时输出电流宜大于 5 mA。（3） 直流发生器：要求输出电压高于试验电压，输出电流大于绕组的泄漏电流，通常在 0...
