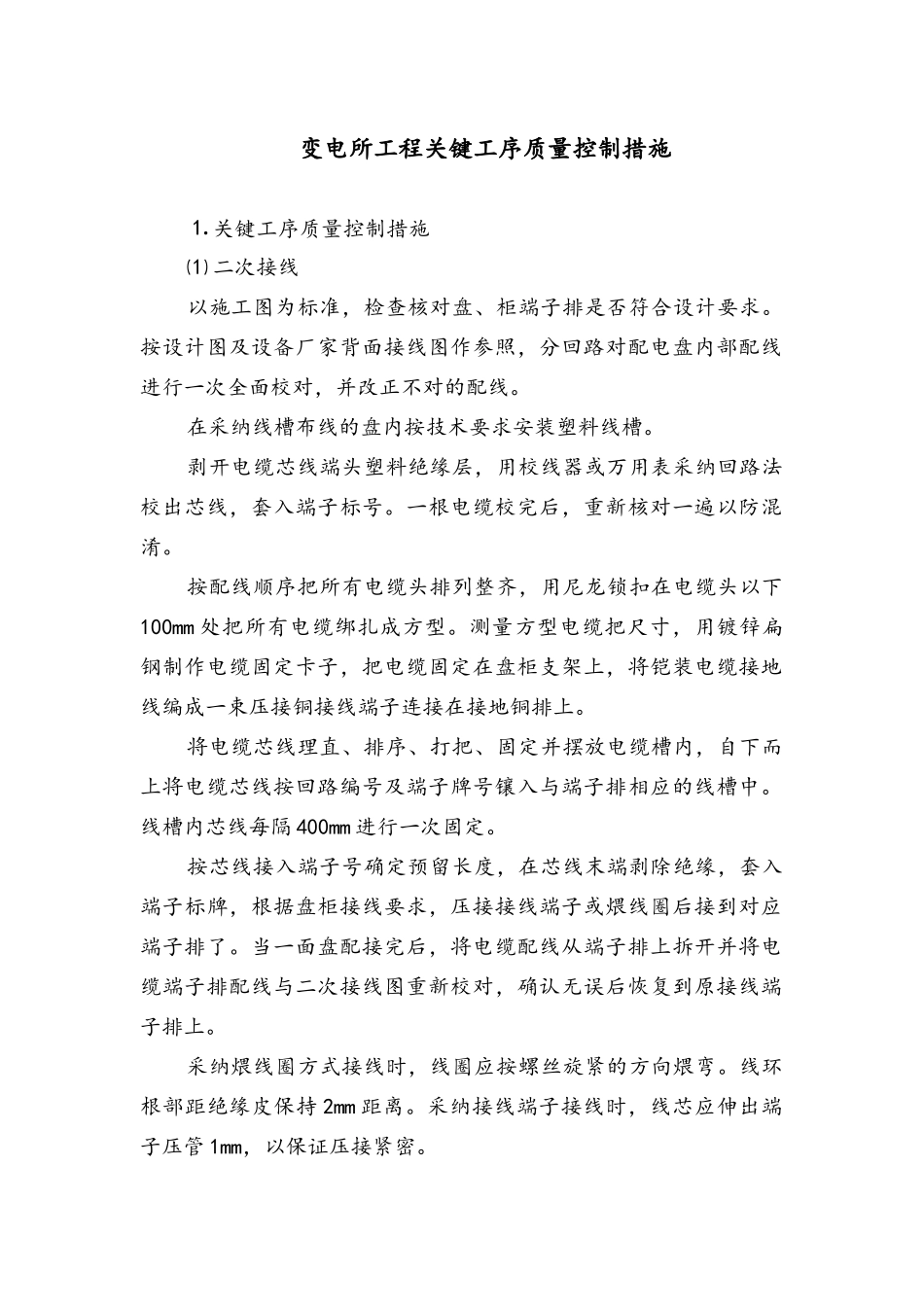

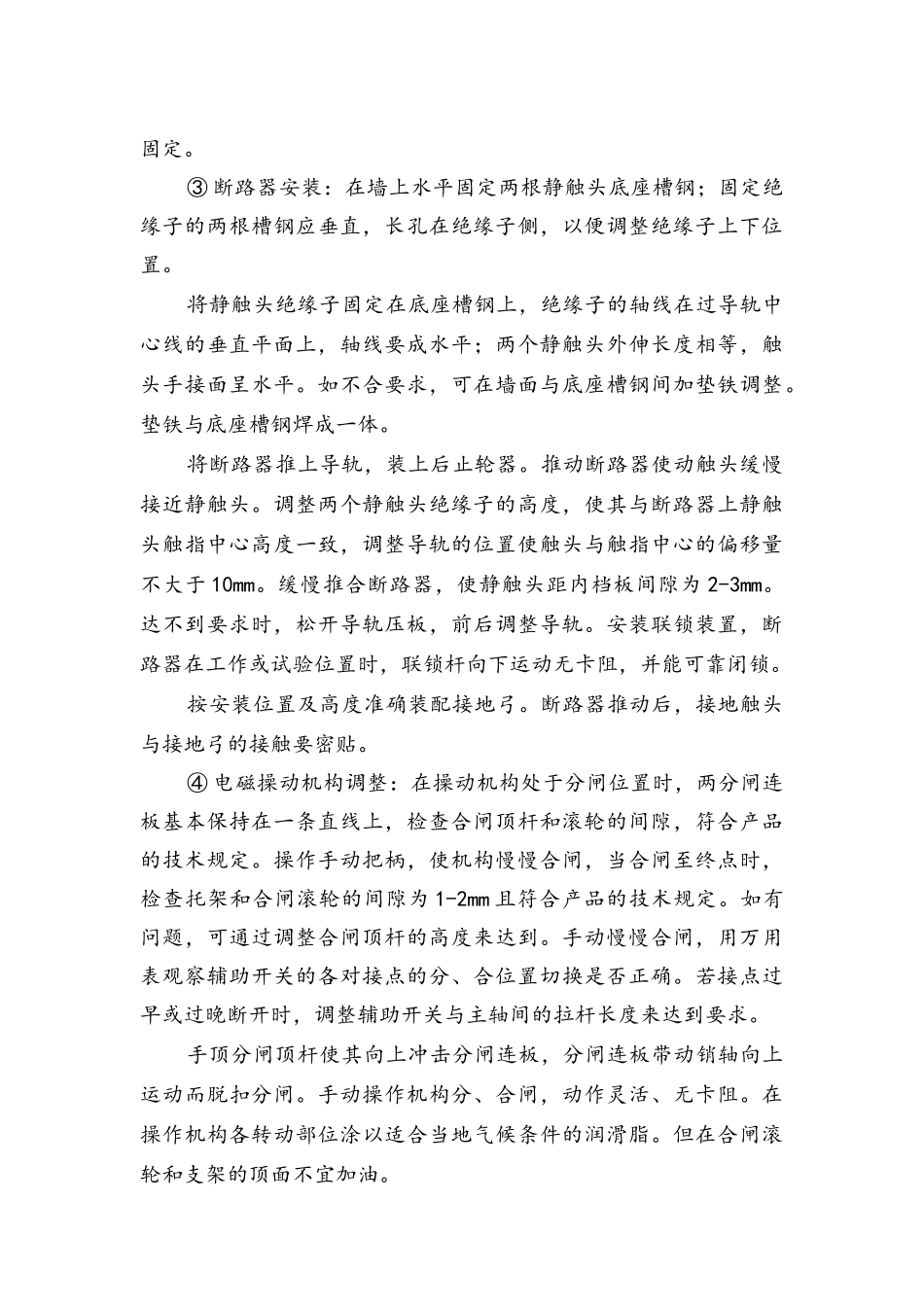

变电所工程关键工序质量控制措施⒈ 关键工序质量控制措施⑴ 二次接线以施工图为标准，检查核对盘、柜端子排是否符合设计要求。按设计图及设备厂家背面接线图作参照，分回路对配电盘内部配线进行一次全面校对，并改正不对的配线。在采纳线槽布线的盘内按技术要求安装塑料线槽。剥开电缆芯线端头塑料绝缘层，用校线器或万用表采纳回路法校出芯线，套入端子标号。一根电缆校完后，重新核对一遍以防混淆。按配线顺序把所有电缆头排列整齐，用尼龙锁扣在电缆头以下100mm 处把所有电缆绑扎成方型。测量方型电缆把尺寸，用镀锌扁钢制作电缆固定卡子，把电缆固定在盘柜支架上，将铠装电缆接地线编成一束压接铜接线端子连接在接地铜排上。将电缆芯线理直、排序、打把、固定并摆放电缆槽内，自下而上将电缆芯线按回路编号及端子牌号镶入与端子排相应的线槽中。线槽内芯线每隔 400mm 进行一次固定。按芯线接入端子号确定预留长度，在芯线末端剥除绝缘，套入端子标牌，根据盘柜接线要求，压接接线端子或煨线圈后接到对应端子排了。当一面盘配接完后，将电缆配线从端子排上拆开并将电缆端子排配线与二次接线图重新校对，确认无误后恢复到原接线端子排上。采纳煨线圈方式接线时，线圈应按螺丝旋紧的方向煨弯。线环根部距绝缘皮保持 2mm 距离。采纳接线端子接线时，线芯应伸出端子压管 1mm，以保证压接紧密。配接线完成并确认无误后，撤除临时绑线，扣上线槽盖板。电缆端子标牌打印采纳电子标签打印机，以保不褪色。确保工程内实外美。⑵ 盘类安装用水平仪测量基础槽钢水平度，且槽钢水平度不超过 1mm/m 或全长不超过 5mm。盘类到达现场后，人工抬至控制室进行开箱检查。按设计图纸要求将盘按设计顺序移动到安装位置。把每面柜大致调平、调直。测量划定第一面盘安装位置，调整第一面盘使盘体安装尺寸准确，盘面垂直盘顶水平。用螺栓或压板把盘固定在底座预埋槽钢上。依次调整各方面盘并用螺栓与第一面盘连接起来，细调整列盘，使整列盘盘面垂直度偏差不超过 1.5mm，相邻两盘柜顶部水平度不超过 2mm、相邻两盘盘面不平度不超过 1mm。整列盘安装后达到整列盘顶部水平度、不平度不超过 3mm，盘间接缝不超过 2mm。盘柜间模拟线对应整齐，将盘内接地设置连接并与接地体连接，保证盘柜接地可靠。⑶ 真空断路器安装调整① 施工准备：检查墙上和地面上预埋件的安装是否牢固，并符合施工图要求。断路器的所有部件和备品齐全，无锈蚀或机械损伤，规格、型...
