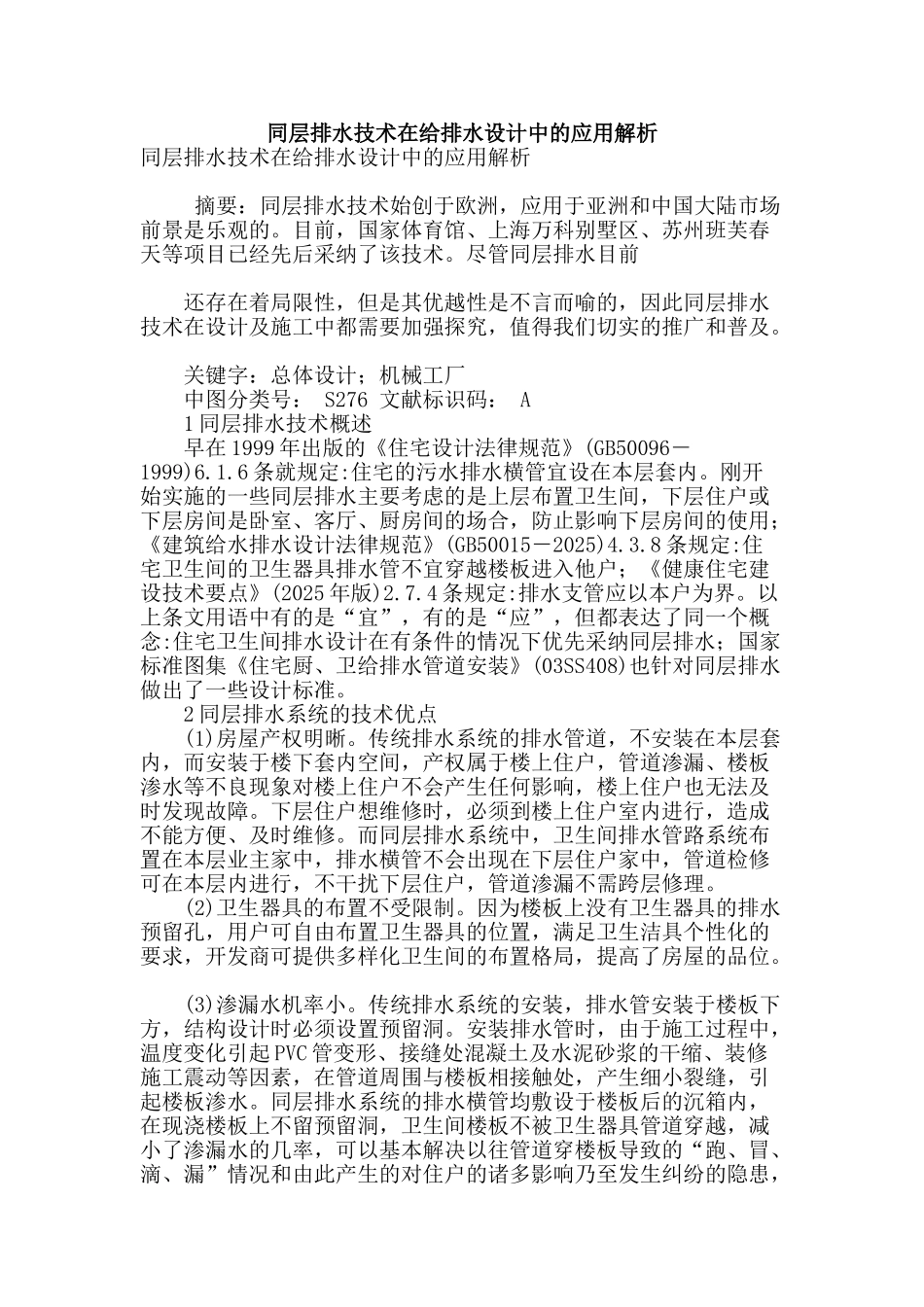

同层排水技术在给排水设计中的应用解析

同层排水技术在给排水设计中的应用解析同层排水技术在给排水设计中的应用解析 摘要：同层排水技术始创于欧洲，应用于亚洲和中国大陆市场前景是乐观的。目前，国家体育馆、上海万科别墅区、苏州班芙春天等项目已经先后采纳了该技术。尽管同层排水目前 还存在着局限性，但是其优越性是不言而喻的，因此同层排水技术在设计及施工中都需要加强探究，值得我们切实的推广和普及。 关键字：总体设计；机械工厂 中图分类号： S276 文献标识码： A 1 同层排水技术概述 早在 1999 年出版的《住宅设计法律规范》(GB50096－1999)6.1.6 条就规定:住宅的污水排水横管宜设在本层套内。刚开始实施的一些同层排水主要考虑的是上层布置卫生间，下层住户或下层房间是卧室、客厅、厨房间的场合，防止影响下层房间的使用；《建筑给水排水设计法律规范》(GB50015－2025)4.3.8 条规定:住宅卫生间的卫生器具排水管不宜穿越楼板进入他户；《健康住宅建设技术要点》(2025 年版)2.7.4 条规定:排水支管应以本户为界。以上条文用语中有的是“宜”，有的是“应”，但都表达了同一个概念:住宅卫生间排水设计在有条件的情况下优先采纳同层排水；国家标准图集《住宅厨、卫给排水管道安装》(03SS408)也针对同层排水做出了一些设计标准。 2 同层排水系统的技术优点 (1)房屋产权明晰。传统排水系统的排水管道，不安装在本层套内，而安装于楼下套内空间，产权属于楼上住户，管道渗漏、楼板渗水等不良现象对楼上住户不会产生任何影响，楼上住户也无法及时发现故障。下层住户想维修时，必须到楼上住户室内进行，造成不能方便、及时维修。而同层排水系统中，卫生间排水管路系统布置在本层业主家中，排水横管不会出现在下层住户家中，管道检修可在本层内进行，不干扰下层住户，管道渗漏不需跨层修理。 (2)卫生器具的布置不受限制。因为楼板上没有卫生器具的排水预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供多样化卫生间的布置格局，提高了房屋的品位。 (3)渗漏水机率小。传统排水系统的安装，排水管安装于楼板下方，结构设计时必须设置预留洞。安装排水管时，由于施工过程中，温度变化引起 PVC 管变形、接缝处混凝土及水泥砂浆的干缩、装修施工震动等因素，在管道周围与楼板相接触处，产生细小裂缝，引起楼板渗水。同层排水系统的排水横管均敷设于楼板后的沉箱内，在现浇楼板上不留预留洞，卫生间楼板不被卫生器具管道穿越，减小了...
