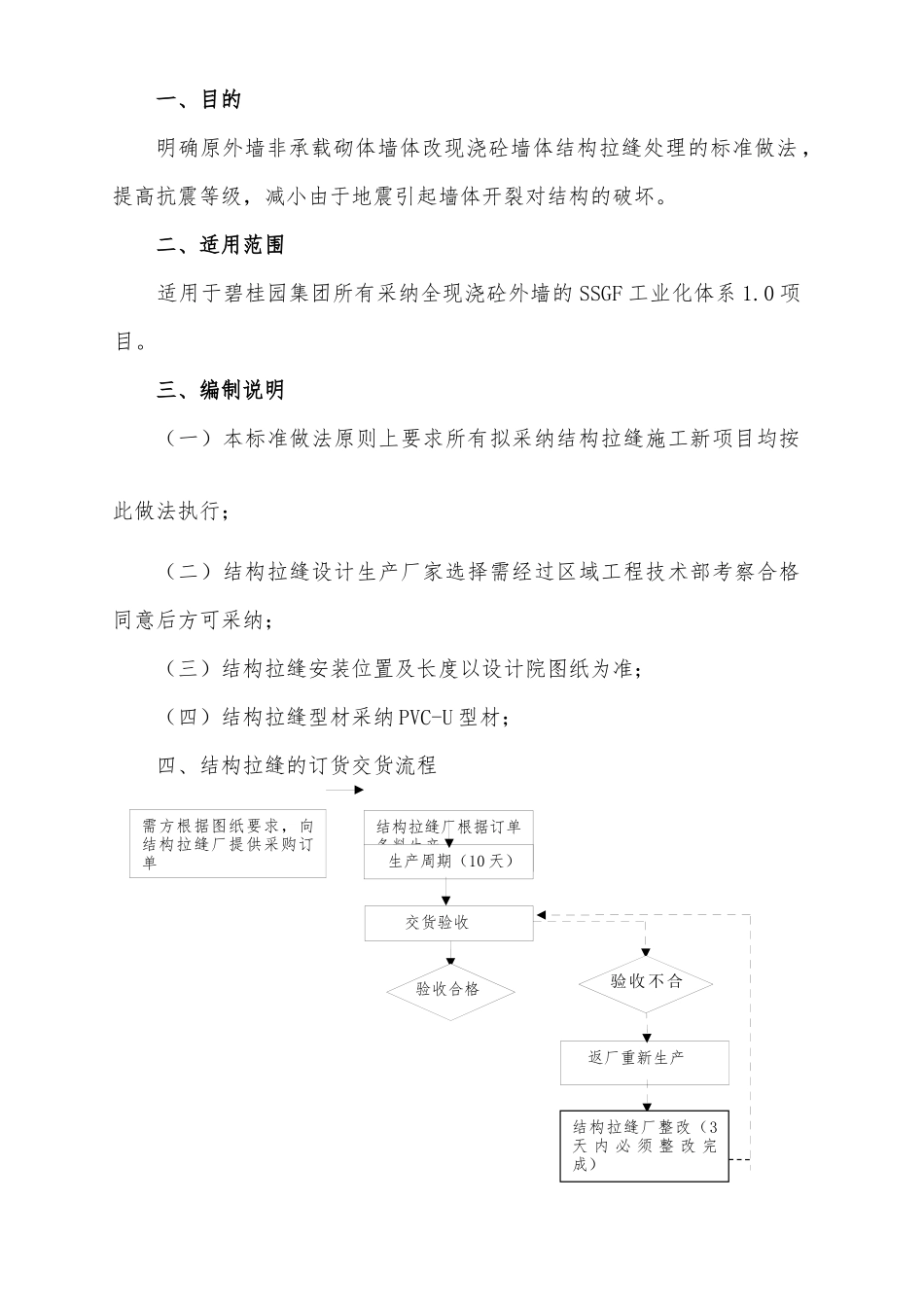

碧桂园集团 SSGF 工业化体系 1.0 结构拉缝标准做法（2025 试行版）目录一 、 目的...............................................2二 、 适用范围...........................................3三 、 编制说明...........................................3四 、 结构拉缝的订货交货流程.............................3五 、 结构拉缝板标准做法.................................4（一）结构拉缝的常规编码................................4 (二)结构拉缝板示例....................................5（三）结构拉缝板安装....................................5（四）严禁做法..........................................6六 、 结构拉缝板材料性能技术标准.........................7一、目的明确原外墙非承载砌体墙体改现浇砼墙体结构拉缝处理的标准做法，提高抗震等级，减小由于地震引起墙体开裂对结构的破坏。 二、适用范围适用于碧桂园集团所有采纳全现浇砼外墙的 SSGF 工业化体系 1.0 项目。三、编制说明（一）本标准做法原则上要求所有拟采纳结构拉缝施工新项目均按此做法执行；（二）结构拉缝设计生产厂家选择需经过区域工程技术部考察合格同意后方可采纳；（三）结构拉缝安装位置及长度以设计院图纸为准；（四）结构拉缝型材采纳 PVC-U 型材；四、结构拉缝的订货交货流程 结构拉缝厂根据订单备料生产 生产周期（10 天）需方根据图纸要求，向结构拉缝厂提供采购订单 交货验收验收合格 返厂重新生产验 收 不 合格结构拉缝厂整改（3天 内 必 须 整 改 完成）（一）结构拉缝订货到交货验收完成的标准工期 10 天；（二）向结构拉缝供应商提供相应的订单，订单必须有相关人员签字或者单位盖章，有相关签发记录；（三）收到订单开始备料生产；（四）结构拉缝交货必须提供送货清单清单、验收单、结构拉缝施工技术交底等；五、结构拉缝板标准做法（一）结构拉缝的常规编码 (二)结构拉缝板示例 竖向结构拉缝板横向结构拉缝板类别代码S-200H-200说明竖向（宽）横向（宽）（三）结构拉缝板安装1．设计深化：（1）根据图纸标示的位置、尺寸确定安装的位置及规格；2．竖向拉缝板稳定钢筋：（1）采纳 Φ12 钢筋（端部平整，不超出墙面），进行平行和垂直于拉缝板焊接固定； 3．横向结构拉缝安装：（1）在混凝土初凝前安装横向拉缝板，使拉缝板与混凝土粘接密实，未密实区域使用抹平工具推送混凝土填...
