后张法预应力混凝土箱梁施工方法VIP专享

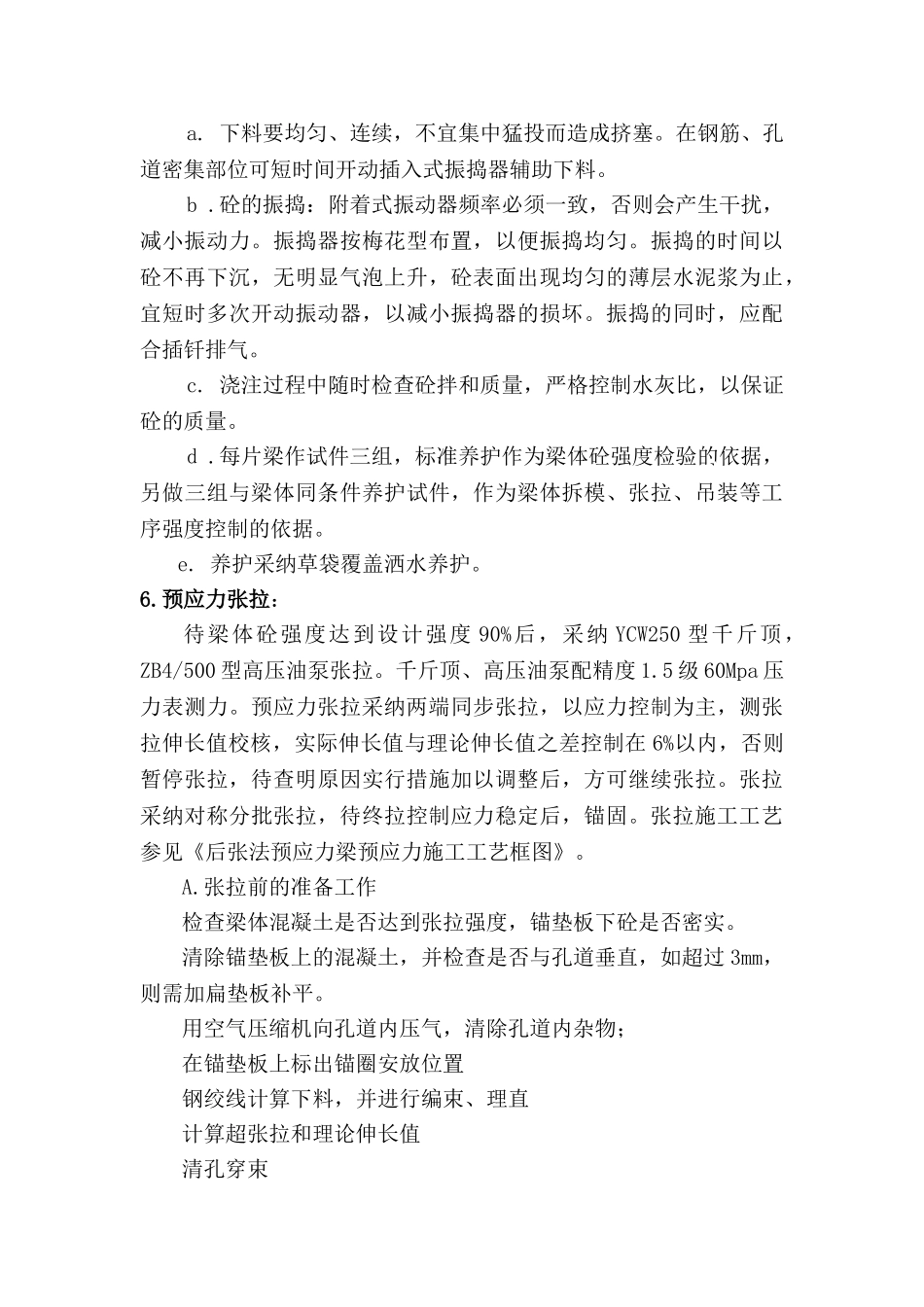

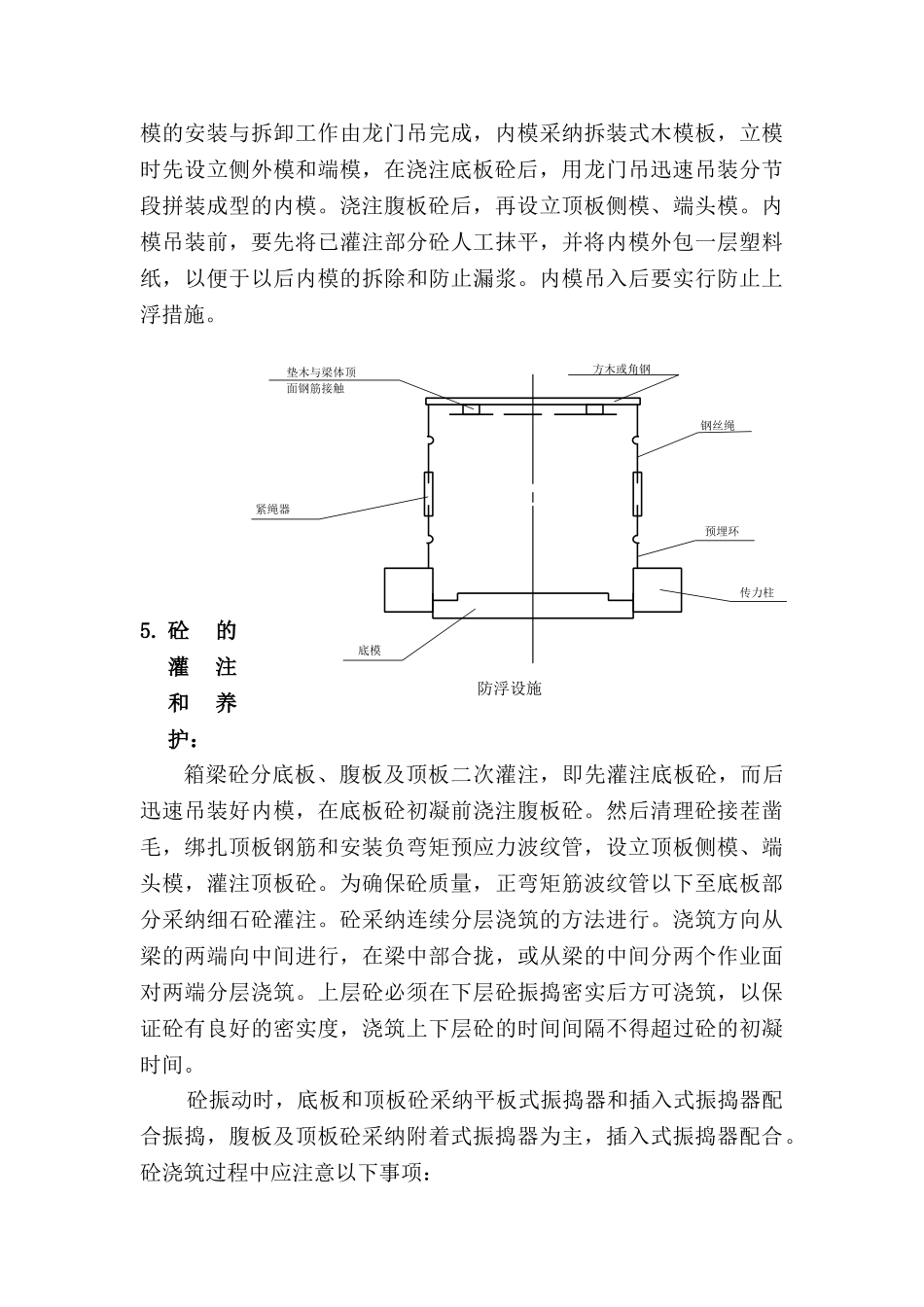

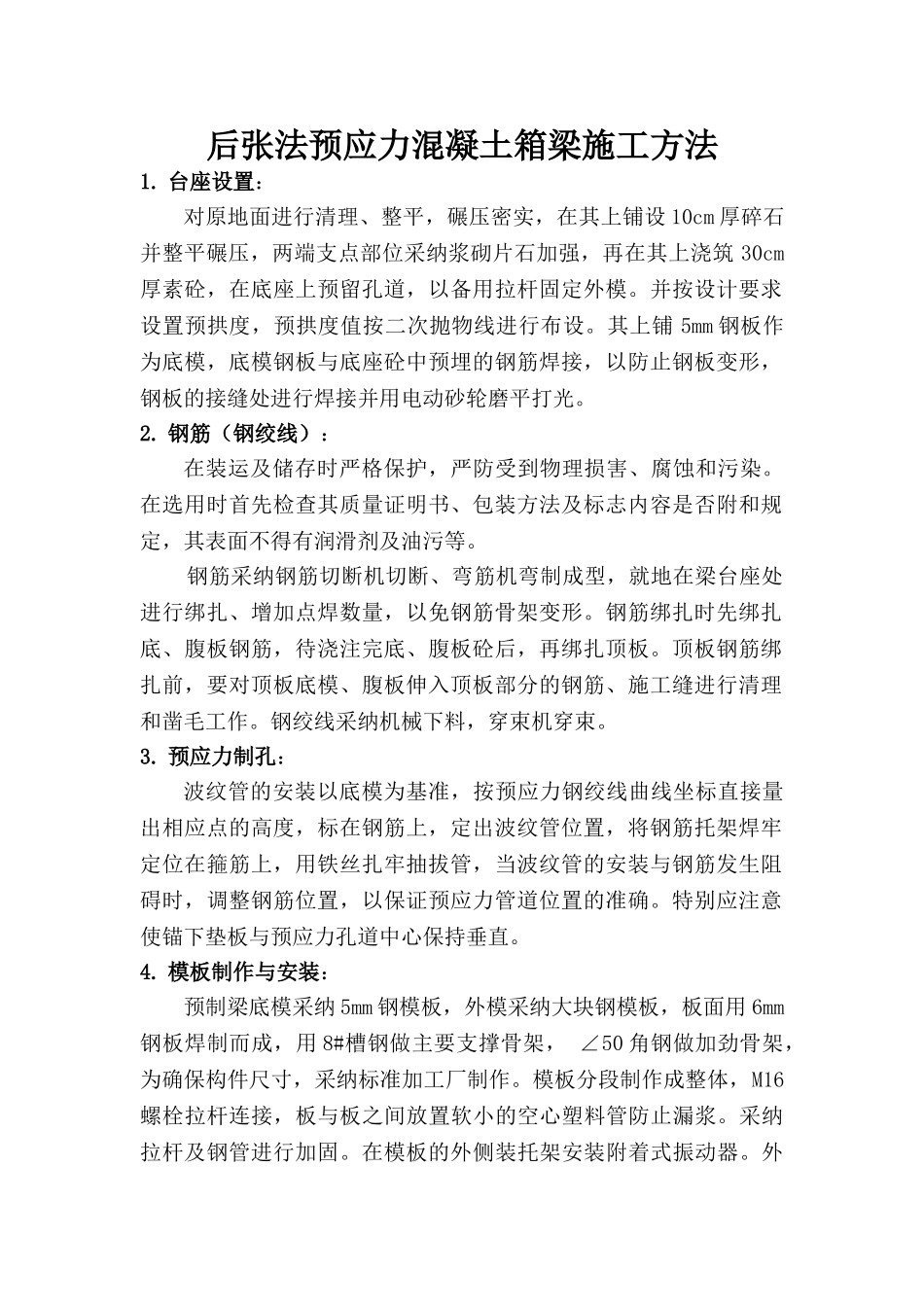

后张法预应力混凝土箱梁施工方法1. 台座设置：对原地面进行清理、整平，碾压密实，在其上铺设 10cm 厚碎石并整平碾压，两端支点部位采纳浆砌片石加强，再在其上浇筑 30cm厚素砼，在底座上预留孔道，以备用拉杆固定外模。并按设计要求设置预拱度，预拱度值按二次抛物线进行布设。其上铺 5mm 钢板作为底模，底模钢板与底座砼中预埋的钢筋焊接，以防止钢板变形，钢板的接缝处进行焊接并用电动砂轮磨平打光。2. 钢筋（钢绞线）：在装运及储存时严格保护，严防受到物理损害、腐蚀和污染。在选用时首先检查其质量证明书、包装方法及标志内容是否附和规定，其表面不得有润滑剂及油污等。钢筋采纳钢筋切断机切断、弯筋机弯制成型，就地在梁台座处进行绑扎、增加点焊数量，以免钢筋骨架变形。钢筋绑扎时先绑扎底、腹板钢筋，待浇注完底、腹板砼后，再绑扎顶板。顶板钢筋绑扎前，要对顶板底模、腹板伸入顶板部分的钢筋、施工缝进行清理和凿毛工作。钢绞线采纳机械下料，穿束机穿束。3. 预应力制孔：波纹管的安装以底模为基准，按预应力钢绞线曲线坐标直接量出相应点的高度，标在钢筋上，定出波纹管位置，将钢筋托架焊牢定位在箍筋上，用铁丝扎牢抽拔管，当波纹管的安装与钢筋发生阻碍时，调整钢筋位置，以保证预应力管道位置的准确。特别应注意使锚下垫板与预应力孔道中心保持垂直。4. 模板制作与安装：预制梁底模采纳 5mm 钢模板，外模采纳大块钢模板，板面用 6mm钢板焊制而成，用 8#槽钢做主要支撑骨架， ∠50 角钢做加劲骨架，为确保构件尺寸，采纳标准加工厂制作。模板分段制作成整体，M16螺栓拉杆连接，板与板之间放置软小的空心塑料管防止漏浆。采纳拉杆及钢管进行加固。在模板的外侧装托架安装附着式振动器。外模的安装与拆卸工作由龙门吊完成，内模采纳拆装式木模板，立模时先设立侧外模和端模，在浇注底板砼后，用龙门吊迅速吊装分节段拼装成型的内模。浇注腹板砼后，再设立顶板侧模、端头模。内模吊装前，要先将已灌注部分砼人工抹平，并将内模外包一层塑料纸，以便于以后内模的拆除和防止漏浆。内模吊入后要实行防止上浮措施。5. 砼的灌注和养护：箱梁砼分底板、腹板及顶板二次灌注，即先灌注底板砼，而后迅速吊装好内模，在底板砼初凝前浇注腹板砼。然后清理砼接茬凿毛，绑扎顶板钢筋和安装负弯矩预应力波纹管，设立顶板侧模、端头模，灌注顶板砼。为确保砼质量，正弯矩筋波纹管以下至底板部分采纳细石砼灌注。砼采纳连续分层浇...
