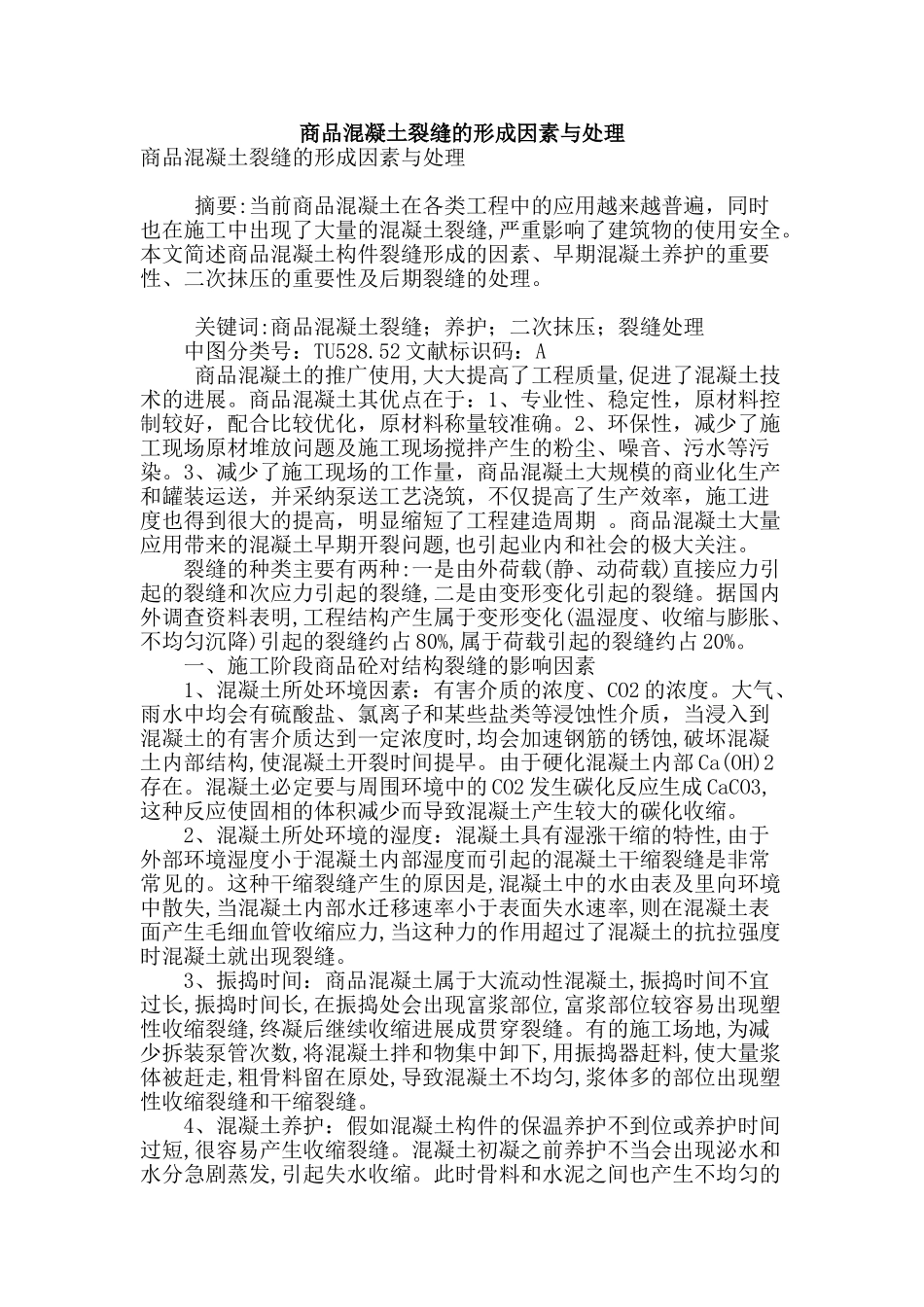

商品混凝土裂缝的形成因素与处理商品混凝土裂缝的形成因素与处理 摘要:当前商品混凝土在各类工程中的应用越来越普遍，同时也在施工中出现了大量的混凝土裂缝,严重影响了建筑物的使用安全。本文简述商品混凝土构件裂缝形成的因素、早期混凝土养护的重要性、二次抹压的重要性及后期裂缝的处理。 关键词:商品混凝土裂缝；养护；二次抹压；裂缝处理 中图分类号：TU528.52 文献标识码：A 商品混凝土的推广使用,大大提高了工程质量,促进了混凝土技术的进展。商品混凝土其优点在于：1、专业性、稳定性，原材料控制较好，配合比较优化，原材料称量较准确。2、环保性，减少了施工现场原材堆放问题及施工现场搅拌产生的粉尘、噪音、污水等污染。3、减少了施工现场的工作量，商品混凝土大规模的商业化生产和罐装运送，并采纳泵送工艺浇筑，不仅提高了生产效率，施工进度也得到很大的提高，明显缩短了工程建造周期 。商品混凝土大量应用带来的混凝土早期开裂问题,也引起业内和社会的极大关注。 裂缝的种类主要有两种:一是由外荷载(静、动荷载)直接应力引起的裂缝和次应力引起的裂缝,二是由变形变化引起的裂缝。据国内外调查资料表明,工程结构产生属于变形变化(温湿度、收缩与膨胀、不均匀沉降)引起的裂缝约占 80%,属于荷载引起的裂缝约占 20%。 一、施工阶段商品砼对结构裂缝的影响因素 1、混凝土所处环境因素：有害介质的浓度、CO2 的浓度。大气、雨水中均会有硫酸盐、氯离子和某些盐类等浸蚀性介质，当浸入到混凝土的有害介质达到一定浓度时,均会加速钢筋的锈蚀,破坏混凝土内部结构,使混凝土开裂时间提早。由于硬化混凝土内部 Ca(OH)2存在。混凝土必定要与周围环境中的 CO2 发生碳化反应生成 CaCO3,这种反应使固相的体积减少而导致混凝土产生较大的碳化收缩。 2、混凝土所处环境的湿度：混凝土具有湿涨干缩的特性,由于外部环境湿度小于混凝土内部湿度而引起的混凝土干缩裂缝是非常常见的。这种干缩裂缝产生的原因是,混凝土中的水由表及里向环境中散失,当混凝土内部水迁移速率小于表面失水速率,则在混凝土表面产生毛细血管收缩应力,当这种力的作用超过了混凝土的抗拉强度时混凝土就出现裂缝。 3、振捣时间：商品混凝土属于大流动性混凝土,振捣时间不宜过长,振捣时间长,在振捣处会出现富浆部位,富浆部位较容易出现塑性收缩裂缝,终凝后继续收缩进展成贯穿裂缝。有的施工场地,为减少拆装泵管次数,将混凝土拌和物集中卸下,用振捣器赶料,使大量浆...
