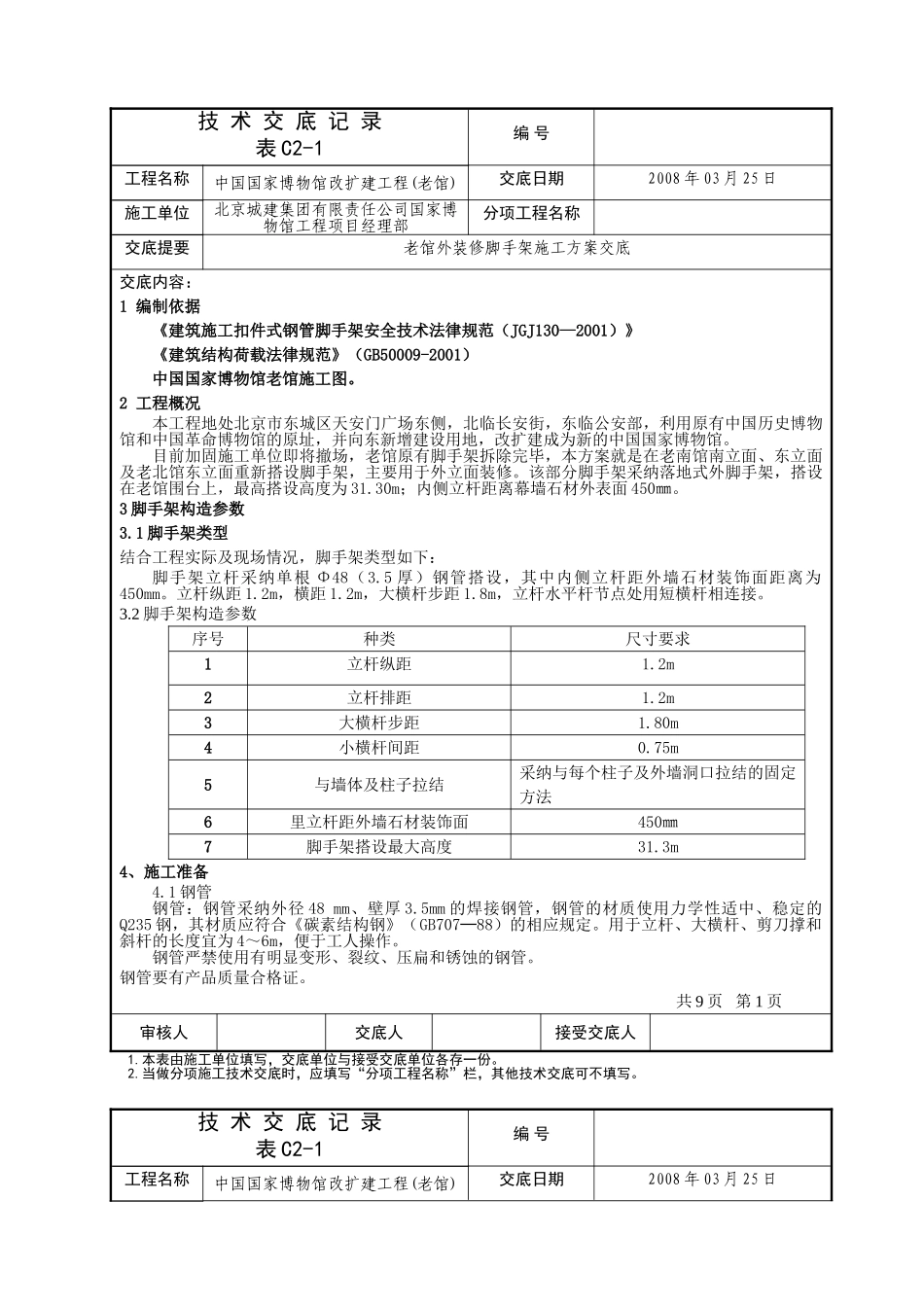

技 术 交 底 记 录表 C2-1编 号工程名称中国国家博物馆改扩建工程(老馆)交底日期2008 年 03 月 25 日施工单位北京城建集团有限责任公司国家博物馆工程项目经理部分项工程名称交底提要老馆外装修脚手架施工方案交底交底内容：1 编制依据《建筑施工扣件式钢管脚手架安全技术法律规范（JGJ130—2001）》《建筑结构荷载法律规范》（GB50009-2001）中国国家博物馆老馆施工图。2 工程概况本工程地处北京市东城区天安门广场东侧，北临长安街，东临公安部，利用原有中国历史博物馆和中国革命博物馆的原址，并向东新增建设用地，改扩建成为新的中国国家博物馆。目前加固施工单位即将撤场，老馆原有脚手架拆除完毕，本方案就是在老南馆南立面、东立面及老北馆东立面重新搭设脚手架，主要用于外立面装修。该部分脚手架采纳落地式外脚手架，搭设在老馆围台上，最高搭设高度为 31.30m；内侧立杆距离幕墙石材外表面 450㎜。3 脚手架构造参数3.1 脚手架类型结合工程实际及现场情况，脚手架类型如下：脚手架立杆采纳单根 Φ48（3.5 厚）钢管搭设，其中内侧立杆距外墙石材装饰面距离为450mm。立杆纵距 1.2m，横距 1.2m，大横杆步距 1.8m，立杆水平杆节点处用短横杆相连接。3.2 脚手架构造参数序号种类尺寸要求1立杆纵距1.2m2立杆排距1.2m3大横杆步距1.80m4小横杆间距0.75m5与墙体及柱子拉结采纳与每个柱子及外墙洞口拉结的固定方法6里立杆距外墙石材装饰面450㎜7脚手架搭设最大高度31.3m4、施工准备4.1 钢管钢管：钢管采纳外径 48 mm、壁厚 3.5mm 的焊接钢管，钢管的材质使用力学性适中、稳定的Q235 钢，其材质应符合《碳素结构钢》（GB707─88）的相应规定。用于立杆、大横杆、剪刀撑和斜杆的长度宜为 4～6m，便于工人操作。钢管严禁使用有明显变形、裂纹、压扁和锈蚀的钢管。钢管要有产品质量合格证。 共 9 页 第 1 页审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录表 C2-1编 号工程名称中国国家博物馆改扩建工程(老馆)交底日期2008 年 03 月 25 日施工单位北京城建集团有限责任公司国家博物馆工程项目经理部分项工程名称交底提要老馆外装修脚手架施工方案交底交底内容：4.2 扣件扣件应采纳 GB978—67《可锻铸铁分类及技术条件》的规定，应与钢管管径相配合、机械性能不低于 K...
