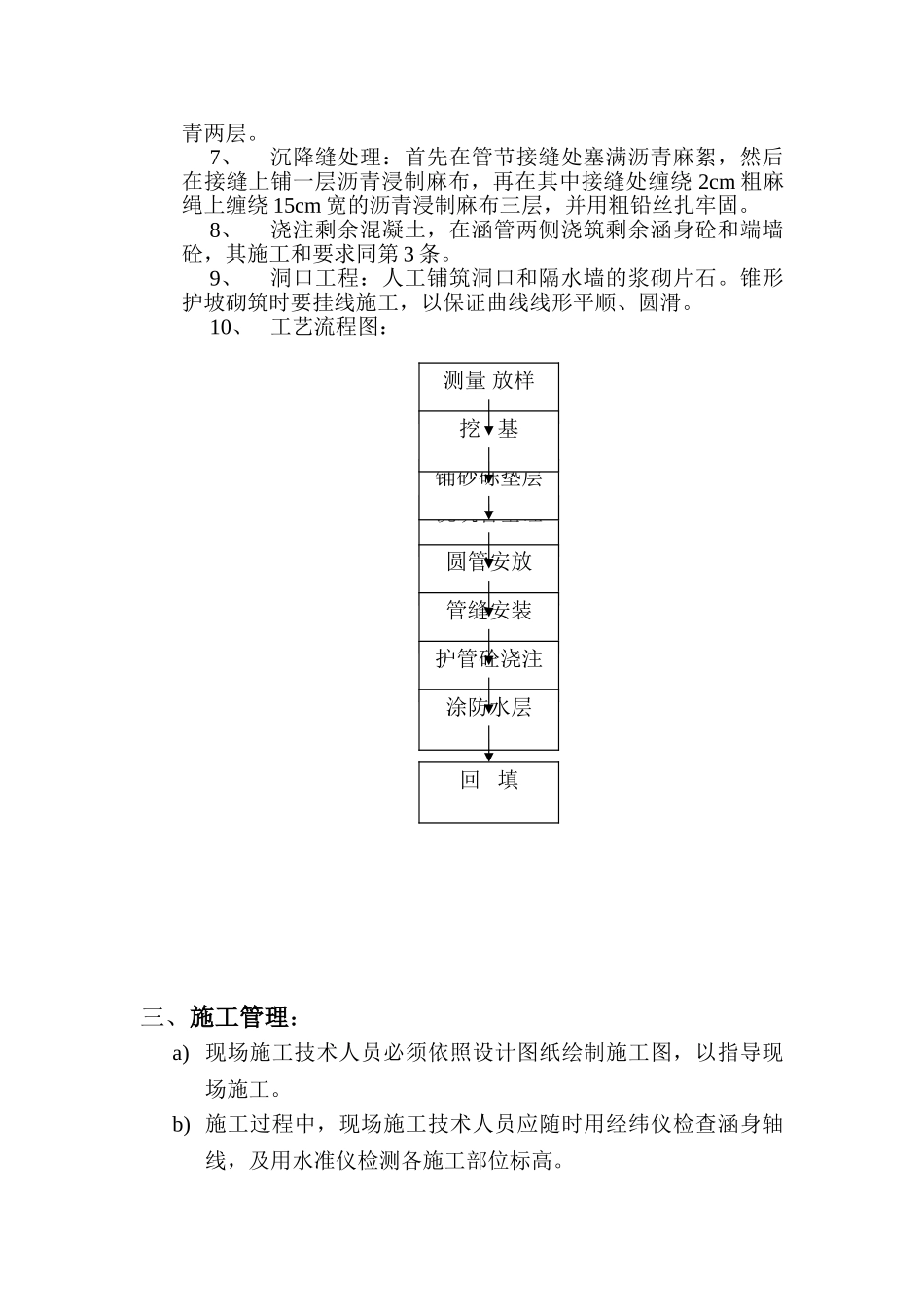

圆管涵施工技术方案一． 准备工作：1．编写可行性施工组织设计及施工技术方案，报驻地监理组审查批复后方可施工。2．测量放样：由测量队用全站仪放出控制桩，现场施工技术人员在施工范围外设置护桩，再由现场技术员进行实地放样并用白灰放出基坑开挖边线，测量地面标高确定开挖深度。3．材料准备：将预制好的成品涵管运到施工现场，准备足够数量的水泥、碎石、砂、木材、沥青、沙砾、片石。4．机械设备：16 吨吊车一辆 1.0m3挖掘机一台 强制式拌和机二台 插入式震捣棒三只配套发电机二台 混凝土灌车三台二、圆管涵施工：1、基坑开挖：一般采纳人工开挖，个别开挖深度较大的采纳挖掘机按放样边线，以设计坡比开挖，开挖至距基底标高20~30cm 时停止用机械开挖，改用人工挖除剩余土方，并且要保证基底的施工宽度，夯实基坑底面。2、铺设垫层：先将两端墙下基础砼浇筑到与垫层顶标高相等高处，然后用人工或人工配合机械的方式在基底铺设砂砾垫层，垫层采纳中、粗砂或级配碎石。垫层的含泥量一定要控制在《规范》定值内。垫层的厚度、宽度、标高、密实度，必须符合设计图纸的规定。3、浇注基础砼：按规定配合比配制 15#砼，然后用混凝土罐车将砼送至指定位置，摊铺振捣，最后人工整平，基础砼的厚度、宽度、标高必须符合设计图纸的规定。基础混凝土浇注时，顶面标高要比设计标高低 2-3cm 以便于管节安装调平。4、基础砼浇筑完成后，重新放出涵洞中心及边线，复测标高规划出每节涵管的吊放位置和沉降缝位置，人工开凿沉降缝并在缝中灌满砂子。待基础砼达到设计强度的 70%以上时，方可吊放涵管。5、安装涵管：安装管节前对管节逐个检查，确认合格后方可使用。用人工配合吊车施工，调整好管节的位置及标高，管节下应铺设 2-3cm 厚的高标高号砂浆，管节必须放稳、垫实，管道内不得遗留泥土等杂物。6、管节接缝处理：管节接缝处用 1：3 水泥砂浆填充，管内用砂浆抹平，管外按设计要求做管带，其上和管身部需涂沥青两层。7、沉降缝处理：首先在管节接缝处塞满沥青麻絮，然后在接缝上铺一层沥青浸制麻布，再在其中接缝处缠绕 2cm 粗麻绳上缠绕 15cm 宽的沥青浸制麻布三层，并用粗铅丝扎牢固。8、浇注剩余混凝土，在涵管两侧浇筑剩余涵身砼和端墙砼，其施工和要求同第 3 条。9、洞口工程：人工铺筑洞口和隔水墙的浆砌片石。锥形护坡砌筑时要挂线施工，以保证曲线线形平顺、圆滑。10、 工艺流程图： 三、施工管理：a) 现场施工技术人员必...
