圆管柱与梁连接的节点画法

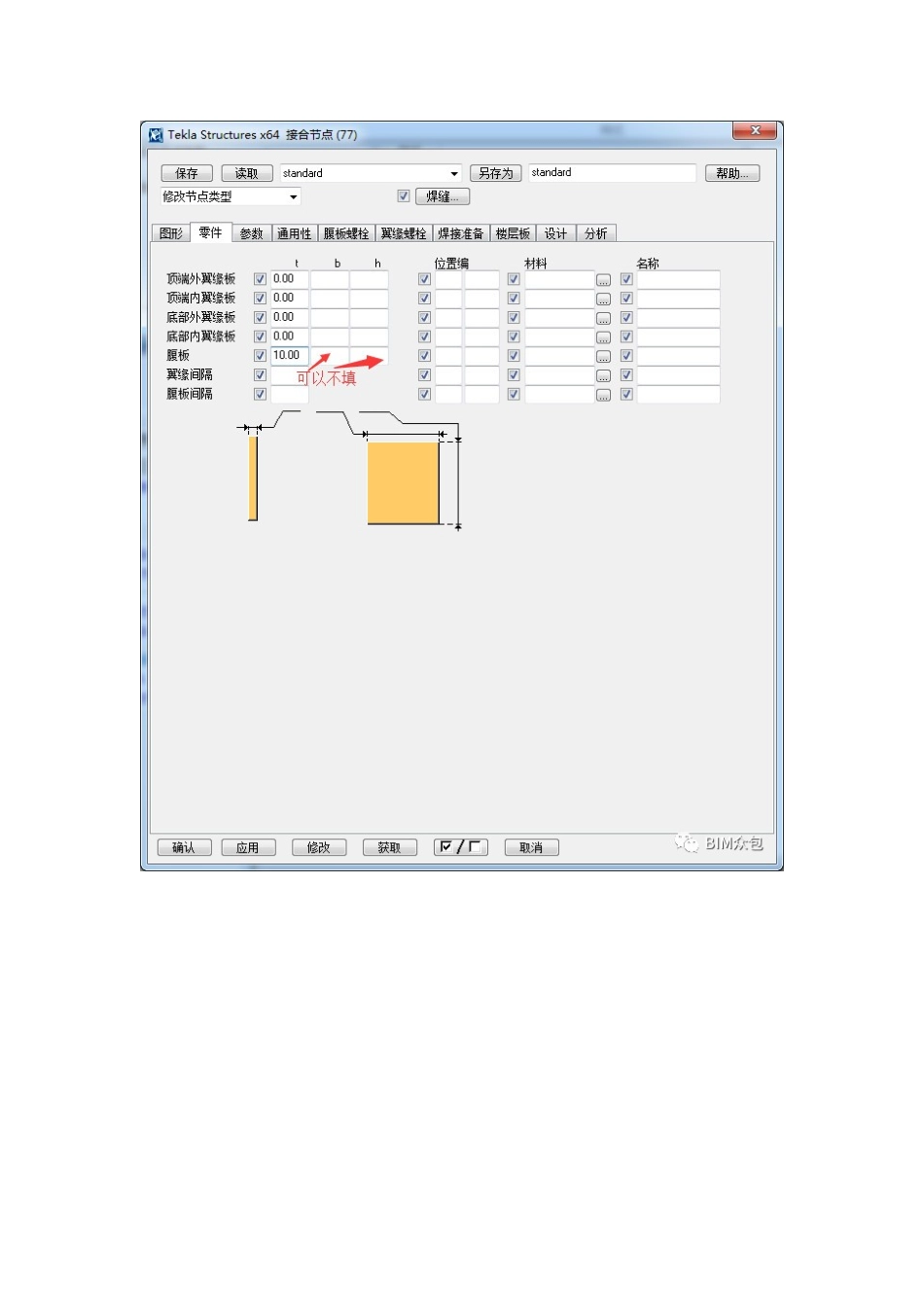

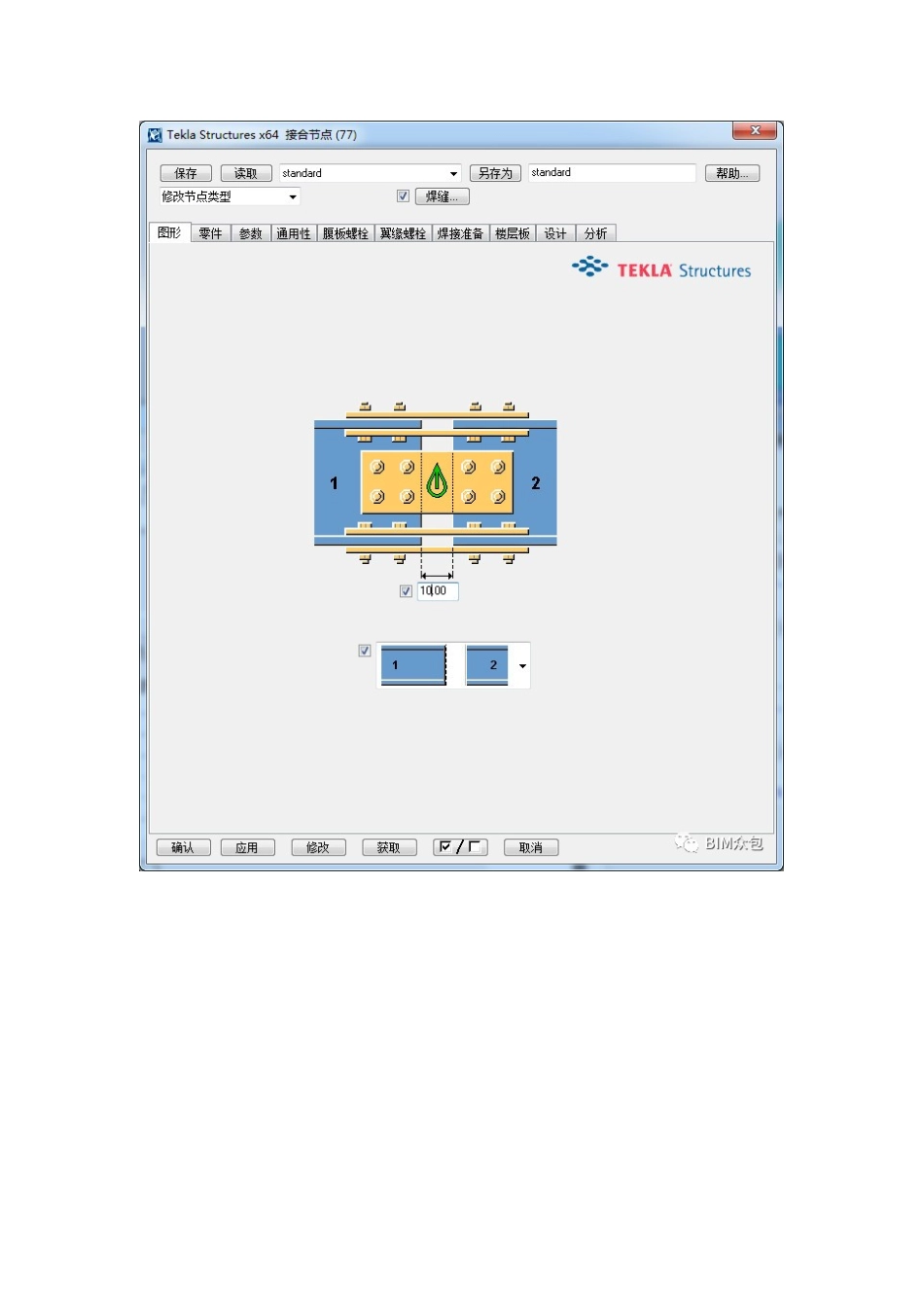

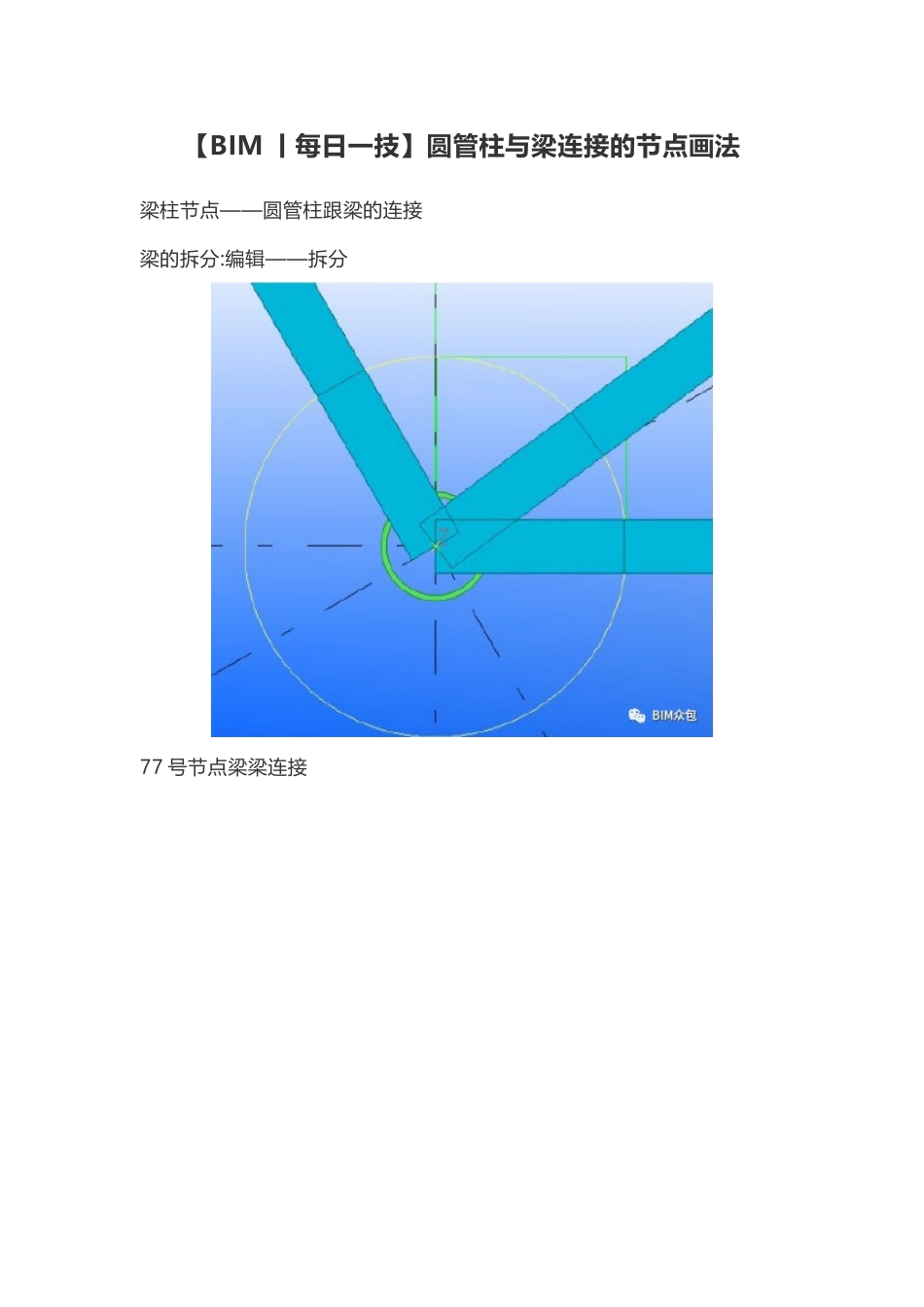

【BIM 丨每日一技】圆管柱与梁连接的节点画法梁柱节点——圆管柱跟梁的连接梁的拆分:编辑——拆分77 号节点梁梁连接圆环板的创建无辅助点法画大于柱直径 50 的辅助圆}l——板厚和翼缘一样厚 14——倒角变为圆形——多边形切成圆环——复制到下面一块。创建节点腹板，板厚和梁腹板厚一样，没有 9 个厚的板，用 10 个厚的炸开节点——螺栓重组:选中螺检——右键——螺栓部件——依次选择新连接的零件——中键结束选择——再删掉梁，梁的作用是为了铺助我们画节点。选择性复制到另一个平面(这里也可以选择性复制到另一个对象，似足前提是在梁还没有删掉的前提下。)-END-
